Info-Sys РГ6G Исп.1 (female-female) Грозозащита Ethernet РГ6G-female-female

Info-Sys РГ6G Исп.1 (female-female)

Описание Info-Sys РГ6G Исп.1 (female-female)

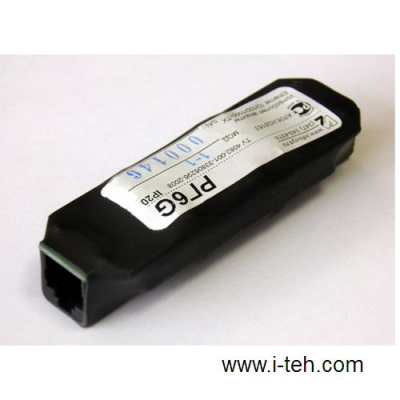

• Устройство защищено термоусадкой. Высоковольтная трансформаторная развязка препятствует попаданию на вход Ethernet порта защищаемого оборудования опасных напряжений от грозовых разрядов, а также от бросков напряжения электрической сети, которые могут возникнуть на втором конце кабельного сегмента в результате индустриальных помех различного происхождения (включение/выключение мощной нагрузки, электросварочные работы, нарушение контакта в электрических соединителях и т.п.).
• 2. Быстродействующие импульсные диоды совместно с TVS-диодом обеспечивают эффективное подавление противофазной импульсной помехи до безопасного уровня. Низкая барьерная емкость импульсных диодов обеспечивает высокую степень согласования сигнального тракта даже на высоких частотах, при передаче данных со скоростью 1000 Мбит/с.
• 3. Экранированный шнур, соединяющий устройство с защищаемым оборудованием, обеспечивает дополнительное подавление синфазной помехи, проникающей через межобмоточную емкость разделительного трансформатора.

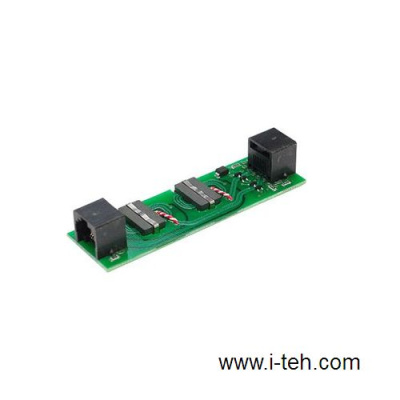

• В основе работы устройства лежит принцип высоковольтной трансформаторной развязки защищаемого оборудования и подключаемого кабеля. Данное инженерное решение является уникальным и до сих пор не применялось в устройствах защиты Ethernet. Трансформаторы устройства выполнены по планарной технологии (на основе многослойных печатных плат). Такая конструкция обеспечивает сочетание крайне низких потерь полезного сигнала в очень широком диапазоне частот при передаче данных со скоростью 10/100/1000 Мбит/с и высокой электрической прочности межобмоточной изоляции.

• Подключение кабеля: Розетка RJ-45
• Подключение оборудования: Исполнение 1 - Розетка RJ-45
• Защищаемые проводники: Gigabit Ethernet (1 G) - 1,2,3,4,5,6,7,8
• Вносимые потери в полосе рабочих частот: 5 - 95 МГц; < 0,4 ДБ
• Возвратные потери на частоте:
• 10 МГц < 30 дБ
• 50 МГц: < 20 дБ
• 100 МГц: < 15 дБ
• Переходное затухание между каналами на частоте 90 МГц: > 30 ДБ
• Проходная емкость ВХОД - ВЫХОД: < 110 пФ
• Испытательное напряжение ВХОД - ВЫХОД: 15000 В
• Разброс параметров по каналам: < 10%
• Размеры (без соединительного кабеля): 94 х 28 х 20 мм
• Вес: 50 Гр.

• Заземление: Да
• Количество портов: 1
• Гигабитные порты: Да
