Описание
Предназначен для защиты оборудования передачи данных, либо компьютера, использующего среду передачи Ethernet 10/100Base-TX, от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через диодный мост и газонаполненный разрядник. Применение разрядника позволило обеспечить высокую стойкость устройства к блуждающим уравнивающим токам вплоть до случайного попадания фазного напряжения (220В) электросети на жилы кабельного сегмента. Модуль устанавливается в универсальный корпус.
Устройство может быть смонтировано в стойку (19", 1U) с помощью специального корпуса.
Особенности
-
Кабель монтируется непосредственно на устройстве защиты. Это позволяет экономить монтажное пространство, не устанавливая отдельную Patch Panel, и уменьшить количество соединительных переходов.
-
Специальная монтажная планка с отверстиями позволяет надежно закрепить монтируемый кабель и зафиксировать кабельный "косоплет".
-
Ножевые LSA контакты для присоединения кабеля обеспечивают быстрое и надёжное присоединение кабельных проводников.
-

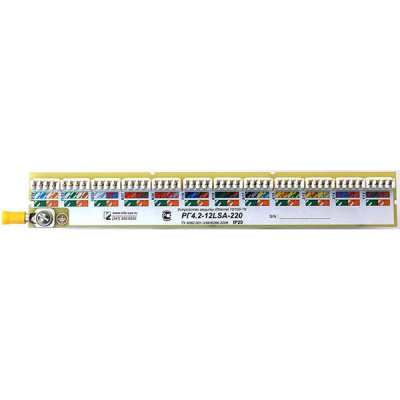

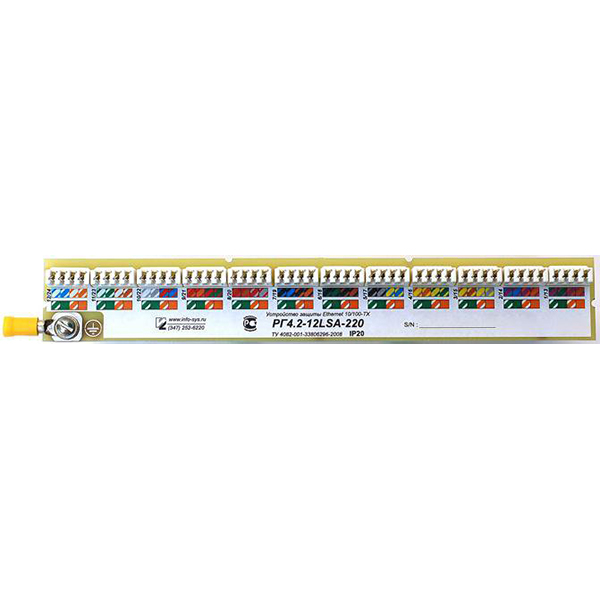

Цветная этикетка облегчает монтаж кабеля и уменьшает количество ошибок при монтаже.
-

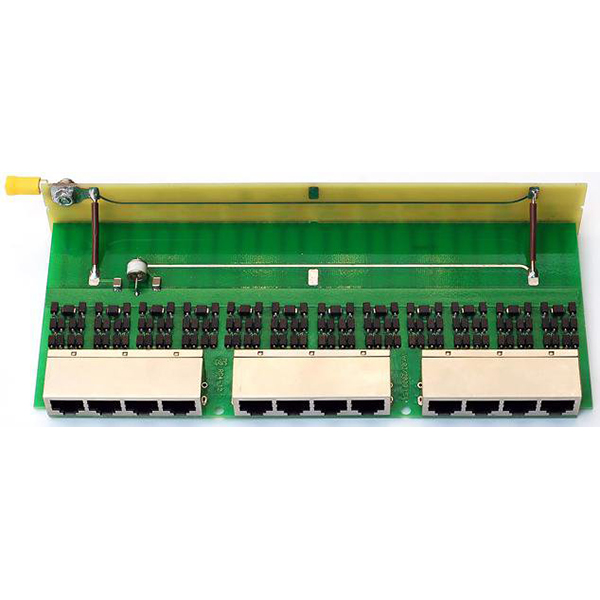

Топология печатной платы устройства обеспечивает высокую однородность кабельного тракта и низкие потери полезного сигнала (Для скорости 10 Мбит/с уровень потерь в устройстве меньше, чем в кабеле категории 5е длиной 0,5 м)
-
Высокая степень подавления помех.
Рекомендуется применять данное устройство для защиты кабельных сегментов, проложенных по наружным стенам и крышам зданий. Второй конец кабельного сегмента рекомендуется защищать устройствами типа РГ6.
Подключение
Модуль имеет клемму для подключения шины защитного заземления РЕ. Если применяемый кабель имеет экран, то дренажный проводник экрана и сам экран кабеля следует надежно заизолировать во избежание высоковольтного пробоя на шину заземления. Подключение оборудования выполняется стандартными неэкранированными соединительными шнурами RJ-45 - RJ-45. Длина шнуров определяется по месту.
Рекомендуется, при подключении кабеля, подключать все его жилы, не зависимо от того используются они или нет. Стойкость устройства прямо пропорциональна количеству жил в подключаемом кабеле (чем больше жил подключено - тем выше стойкость).
ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике защитного заземления значительно снижает его защитные свойства и делает его применение мало эффективным.
Если в помещение, где устанавливается защитное устройство, не представляется возможным проложить проводник защитного заземления РЕ, рекомендуется использовать устройство РГ6, обеспечивающее меньший уровень защиты оборудования, но не требующее заземления.
Технические характеристики
Подключение кабеля
|
LSA терминальный блок
|
Подключение оборудования
|
Розетка RJ45
|
Защищаемые проводники (розетка RJ45)
|
1,2,3,6
|
Вносимые потери на частоте:
|
10 МГц
|
< 0,3 дБ
|
50 МГц
|
< 1,2 дБ
|
90 МГц
|
< 2,5 дБ
|
Переходное затухание между каналами на частоте 90 МГц
|
> 30 ДБ<
|
Уровень ограничения дифференциального помехи на сигнальных парах 1-2, 3-6
|
< ±7,5 В
|
Время срабатывания дифференциальной защиты
|
< 10 нс.
|
Максимальное импульсное напряжение синфазной помехи относительно потенциала "ЗЕМЛИ" (при скорости нарастания помехи 1КВ/мкС)
|
< ±800 В
|
Максимально допустимое статическое напряжение на кабельных жилах (относительно потенциала "ЗЕМЛИ")
|
< ±350 В (DC), 250 В (AC)
|
Максимальный отводимый импульсный ток на 1 порт (импульс 8 mS)
|
< 50 А
|
Размеры
|
217 х 103 х 34 мм
|
Вес
|
180 г
|
Уличное использование
|
Нет
|
Заземление
|
Да
|
Поддержка POE
|
Нет
|
Количество портов
|
12
|
Гигабитные порты
|
Нет
|
Комплект поставки
-
Производитель:
Info-Sys
-
Под заказ:
да
