Описание Импульс CNRLFN02 Карта сухих контактов

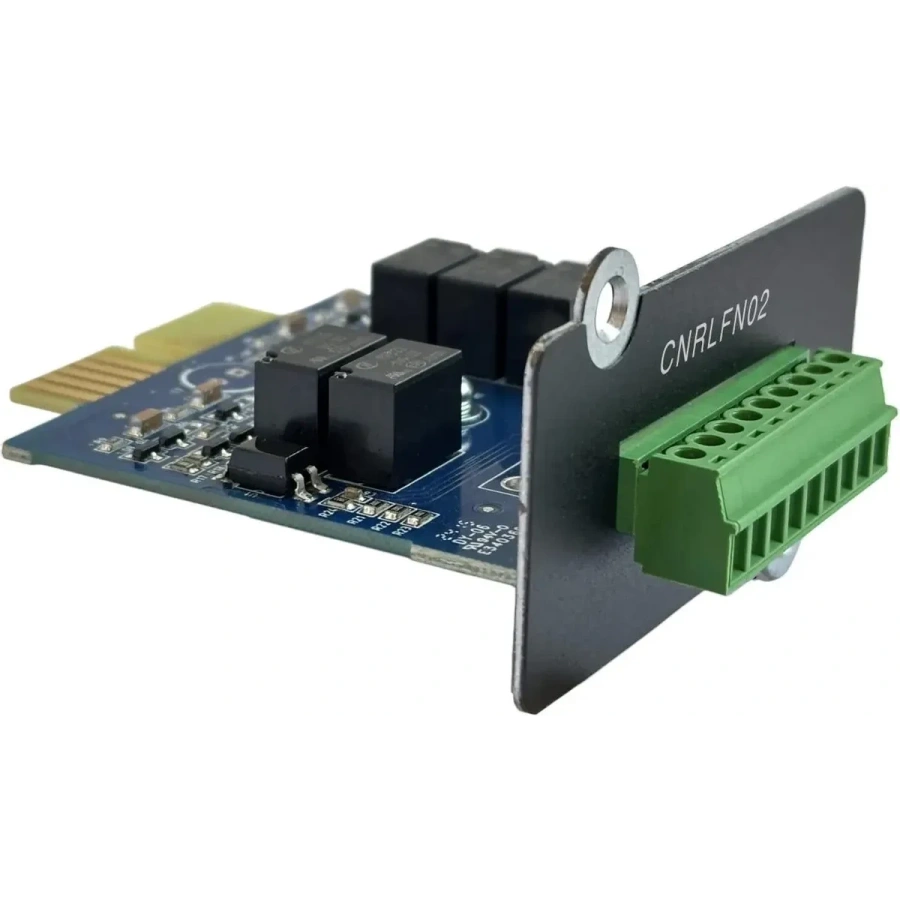

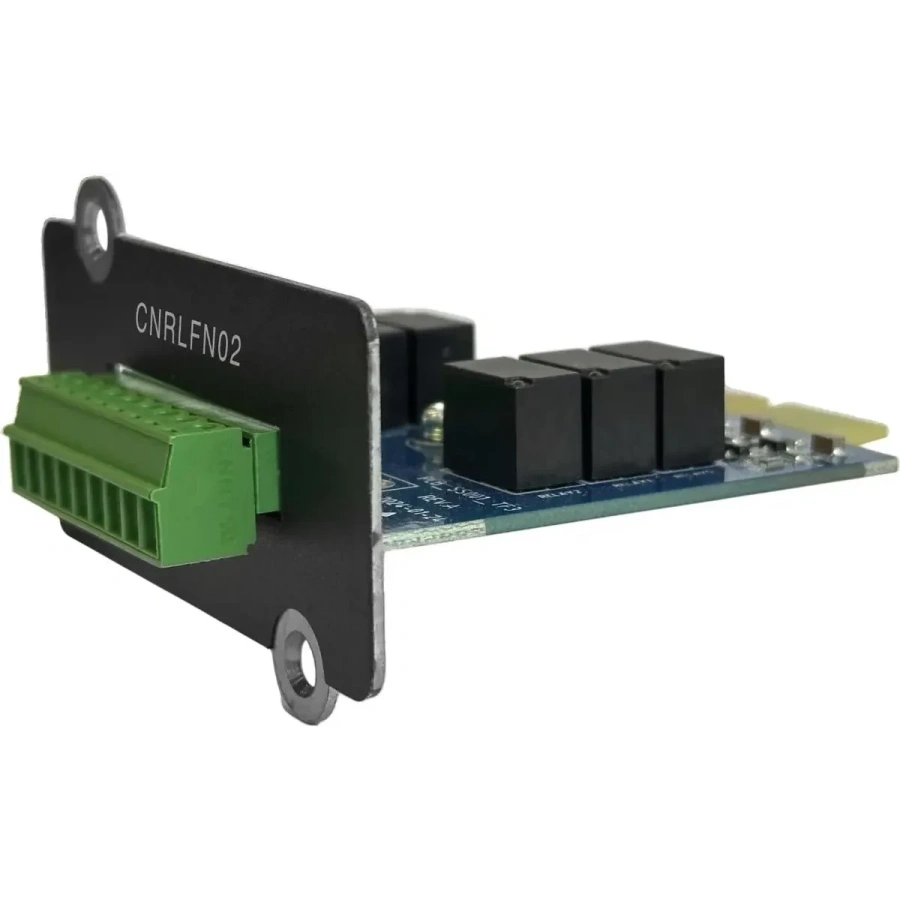

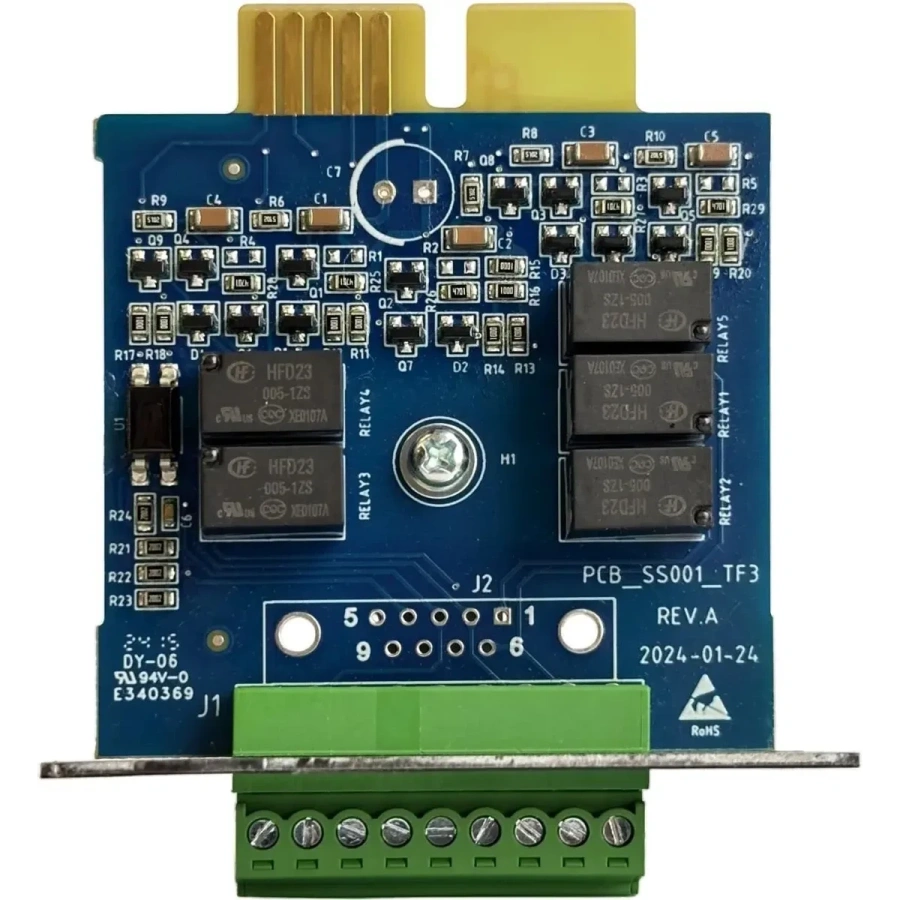

Импульс CNRLFN02 Карта сухих контактов — встраиваемая релейная интерфейсная карта AS400 Phoenix для подключения источников бесперебойного питания серий ФОРА и ФОРВАРД к внешним системам мониторинга, промышленным контроллерам, панелям оповещения и системам диспетчеризации. Модель оснащена 9-контактной винтовой клеммной колодкой Phoenix и поддерживает внешнее питание напряжением 12–24 В постоянного тока. Карта обеспечивает передачу дискретных сигналов о состоянии электросети, аккумуляторной батареи, байпаса и авариях ИБП, а также функцию удаленного отключения.
Особенности Импульс CNRLFN02 Карта сухих контактов
- Встраиваемая карта релейных сухих контактов AS400 Phoenix
- Предназначена для интеграции ИБП с внешними системами мониторинга и диспетчеризации
- Совместимость с ИБП Импульс серий ФОРА и ФОРВАРД мощностью 1–20 кВА в конфигурациях 1/1 и 3/1

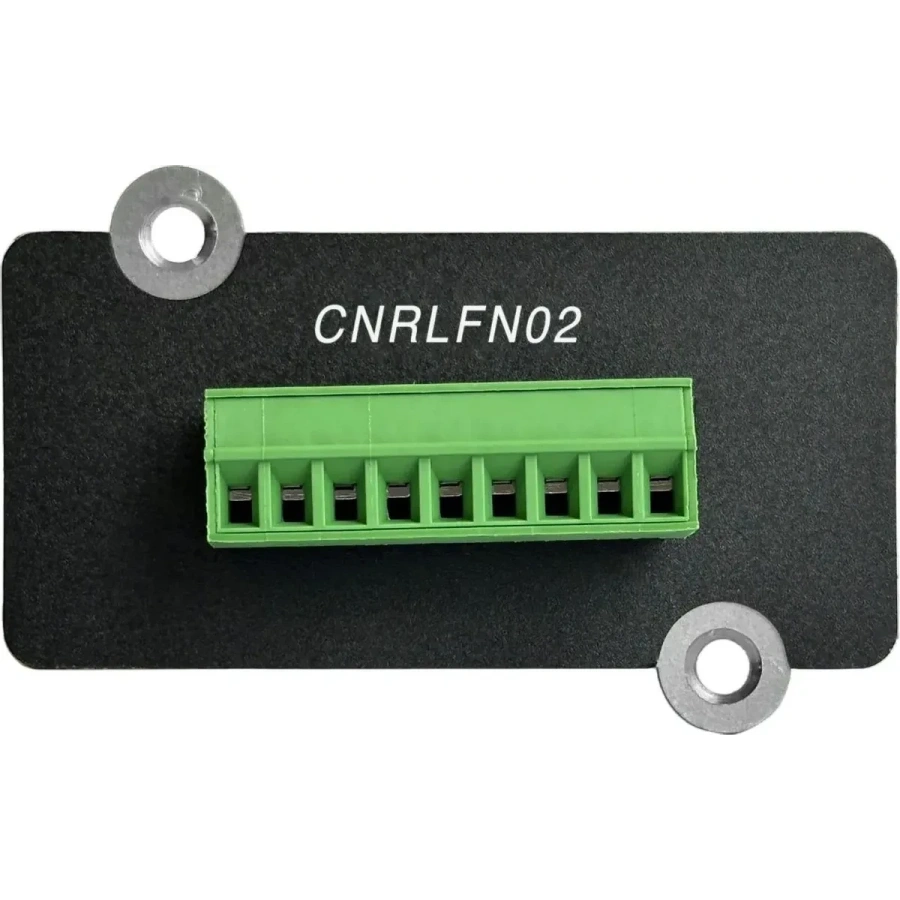

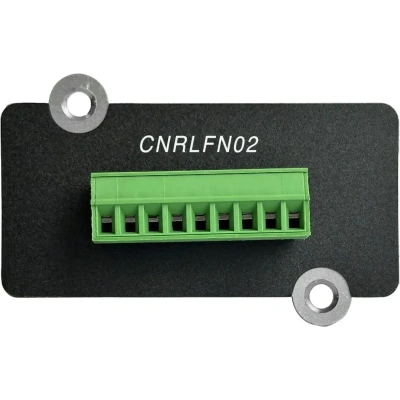

- 9-контактная винтовая клеммная колодка Phoenix
- Внешнее питание 12–24 В постоянного тока
- Передача сигналов об ошибке сети, низком напряжении аккумуляторной батареи, работе в нормальном режиме и режиме байпаса
- Передача сигналов общей аварии и аварии ИБП
- Поддержка удаленного отключения ИБП
- Подключение сигнальных проводов к винтовым клеммам без пайки
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
Карта сухих контактов
|
|
Бренд
|
Импульс
|
|
Модель
|
CNRLFN02
|
|
Тип исполнения
|
Встраиваемая интерфейсная карта
|
|
Тип интерфейса
|
Релейные сухие контакты AS400
|
|
Назначение
|
Подключение ИБП к внешним системам мониторинга, управления и диспетчеризации
|
|
ИНТЕРФЕЙС И СИГНАЛЫ
|
|
Интерфейсный разъем
|
Клеммная колодка Phoenix, 9 контактов
|
|
Тип подключения
|
Винтовые клеммы
|
|
Сигнал ошибки сети
|
Поддерживается
|
|
Сигнал нормального режима
|
Поддерживается
|
|
Сигнал низкого напряжения АКБ
|
Поддерживается
|
|
Сигнал общей аварии
|
Поддерживается
|
|
Сигнал режима байпаса
|
Поддерживается
|
|
Сигнал аварии ИБП
|
Поддерживается
|
|
Удаленное отключение
|
Поддерживается
|
|
ПИТАНИЕ
|
|
Внешнее питание
|
12–24 В DC
|
|
СОВМЕСТИМОСТЬ
|
|
Совместимые серии ИБП
|
Импульс ФОРА, ФОРВАРД
|
|
Мощность совместимых ИБП
|
1–20 кВА
|
|
Конфигурация совместимых ИБП
|
1/1 и 3/1
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
120 × 60 × 20 мм
|
|
Габариты упаковки
|
150 × 100 × 40 мм
|
|
Вес
|
0,08 кг
|
|
Вес упаковки
|
0,1 кг
|
Комплект поставки
|
Карта сухих контактов Импульс CNRLFN02
|
1 шт.
|
