Описание SNR SNR-FS-603

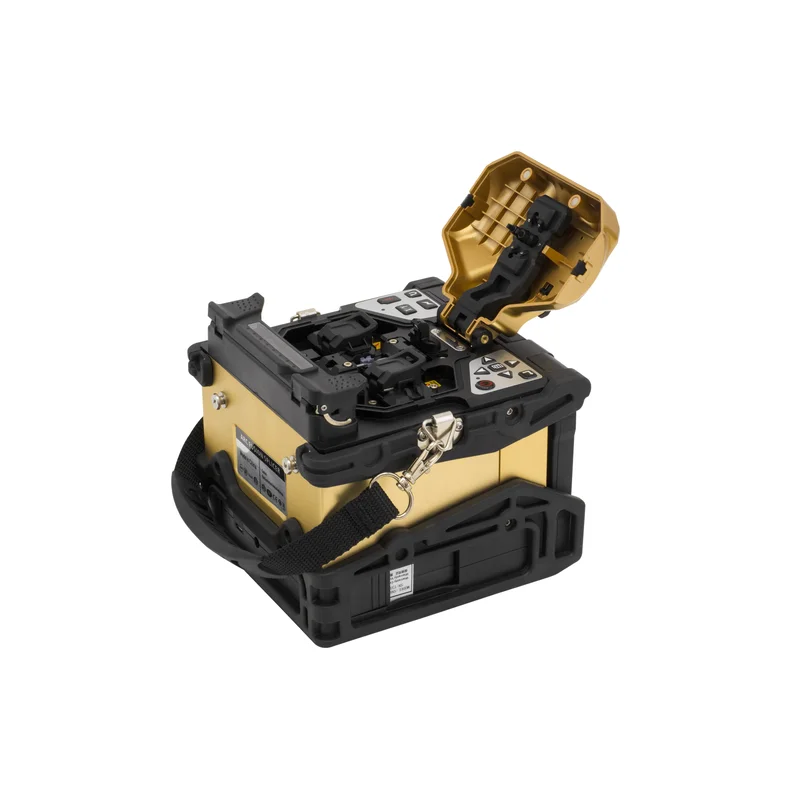

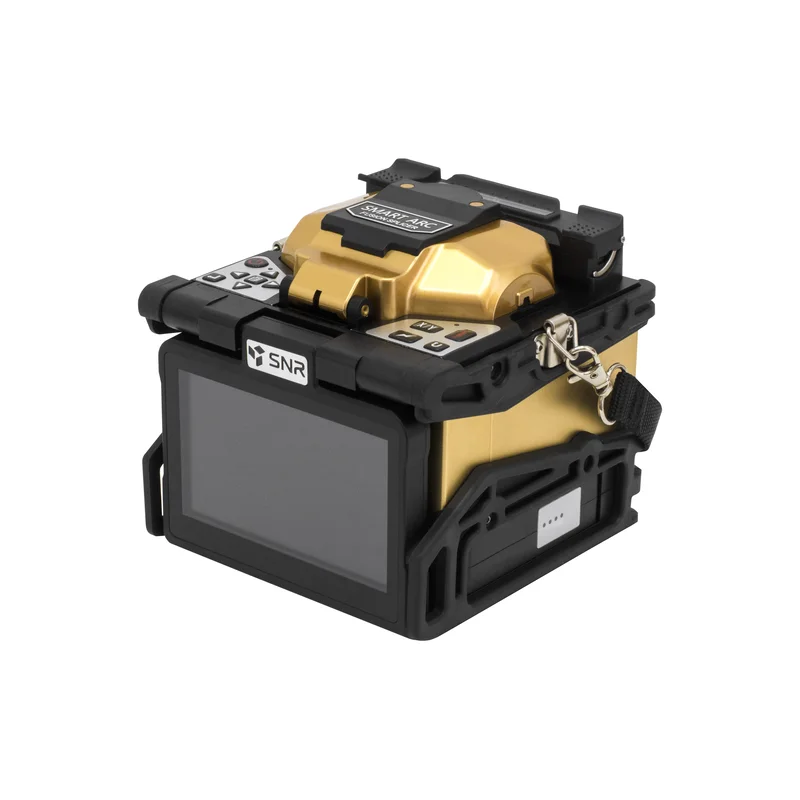

SNR SNR-FS-603 Автоматический сварочный аппарат - предназначен для сварного соединения оптических одномодовых и многомодовых волокон. Аппарат оснащен механизмом сведения волокон по сердцевине.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Технология выравнивания волокна
|
По сердцевине
|
|
Типы свариваемых волокон
|
SM (ITU-T G.652, G.657)
MM (ITU-T G.651)
DS (ITU-T G.653)
NZDS (ITU-T G.655)
|
|
Диаметр свариваемых волокон
|
80–150 мкм
|
|
Диаметр наружного покрытия волокон
|
от 0.25 до 3 мм, дроп-кабель 3×2
|
|
Средние потери на сварном соединении
|
0.02 дБ (SM)
0.01 дБ (MM)
0.04 дБ (DS/NZDS)
|
|
Оценка потерь
|
Автоматическая
|
|
Время сварки
|
8 сек (SM)
|
|
Время термоусадки
|
20 сек
|
|
Количество циклов сварки
|
300
|
|
Длина гильз КДЗС
|
20, 40, 45, 60 мм
|
|
Тест на растяжение
|
2.0 Н
|
|
Ресурс электродов
|
5000
|
|
Источник питания
|
Li-ion 11.1 В 6000 мА·ч; AC 100–240 В / DC 15 В 4 А
|
|
Дисплей
|
5″ цветной LCD
|
|
Видеосистема
|
2 CCD камеры
|
|
Увеличение изображения
|
520× при раздельном просмотре по осям X и Y;
360× при совместном просмотре по осям X и Y
|
|
Интерфейсы
|
Micro USB
|
|
Количество моторов
|
6
|
|
Язык интерфейса
|
Русский, Английский
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Скорость ветра
|
Не более 15 м/с
|
|
Влажность
|
0–95% (без конденсата)
|
|
Температура эксплуатации
|
от -10 до 50 °C
|
|
Температура хранения
|
от -20 до 60 °C
|
|
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
|
|
Габаритные размеры
|
130 × 138 × 135 мм (сварочный аппарат)

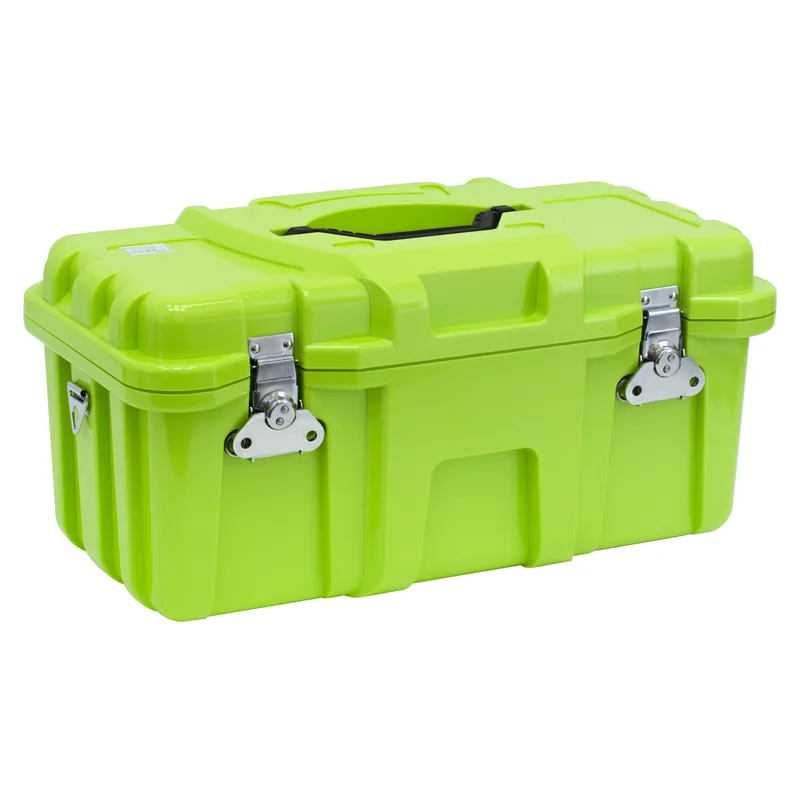

520 × 310 × 290 мм (кейс)
|
|
Вес
|
2.06 кг (аппарат + батарея)
7.6 кг (комплект)
|

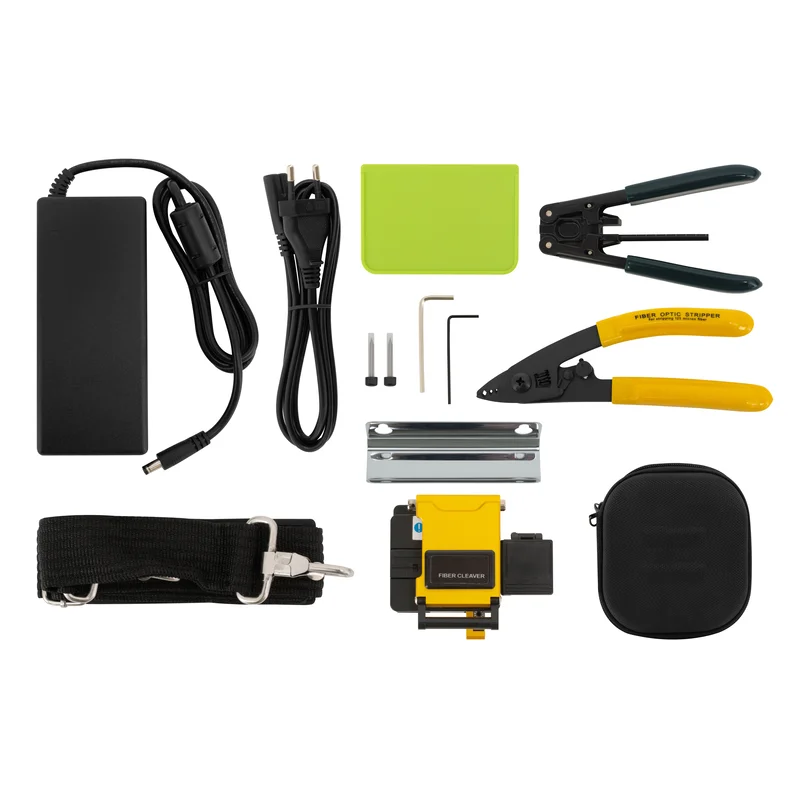

Комплект поставки
|
SNR SNR-FS-603
|
1 шт.
|
|
Документация
|
1 шт.
|
-
