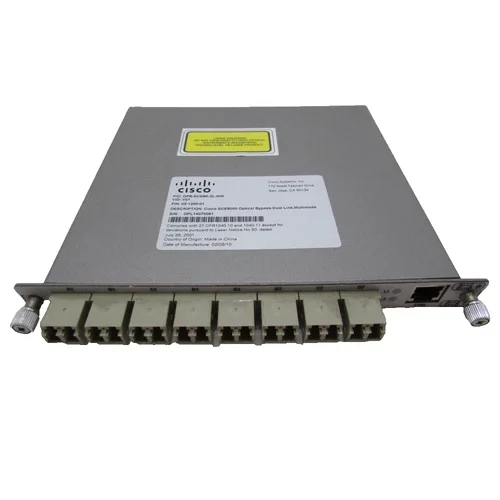

Описание Cisco OPB-SCE8K-2L-MM
Cisco OPB-SCE8K-2L-MM — оптический модуль обхода для платформы Cisco SCE8000 GBE, предназначенный для сохранения прохождения сетевого трафика при отключении питания, перезагрузке или обслуживании платформы. Модификация MM рассчитана на многомодовое оптоволокно 50 мкм и обслуживает два сетевых соединения. Модуль оснащен восемью оптическими портами Gigabit Ethernet с адаптерами Duplex LC для коннекторов LC/UPC и управляющим разъемом RJ-11. Переключение оптического bypass выполняется автоматически при потере питания, типовое время переключения составляет 3 мс.
Особенности Cisco OPB-SCE8K-2L-MM
- Оптический bypass-модуль для платформы Cisco SCE8000 GBE
- Поддержка двух сетевых линий
- Предназначен для многомодового оптоволокна 50 мкм
- 8 оптических портов Gigabit Ethernet
- Разъемы Duplex LC для коннекторов LC/UPC
- Управляющий интерфейс RJ-11
- Автоматическое включение bypass при потере питания
- Типовое время переключения 3 мс
- Максимальное время переключения 10 мс
- Максимальная длина оптического пути 600 м
- Светодиодная индикация состояния двух обслуживаемых линий
- Возможность внутренней установки в Cisco SCE8000 GBE или установки во внешнюю монтажную панель
- Состояние Б/У
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
Оптический bypass-модуль
|
|
Модель
|
OPB-SCE8K-2L-MM
|
|
Серия оборудования
|
Cisco SCE8000
|
|
Состояние
|
Б/У
|
|
Количество обслуживаемых линий
|
2
|
|
Среда передачи
|
Оптоволокно
|
|
Тип оптоволокна
|
Многомодовое
|
|
Диаметр сердцевины
|
50 мкм
|
|
ИНТЕРФЕЙСЫ
|
|
Количество оптических линейных портов
|
8
|
|
Сетевой стандарт
|
1000Base-X
|
|
Скорость передачи данных
|
1 Гбит/с
|
|
Тип оптических разъемов
|
Duplex LC
|
|
Совместимые коннекторы
|
LC/UPC
|
|
Управляющий порт CTRL
|
1 × RJ-11
|
|
ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Максимальная длина оптического пути
|
600 м
|
|
Типовое время переключения
|
3 мс
|
|
Максимальное время переключения
|
10 мс
|
|
ИНДИКАЦИЯ
|
|
Индикаторы
|
L1, L2
|
|
Зеленый индикатор
|
Bypass отключен, трафик проходит через Cisco SCE8000 GBE
|
|
Индикатор выключен
|
Bypass активен, трафик обходит Cisco SCE8000 GBE
|
|
СОВМЕСТИМОСТЬ
|
|
Совместимая платформа
|
Cisco SCE8000 GBE
|
|
Управляющий модуль
|
Cisco SCE8000-SCM-E
|
|
Способ установки
|
Внутренняя установка в шасси или внешняя монтажная панель
|
|
Максимальное количество внутренних модулей
|
4
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
250 × 200 × 45 мм
|
|
Габариты упаковки
|
350 × 300 × 120 мм
|
|
Вес
|
3,63 кг
|
|
Вес упаковки
|
4,54 кг
|
Комплект поставки
|
Модуль Cisco OPB-SCE8K-2L-MM
|
1 шт.
|
