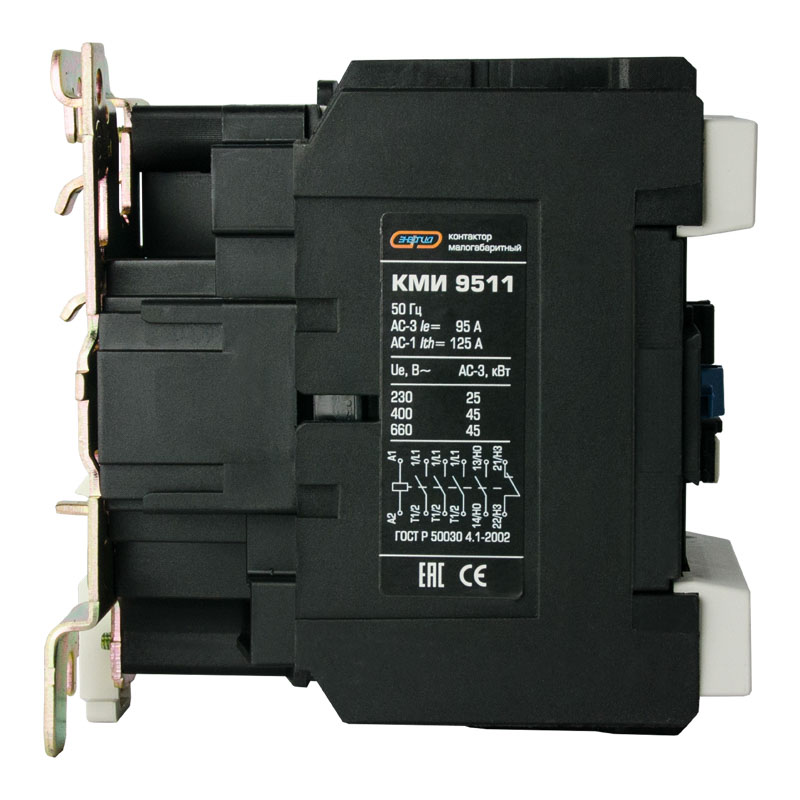

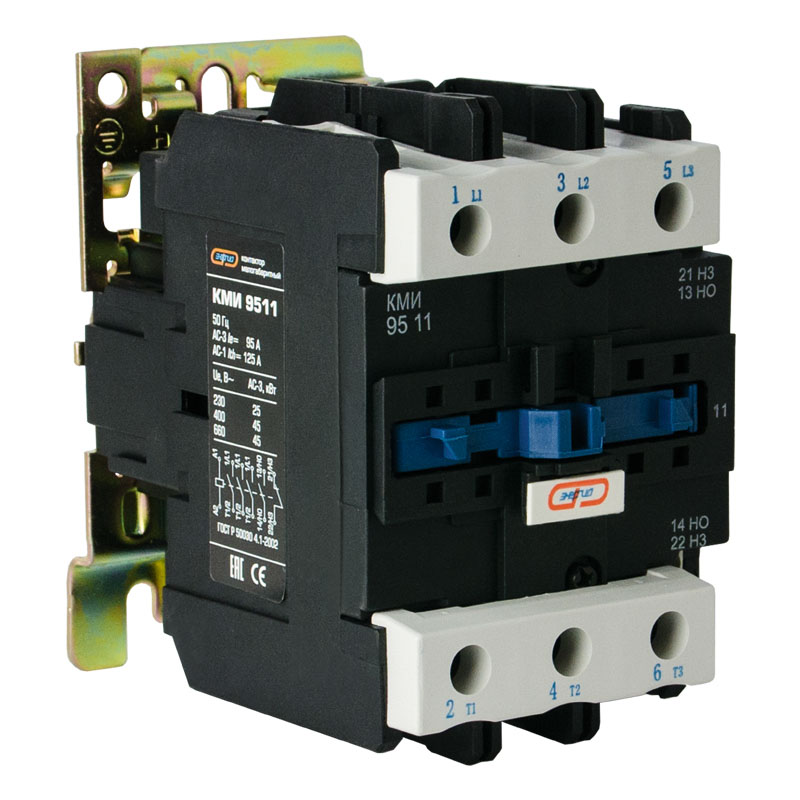

Описание ЭНЕРГИЯ КМИ-95 95А 1НЗ+1НО
ЭНЕРГИЯ КМИ-95 95А 1НЗ+1НО Контактор для работы в цепях переменного тока с номинальным напряжением до 690В (50/60Гц) и током нагрузки до 95А
Контакторы серии КМИ позволяют осуществлять дистанционное управление в электрических цепях различного назначения в соответствии с техническими условиями установки и эксплуатации. При наличии тепловых реле контактор осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Преимущества
Широкий спектр применения в управлении:
- вентляторами
- насосами
- тепловыми завесами
- печами
- кран-балками
- станками
- освещением в системах автоматического ввода резерва
Принцип действия
Под воздействием электромагнитного поля втягивающей катушки возникающего при протекании через нее тока, происходит смыкание магнитной системы и преодолевается противодействие возвратной пружины и пружин контактных мостиков. Для предотвращения детонации предусмотрены массивные короткозамкнутые алюминиевые кольца, запресованные в полюсные наконечники неподвижной части мегнитной системы.
Установку контактора должен производить только квалифицированный специалист.
Рабочее положение контакторов вертикальное, с максимальным отклонением 5 градусов в любую сторону.
Особенности ЭНЕРГИЯ КМИ-95 95А 1НЗ+1НО
- Все исполнения на ток нагрузки до 40А имеют одну группу замыкающих или размыкающих контактов.
- Исполнения на ток нагрузки свыше 40А - две группы (замыкающую и размыкающую).
- Данный тип контакторов может комплектоваться дополнительными блоками контактов, таймерами задержки времени, механическими блокировками термореле.
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Номинальное напряжение AC, В | 690 |
| Частота, Гц | 50 |
| Номинальный ток по AC3 (400В), А | 95 |
| Номинальный ток по AC1 (400В), А | 125 |
| Напряжение катушки AC, В | 220 |
| Число полюсов | 3 |
| Комбинация контактов | 1НЗ+1НО |
| Номинальная мощность по АС3 (230В), кВт | 25 |
| Номинальная мощность по АС3 (400В), кВт | 45 |
| Номинальная мощность по АС3 (690В), кВт | 45 |
| Время срабатывания замыкание, мс | 20-35 |
| Время срабатывания размыкание, мс | 6-20 |
| Износостойкость механическая, не менее | 2*10⁶ циклов В-О |
| Износостойкость электрическая, не менее | 7*10⁵ циклов В-О |
| Номинальное напряжение доп. контактов AC/DC, В | 230/105 |
| Номинальный ток доп. контактов, А | 10 |
| Рабочая температура, °С | от -5 до +40 |
| Вес нетто (кг) |
1,5 |
| Габаритные размеры (мм) |
127х87х129 |
| Гарантия |
12 мес. |
Комплект поставки
| Контактор |
1 шт. |
| Паспорт |
1 шт. |
-
