Описание DC 302

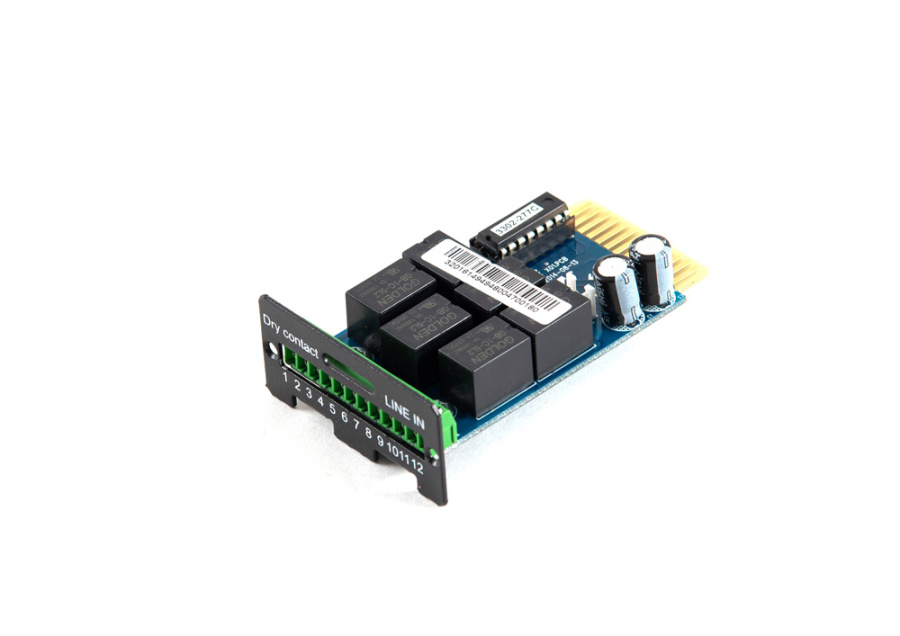

DС302 релейный модуль, применяется в составе источников бесперебойного питания серии SKAT-UPS RACK. Модуль преобразует внутренние сигналы ИБП в формат «сухой контакт реле», обеспечивает возможность дистанционного отключения ИБП и внешнего мониторинга состояния электросети и ИБП по шести основным параметрам.
Релейный модуль DC 302 для SKAT UPS 1000 RACK/3000 RACK позволяет интегрировать ИБП в системы управления инженерными объектами, рассчитан на непрерывную круглосуточную работу и предназначен для эксплуатации в закрытых помещениях.
Технические характеристики
|
1
|
Применяется с ИБП
|
SKAT-UPS 1000 RACK
SKAT-UPS 1000 исп. V RACK
SKAT-UPS 1000 RACK+2x9Ah
SKAT-UPS 2000 RACK
SKAT-UPS 2000 RACK+4X9Ah
SKAT-UPS 3000 RACK
SKAT-UPS 3000 RACK+6x9Ah
|
|
2
|
Исполнение
|
mini
|
|
3
|
Способ размещения
|
для установки во внутренний слот
|
|
4
|
Тип контактов для подключения
|
клеммная колодка
|
|
5
|
Количество клемм
|
12
|
|
6
|
Нагрузочная способность контактов реле
|
напряжение постоянного / переменного тока, В, не более
|
30 / 125
|
|
постоянный / переменный ток, А, не более
|
2,0 / 3,0
|
|
7
|
Сечение провода, зажимаемого в клеммах, мм2, не более
|
1,0
|
|
8
|
Команды управления
|
Отключение ИБП
|
|
9
|
Тип разъёма для подключения цепи дистанционного отключения ИБП
|
CWF-2
|
|
10
|
Диапазон рабочих температур, °С
|
0…+40
|
|
11
|
Относительная влажность воздуха при +25, не более
|
95%
|
|
12
|
Относительная влажность воздуха при 25 °С, %, без конденсации, не более
|
80
|
|
13
|
Габаритные размеры ШхГхВ, не более, мм
|
без упаковки
|
80 х 52 х 26
|
|
в упаковке
|
130 х 90 х 47
|
|
14
|
Масса, НЕТТО (БРУТТО), г, не более
|
60 (90)
|
|
15
|
Гарантия
|
1 год
|
|
|
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
|
Комплект поставки
|
1
|
Релейный модуль DС302
|
1 шт
|
|
2
|
Руководство по эксплуатации
|
1 экз
|
|
3
|
Тара упаковочная
|
1 шт
|
-
