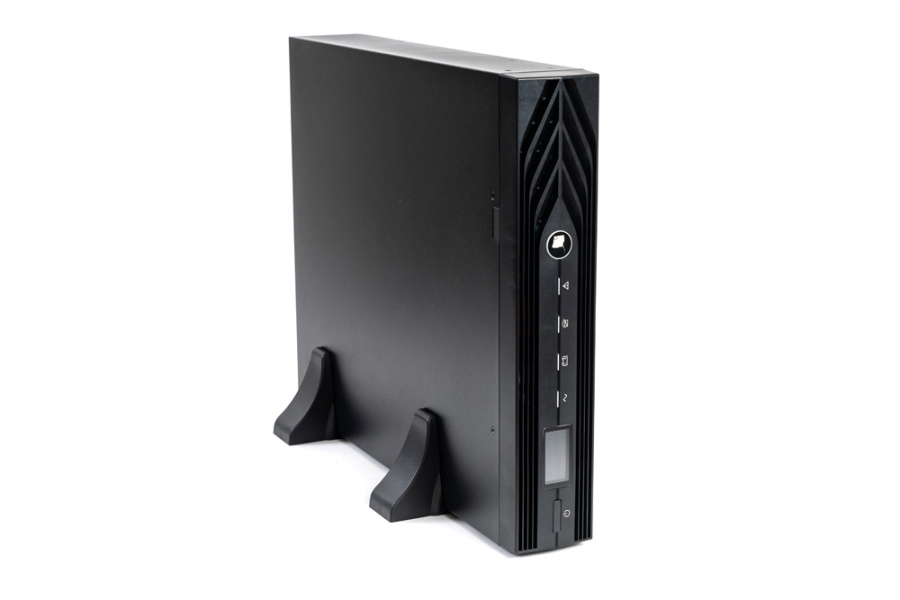

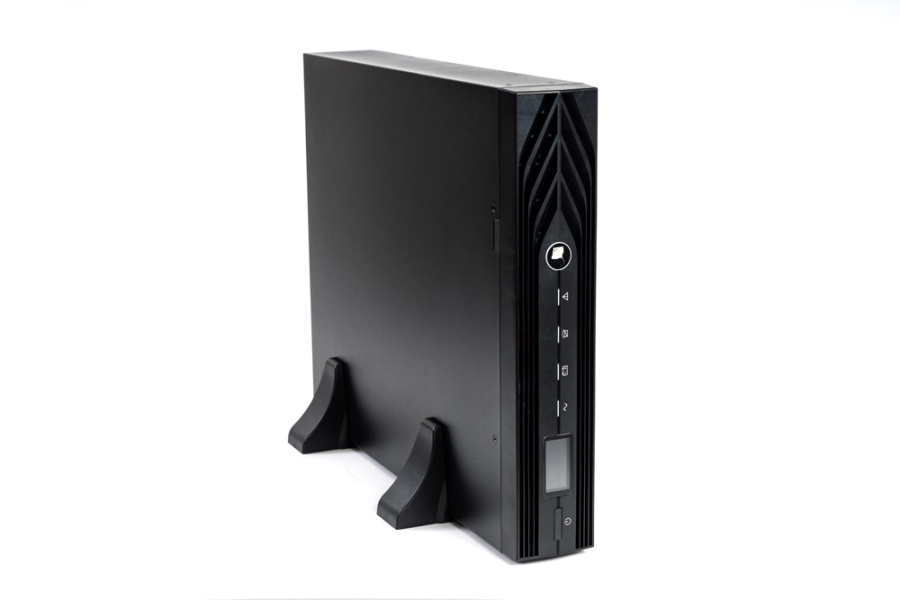

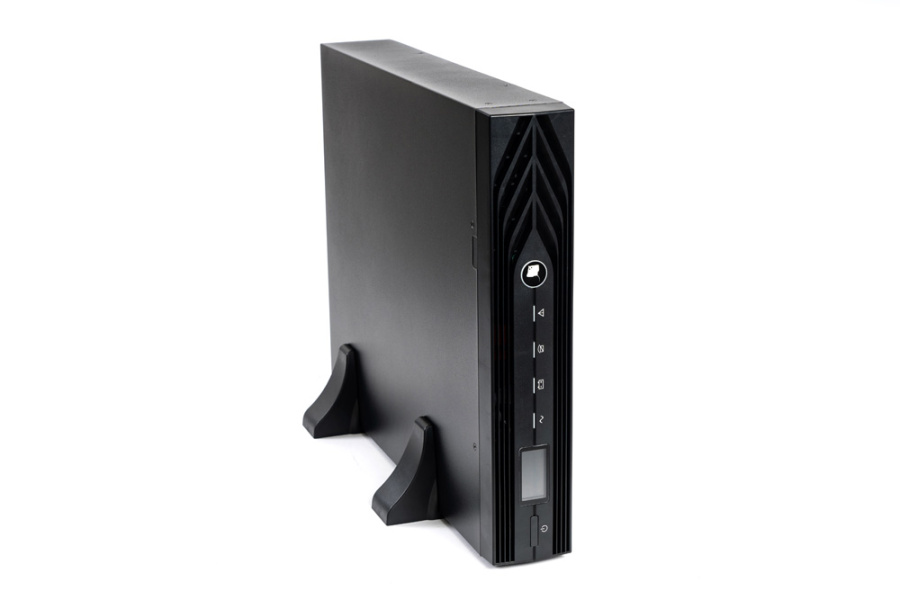

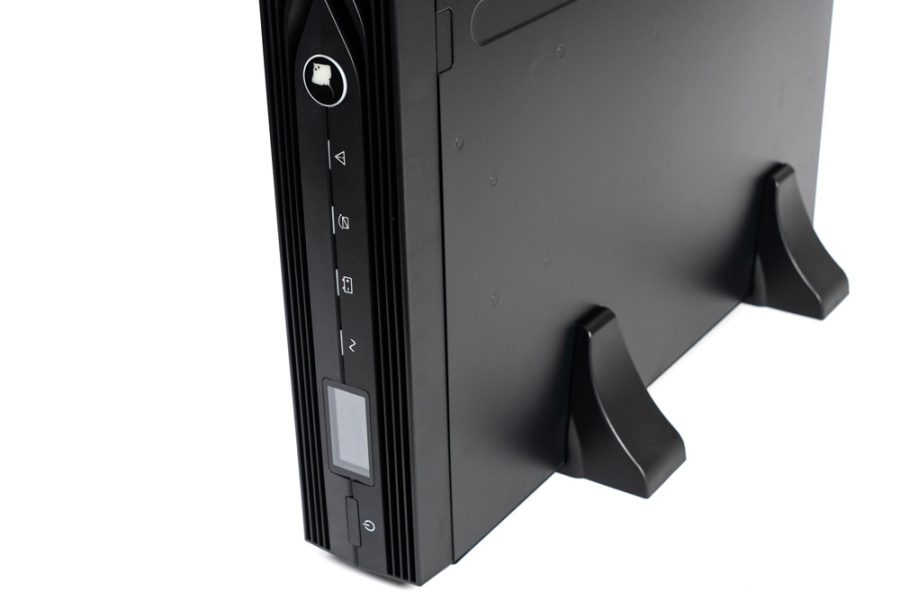

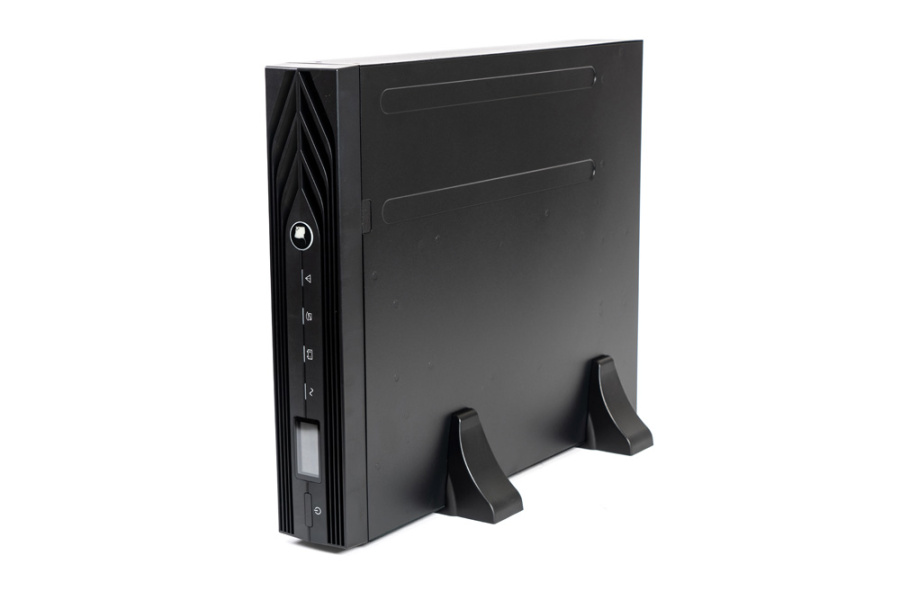

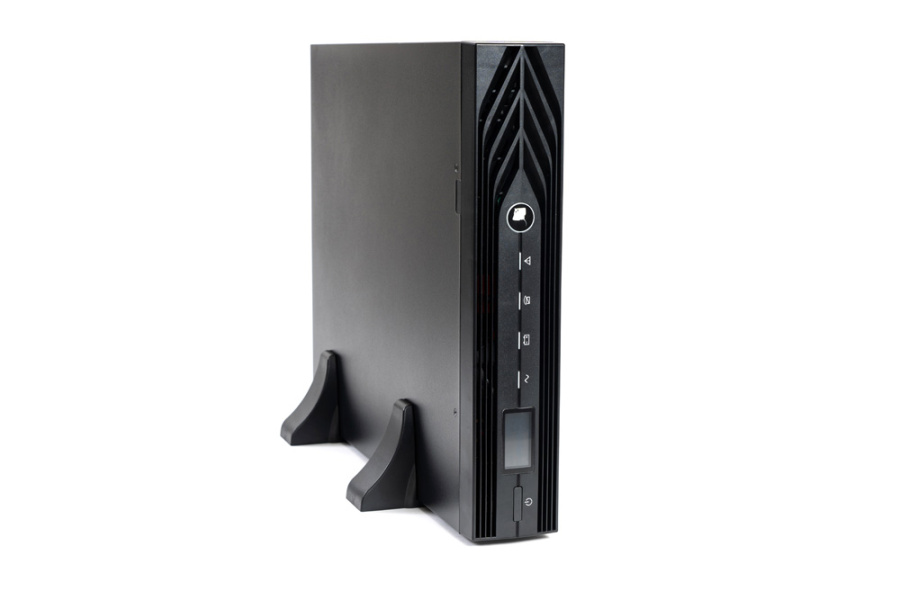

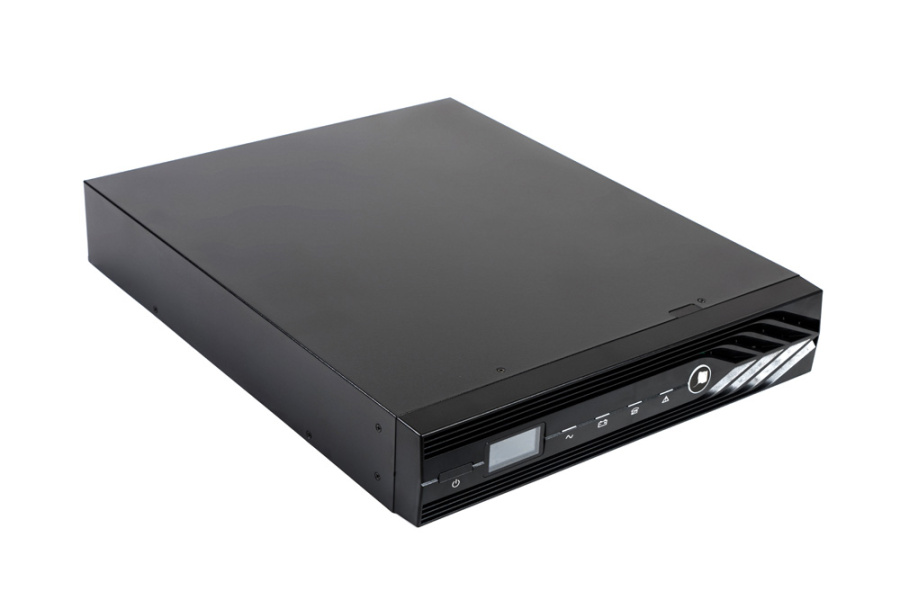

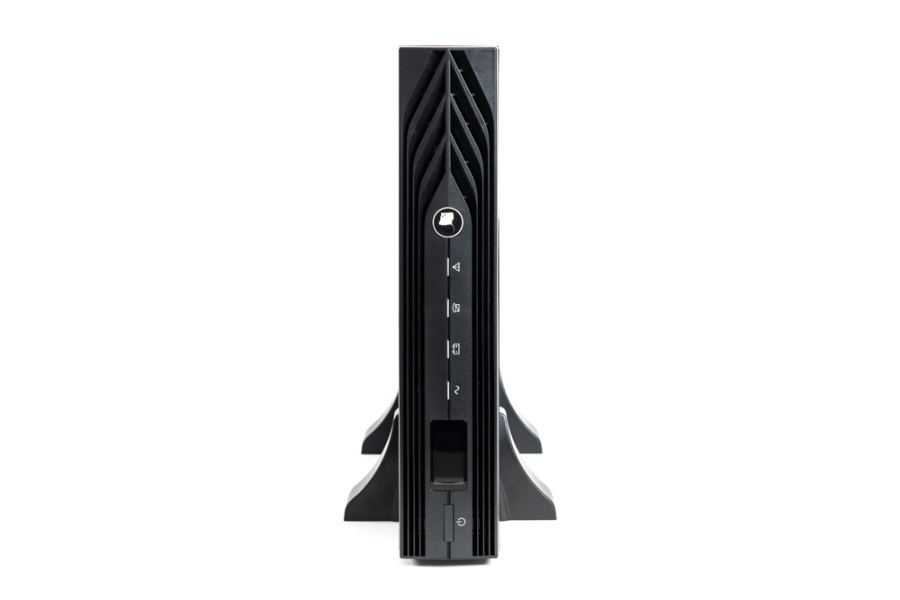

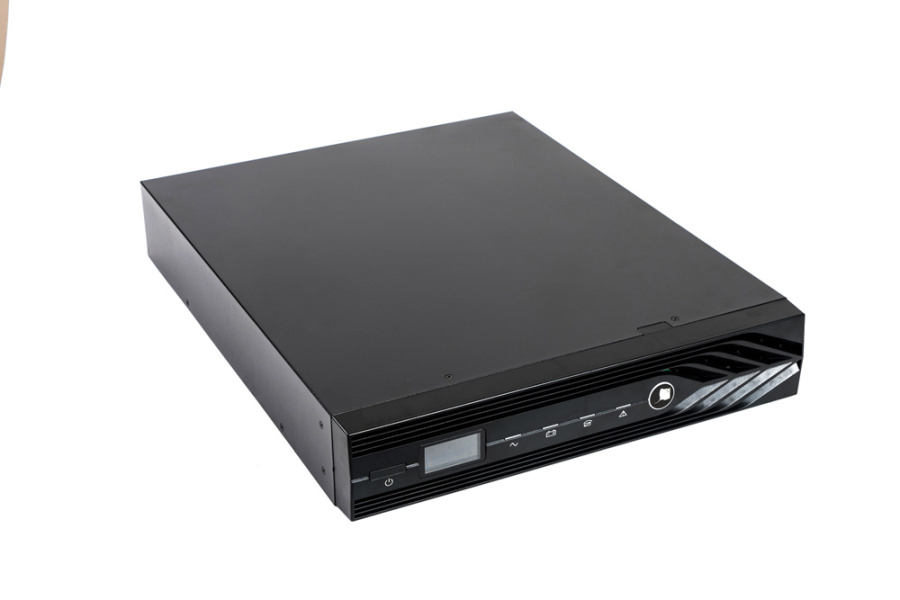

Описание Бастион SKAT-UPS 1000 RACK+2x9Ah
Бастион SKAT-UPS 1000 RACK+2x9Ah представляет собой современный экономичный источник бесперебойного питания с функциями защиты и контроля и обеспечивает подключённые к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую в аккумуляторных батареях.
Бастион SKAT-UPS 1000 RACK+2x9Ah может быть использован для питания компьютеров и вычислительных сетей, используемых, в частности, в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах, а также для электропитания другой ответственной нагрузки с номинальным напряжением питания 200/208/220/230/240 В переменного тока и потребляемой мощностью до 1000 ВА (номинальное значение напряжения выбирается пользователем).
Для обеспечения гальванической развязки от питающей сети рекомендуем использовать разделительный трансформатор SKAT-GF 1000 RACK.
Возможность подключения внешних батарейных блоков SKAT BC 24/18S RACK.
Возможность подключения SNMP-модуля DL-801.

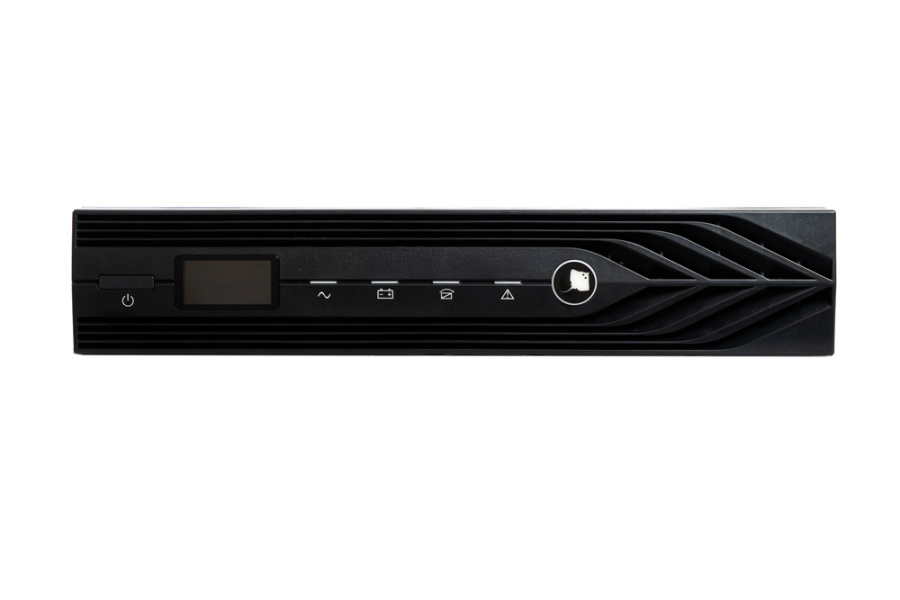

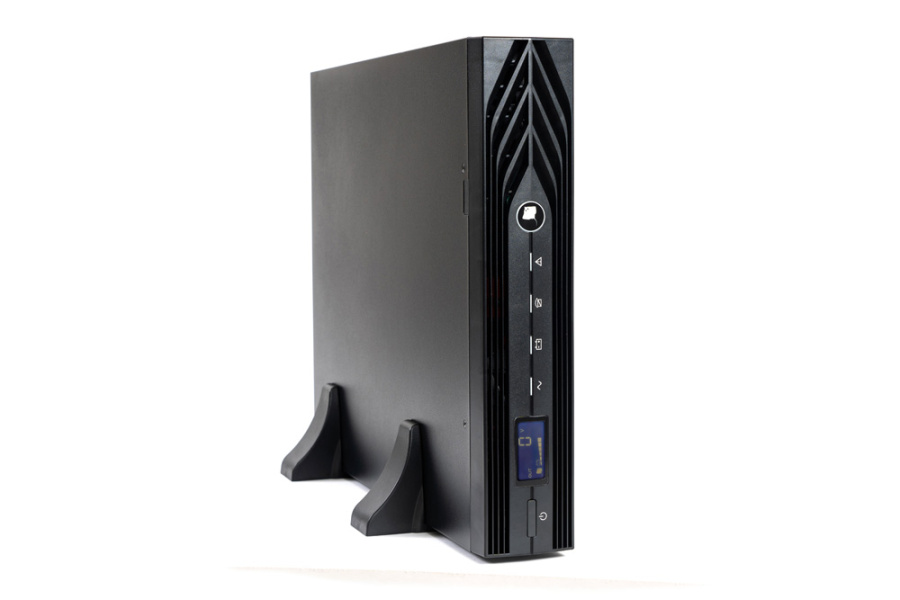

220 В, 1000 ВА (900 Вт), Online, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК-дисплей. Встроенный АКБ 9 Ач, 2 шт, время резерва — 3 мин. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Возможность подключения SNMP-модуля DL 801. Функция удалённого аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.
Особенности Бастион SKAT-UPS 1000 RACK+2x9Ah
- стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 200/208/220/230/240 В переменного тока и суммарной потребляемой мощностью до 1000 ВА;
- высокая точность стабилизация синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- стабильная частота выходного напряжения в режиме «РЕЗЕРВ»;
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
- светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
- возможность горячей замены АКБ.
Таблица примерного времени резерва
|
ИБП + блоки, соединенные параллельно
|
Нагрузка, ВА
|
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
SKAT-UPS 1000 RACK+2x9Ah (9 Ач)
|
25 мин
|
17 мин
|
13 мин
|
11 мин
|
9 мин
|
7 мин
|
6 мин
|
4 мин
|
3 мин
|
|
SKAT-UPS 1000 RACK+2x9Ah + 1 батарейный блок (27 Ач)
|
2ч 30 мин
|
1ч 40мин
|
1ч 10мин
|
1 ч
|
50 мин
|
40 мин
|
30 мин
|
20 мин
|
15 мин
|
|
SKAT-UPS 1000 RACK+2x9Ah + 2 батарейных блока (45 Ач)
|
4 ч
|
2ч 40мин
|
2 ч
|
1ч 40мин
|
1ч 20мин
|
1 ч
|
50 мин
|
40 мин
|
30 мин
|
|
SKAT-UPS 1000 RACK+2x9Ah + 3 батарейных блока (63 Ач)
|
5ч 30мин
|
3ч 40мин
|
2ч 40мин
|
2 ч
|
1ч 40мин
|
1ч 20мин
|
1ч
|
50 мин
|
40 мин
|
|
SKAT-UPS 1000 RACK+2x9Ah + 4 батарейных блока (81 Ач)
|
7 ч
|
4ч 40мин
|
3ч 30мин
|
2ч 40мин
|
2ч 20мин
|
2ч
|
1ч 40мин
|
1ч 20мин
|
1 ч
|
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Номинальное входное напряжение (Uном), В
|
220
|
|
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В
|
155…300
|
|
Номинальная частота входного напряжения (авто-определение), Гц
|
50 / 60
|
|
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц
|
45…55 / 55…65
|
|
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения
|
121...275
|
|
Входной коэффициент мощности, не менее
|
0,99
|
|
Номинальная выходная мощность
|
Полная, ВА
|
1000*
|
|
Активная, Вт
|
900*
|
|
Номинальное выходное напряжение, В
|
220
|
|
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %
|
±1%
|
|
Диапазон частоты выходного напряжения (автосинхронизация с частотой напряжения электросети), Гц
|
45…55 / 56…64
|
|
Частота выходного напряжения (автосинхронизация с частотой напряжения электросети) в режиме питания от АКБ («РЕЗЕРВ»), Гц
|
50±0,2% или 60±0,2%
|
|
Выходной коэффициент мощности, не менее
|
0,9
|
|
Номинальный ток нагрузки, А
|
3,6
|
|
Максимальный входной ток, А
|
4,9
|
|
Форма выходного напряжения
|
синусоидальная
|
|
Коэффициент нелинейных искажений выходного напряжения (КИ),%, не более
|
линейная нагрузка
|
3
|
|
нелинейная нагрузка
|
6
|
|
КПД при номинальной нагрузке, не менее, %
|
режим «ОСНОВНОЙ»
|
91
|
|
режим «РЕЗЕРВ»
|
88
|
|
режим «БАЙПАС»
|
94
|
|
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)
|
3:1
|
|
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)
|
< 108%
|
длительно, без перехода в режим «БАЙПАС»
|
|
108±5% — 150±5%
|
через 30 с
|
|
150±5% — 200±5%
|
через 3,0 мс
|
|
> 200±5%
|
через 2,3 мс
|
|
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение не критичной нагрузки SEGMENT 1)
|
< 103%
|
длительно, без отключения не критичной нагрузки
|
|
103±5% — 150±5%
|
через 30 с
|
|
150±5% — 200±5%
|
через 3,0 мс
|
|
> 200±5%
|
через 2,3 мс
|
|
Время переключения из режима «ОСНОВНОЙ»
|
в режим «БАЙПАС», мс, не более
|
4
|
|
в режим «РЕЗЕРВ», мс
|
0
|
|
Мощность, потребляемая от сети при 100% нагрузке, не более, ВА
|
1300
|
|
Мощность, потребляемая изделием от сети без нагрузки и полностью заряженной АКБ, ВА, не более
|
130
|
|
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
|
|
Рекомендуемая ёмкость АКБ, Ач
|
9
|
|
Количество АКБ, шт.
|
2
|
|
Ток заряда АКБ, А, не более
|
1,4
|
|
Напряжение заряда АКБ
|
27,4±1%
|
|
Среднее время заряда АКБ до 90% емкости, час
|
4
|
|
Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В
|
21,7
|
|
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В
|
20,9
|
|
Диапазон рабочих температур, °С
|
0…+40
|
|
Относительная влажность воздуха (без конденсации), %, не более
|
20…90
|
|
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
|
|
Степень защиты оболочкой по ГОСТ 14254-2015
|
IP20
|
|
Габаритные размеры ШхГхВ, не более, мм
|
без упаковки
|
440х430х88
|
|
в упаковке
|
558х564х210
|
|
Масса, НЕТТО (БРУТТО), кг, не более
|
14,0 (16,1)
|
|
Гарантия
|
60 мес.
|
Комплект поставки
|
Источник
|
1 шт.
|
|
Кабель сетевой
|
1 шт.
|
|
Кабель RS-232
|
1 шт.
|
|
Комплект пластиковых основ
|
1 шт.
|
|
Комплект кронштейнов для установки 19” стойку (шкаф)
|
1 шт.
|
|
Карта установки ПО
|
1 шт.
|
|
Документация
|
1 шт.
|
-
