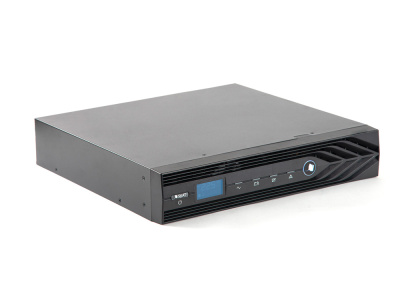

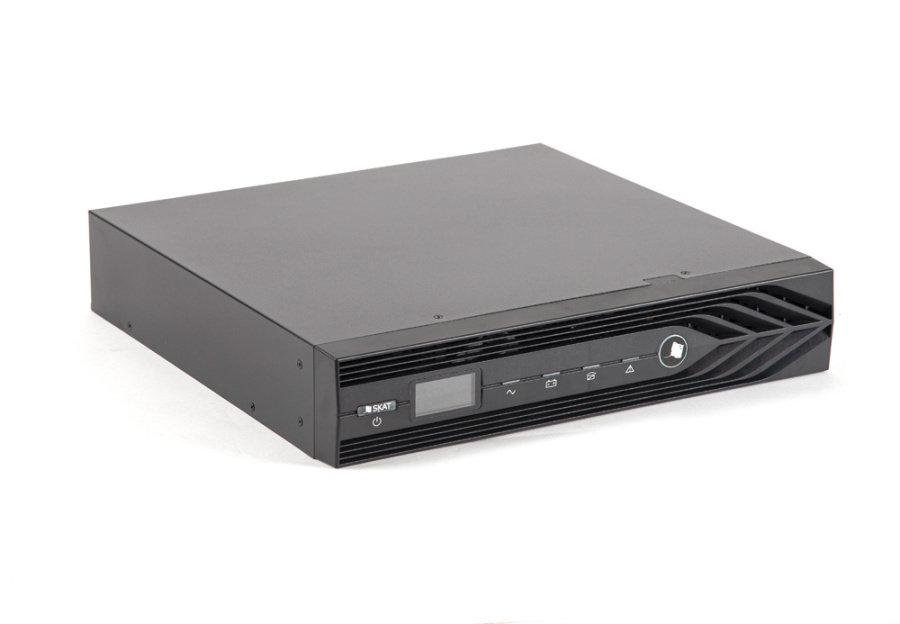

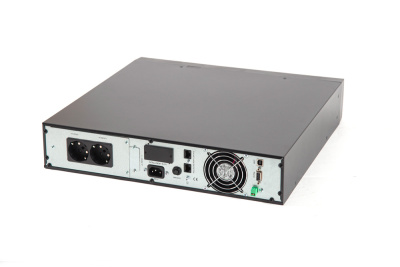

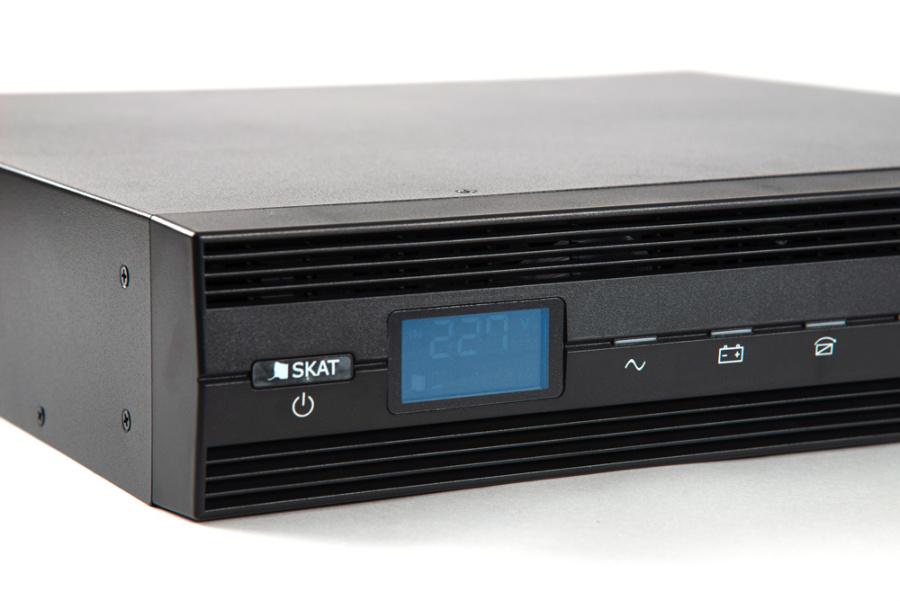

Бастион SKAT-UPS 1000 RACK источник бесперебойного питания

Описание Бастион SKAT-UPS 1000 RACK

Бастион ИБП SKAT-UPS 1000 RACK представляет собой современный экономичный источник бесперебойного питания с функциями защиты и контроля. Изделие обеспечивает подключенные к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую в аккумуляторных батареях. SKAT-UPS 1000 RACK может быть использовано для питания компьютеров и вычислительных сетей, используемых, в частности: в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах, а также для электропитания другой ответственной нагрузки с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 1000 ВА. Для обеспечения гальванической развязки от питающей сети рекомендуем использовать разделительный трансформатор SKAT-GF 1000 RACK. Возможность подключения внешних батарейных блоков SKAT BC 24/9 RACK, SKAT BC 24/18 RACK, SKAT BC 24/36 RACK. Возможность подключения SNMP-модуля DL-801.

Особенности Бастион SKAT-UPS 1000 RACK

• cтабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
• качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220 В переменного тока и суммарной потребляемой мощностью до 1000 ВА;
• высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
• многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
• технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
• правильная синусоидальная форма выходного напряжения;
• стабильная частота выходного напряжения в режиме "РЕЗЕРВ";
• подавление импульсов высоковольтных и высокочастотных помех;
• повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
• возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;

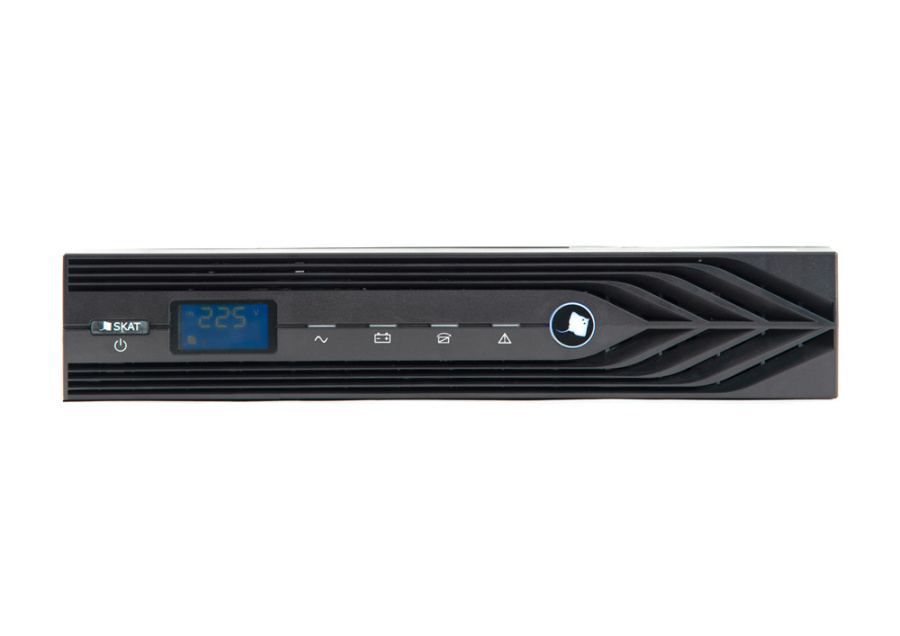

• светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
• длительный автономный режим;
• возможность горячей замены АКБ.

ТАБЛИЦА ПРИМЕРНОГО ВРЕМЕНИ РЕЗЕРВА, ЧАС.

Ёмкость АКБ, Ач	Нагрузка, ВА
	100	200	300	400	500	600	700	800	900	1000
2х40	9ч 20 мин	4 ч	2 ч 20 мин	1 ч 30 мин	1 ч 20 мин	1 ч 10 мин	1 ч	30 мин	25 мин	20 мин
2х65	16 ч	7 ч	4 ч 20 мин	3 ч	2 ч 20 мин	1 ч 30 мин	1 ч 25 мин	1 ч 20 мин	1 ч 10 мин	1 ч
2х100	27 ч	11 ч 30 мин	7 ч 20 мин	5 ч	4 ч	3 ч	2 ч 20 мин	2 ч 10 мин	2 ч	1 ч 30 мин
2х120	32 ч 20 мин	14 ч 30 мин	9 ч 30 мин	6 ч	5 ч	4 ч	3 ч	2 ч 30 мин	2 ч 20 мин	2 ч
2х150	40 ч 30 мин	17 ч 20 мин	11 ч	8 ч	5 ч 30 мин	5 ч	4 ч	3 ч 20 мин	2 ч 30 мин	2 ч 15 мин
2х200	54 ч	24 ч 30 мин	15 ч 30 мин	11 ч 20 мин	9 ч	6 ч 30 мин	5 ч 30 мин	5 ч	4 ч 20 мин	3 ч 30 мин

Для максимального продления срока службы АКБ в составе системы бесперебойного питания рекомендуем использовать балансир АКБ SKAT BB и тренировщик АКБ TEPLOCOM TBS. Для комфортной и безопасной эксплуатации АКБ рекомендуем использовать специальные стеллажи и аккумуляторные отсеки.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Номинальное входное напряжение (Uном), В						220
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В						160…290
Номинальная частота входного напряжения (авто-определение), Гц						50 / 60
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц						45…55 / 55…65
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном						-45%; +25%
Входной коэффициент мощности, не менее						0,98
Номинальная выходная мощность					Полная, ВА	1000*
					Активная, Вт	900*
Номинальное выходное напряжение, В						220
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %						±3%
Частота выходного напряжения (автосинхронизация с частотой напряжения электросети) в режиме питания от АКБ («РЕЗЕРВ»), Гц						50±0,2% или 60±0,2%
Выходной коэффициент мощности, не менее						0,9
Номинальный ток нагрузки, А						3,6
Максимальный входной ток, А						4,9
Форма выходного напряжения						синусоидальная
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более				линейная нагрузка		3
				нелинейная нагрузка		5
КПД при номинальной нагрузке, не менее, %		режим «ОСНОВНОЙ»				90
		режим «РЕЗЕРВ»				85
		режим «БАЙПАС»				94
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)						3:1
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)		< 108%				длительно, без перехода в режим «БАЙПАС»
		108±5% — 150±5%				через 30 с
		150±5% — 200±5%				через 0,3 с
		> 200±5%				через 0,02 с
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение не критичной нагрузки SEGMENT 1)		< 103%				длительно, без отключения не критичной нагрузки
		103±5% — 150±5%				через 30 с
		150±5% — 200±5%				через 0,3 с
		> 200±5%				через 0,02 с
Время переключения из режима «ОСНОВНОЙ»	в режим «БАЙПАС», мс, не более					10
	в режим «ECO», мс, не более					10
	в режим «РЕЗЕРВ», мс					0
Время переключения из режима «ECO» в режим «РЕЗЕРВ», мс						10
Мощность, потребляемая от сети при 100% нагрузке, не более, ВА						1300
Мощность, потребляемая изделием от сети без нагрузки и полностью заряженной АКБ, ВА, не более						130
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая ёмкость АКБ, А*ч						40-120**
Количество АКБ, шт.						2
Ток заряда АКБ, А, не более						6
Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В						21,9
Величина напряжения на клеммах каждой из двух АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В						10,0
Диапазон рабочих температур, °С						0…+40
Относительная влажность воздуха (без конденсации), %, не более						90
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
Степень защиты оболочкой по ГОСТ 14254-2015						IP20
Габаритные размеры ШхГхВ, не более, мм			без упаковки			440х430х86,5
			в упаковке			520х560х205
Масса, НЕТТО (БРУТТО), кг, не более						11,5 (20,0)
Гарантия						60 мес.

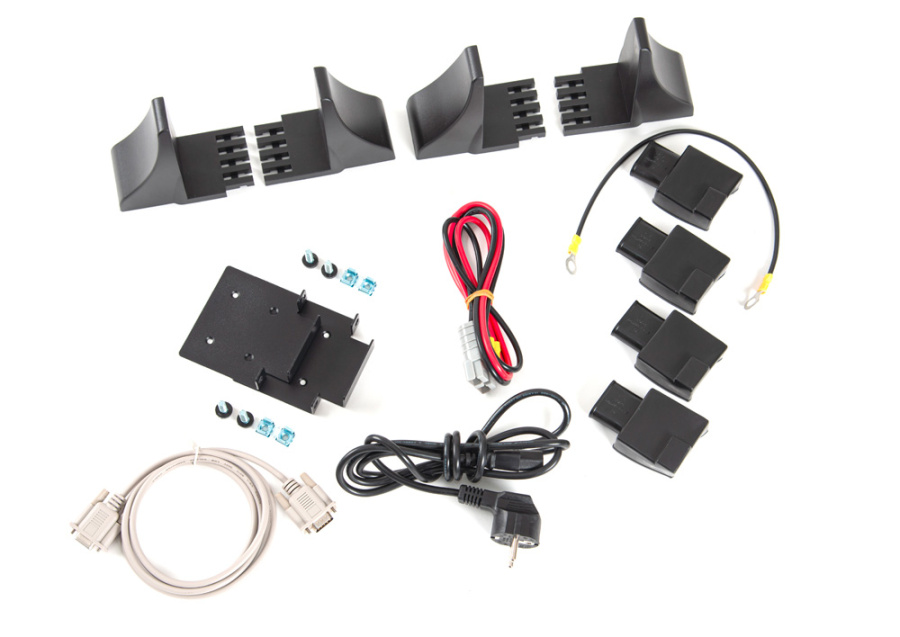

Комплект поставки

Источник	1 шт.
Кабель сетевой	1 шт.
Кабель АКБ	1 шт.
Кабель RS-232	1 шт.
Перемычка АКБ	1 шт.

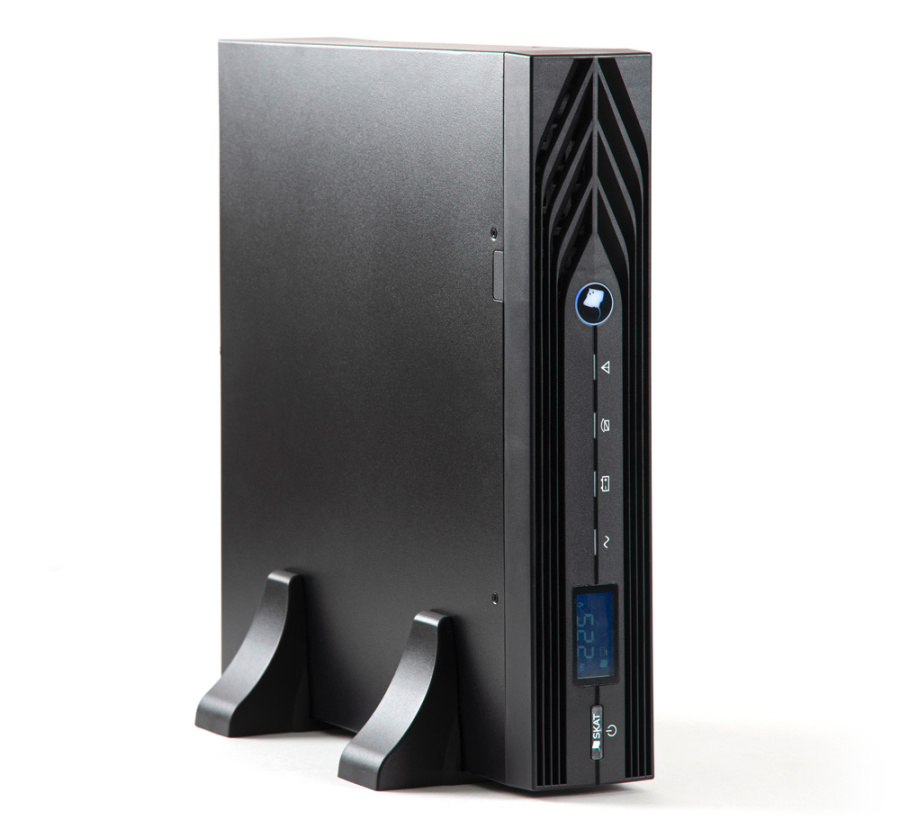

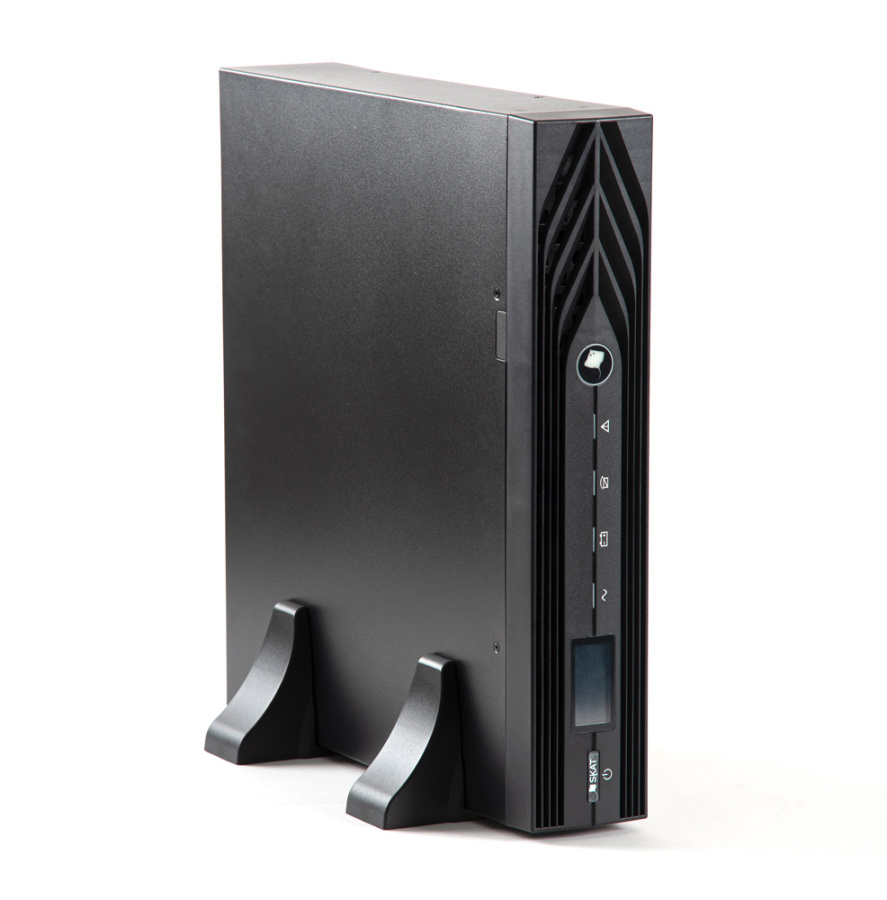

Комплект пластиковых основ	1 шт.

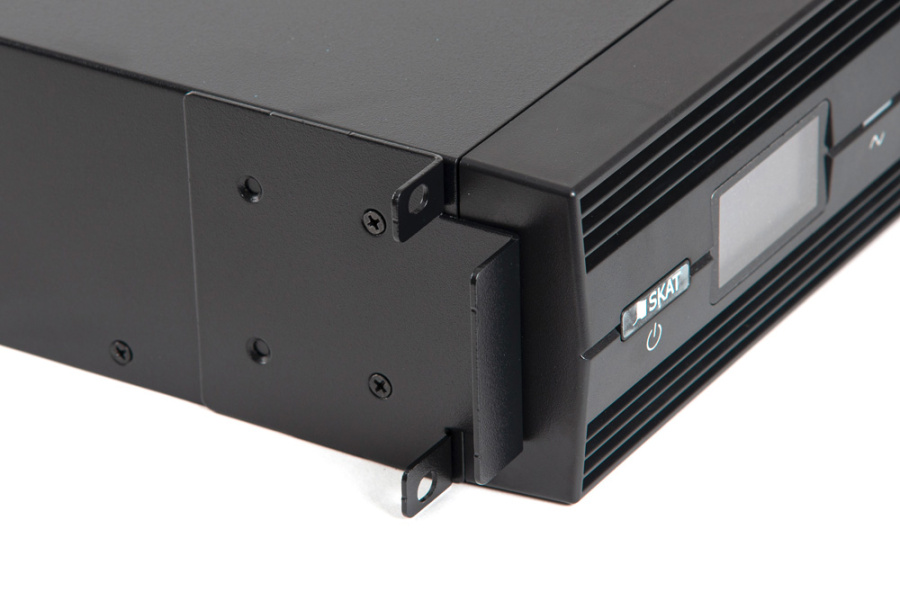

Комплект кронштейнов для установки 19” стойку (шкаф)	1 шт.
Пыльник АКБ	4 шт.
Карта установки ПО	1 шт.
Документация	1 шт.
