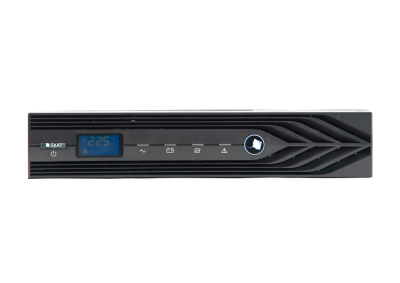

Бастион SKAT-UPS 3000 RACK источник бесперебойного питания 493

Описание Бастион SKAT-UPS 3000 RACK

Бастион SKAT-UPS 3000 RACK предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети. Он выполнен по технологии Online (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим и наоборот. SKAT-UPS 3000 RACK предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети. Он выполнен по технологии Online (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим и наоборот.  Для обеспечения гальванической развязки от питающей сети рекомендуем использовать разделительный трансформатор SKAT-GF 3000 RACK. Возможность подключения внешних батарейных блоков SKAT BC 72/9 RACK. Возможность подключения SNMP-модуля DL-801.

ТАБЛИЦА ПРИМЕРНОГО ВРЕМЕНИ РЕЗЕРВА

Ёмкость АКБ, Ач	Нагрузка, ВА
	500	1000	1500	2000	2500	3000
6х40	4 ч 20 мин	2 ч	1 ч 20 мин	1 ч	40 мин	30 мин
6х65	7 ч	3 ч 30 мин	2 ч 20 мин	1 ч 40 мин	1 ч 20 мин	1 ч
6х100	10 ч 40 мин	5 ч 20 мин	3 ч 30 мин	2 ч 40 мин	2 ч	1 ч 40 мин
6х120	12 ч 40 мин	6 ч 20 мин	4 ч 20 мин	3 ч	2 ч 30 мин	2 ч
6х150	16 ч	8 ч	5 ч 20 мин	4 ч	3 ч 10 мин	2 ч 40 мин
6х200	21 ч 30 мин	10 ч 40 мин	7 ч	5 ч 20 мин	4 ч 20 мин	3 ч 30 мин

Примечание: ориентировочное время резерва указано при следующих условиях: АКБ полностью заряжена; температура АКБ — +25 °С; фактическая ёмкость АКБ соответствует номиналу, указанному на АКБ. Время работы в значительной степени может отличаться от полученных значений в зависимости от типа производителя АКБ, а также остаточной ёмкости АКБ.

Особенности Бастион SKAT-UPS 3000 RACK

• стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
• качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220 В переменного тока и суммарной потребляемой мощностью до 3000 ВА;
• высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
• многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
• технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
• правильная синусоидальная форма выходного напряжения;
• стабильная частота выходного напряжения в режиме "РЕЗЕРВ";
• подавление импульсов высоковольтных и высокочастотных помех;
• повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
• возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;

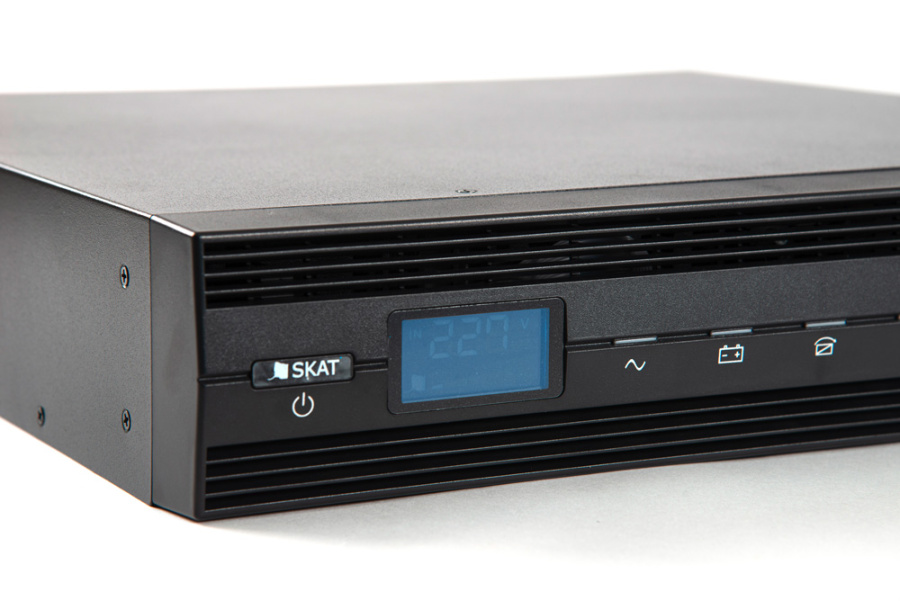

• светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
• длительный автономный режим;
• возможность горячей замены АКБ.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Номинальное входное напряжение (Uном), В						220
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В						160…290
Номинальная частота входного напряжения (авто-определение), Гц						50 / 60
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц						45…55 / 55…65
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном						-45%; +25%
Входной коэффициент мощности, не менее						0,98
Номинальная выходная мощность				Полная, ВА		3000*
				Активная, Вт		2700*
Номинальное выходное напряжение, В						220
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %						±3%
Частота выходного напряжения (автосинхронизация с частотой напряжения электросети) в режиме питания от АКБ («РЕЗЕРВ»), Гц						50±0,2% или 60±0,2%
Выходной коэффициент мощности, не менее						0,9
Номинальный ток нагрузки, А						12
Максимальный входной ток, А						16,0
Форма выходного напряжения						синусоидальная
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более					линейная нагрузка	3
					нелинейная нагрузка	5
КПД при номинальной нагрузке, не менее, %		режим «ОСНОВНОЙ»				90
		режим «РЕЗЕРВ»				85
		режим «БАЙПАС»				94
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)						3:1
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)					< 108%	длительно, без перехода в режим «БАЙПАС»
					108±5% — 150±5%	через 30 с
					150±5% — 200±5%	через 0,3 с
					> 200±5%	через 0,02 с
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение не критичной нагрузки SEGMENT 1)		< 103%				длительно, без отключения не критичной нагрузки
		103±5% — 150±5%				через 30 с
		150±5% — 200±5%				через 0,3 с
		> 200±5%				через 0,02 с
Время переключения из режима «ОСНОВНОЙ»	в режим «БАЙПАС», мс, не более					10
	в режим «ECO», мс, не более					10
	в режим «РЕЗЕРВ», мс					0
Время переключения из режима «ECO» в режим «РЕЗЕРВ», мс						10
Мощность, потребляемая от сети при 100% нагрузке, не более, ВА						3300
Мощность, потребляемая изделием от сети без нагрузки и при полностью заряженной АКБ, ВА, не более						100
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая ёмкость АКБ, Ач						40-120**
Количество АКБ, шт.						6
Ток заряда АКБ, А, не более						6
Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В						68
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В						60
Диапазон рабочих температур, °С						0…+40
Относительная влажность воздуха (без конденсации), %, не более						90
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
Степень защиты оболочкой по ГОСТ 14254-2015						IP20
Габаритные размеры ШхГхВ, не более, мм			без упаковки			440х560х89
			в упаковке			685х555х205
Масса, НЕТТО (БРУТТО), кг, не более						17,5 (26)
Гарантия						60 мес.

Комплект поставки

Источник	1 шт.
Кабель сетевой	1 шт.
Разъем выходной	1 шт.
Кабель АКБ	1 шт.
Кабель RS-232	1 шт.
Перемычки АКБ в комплекте	1 шт.

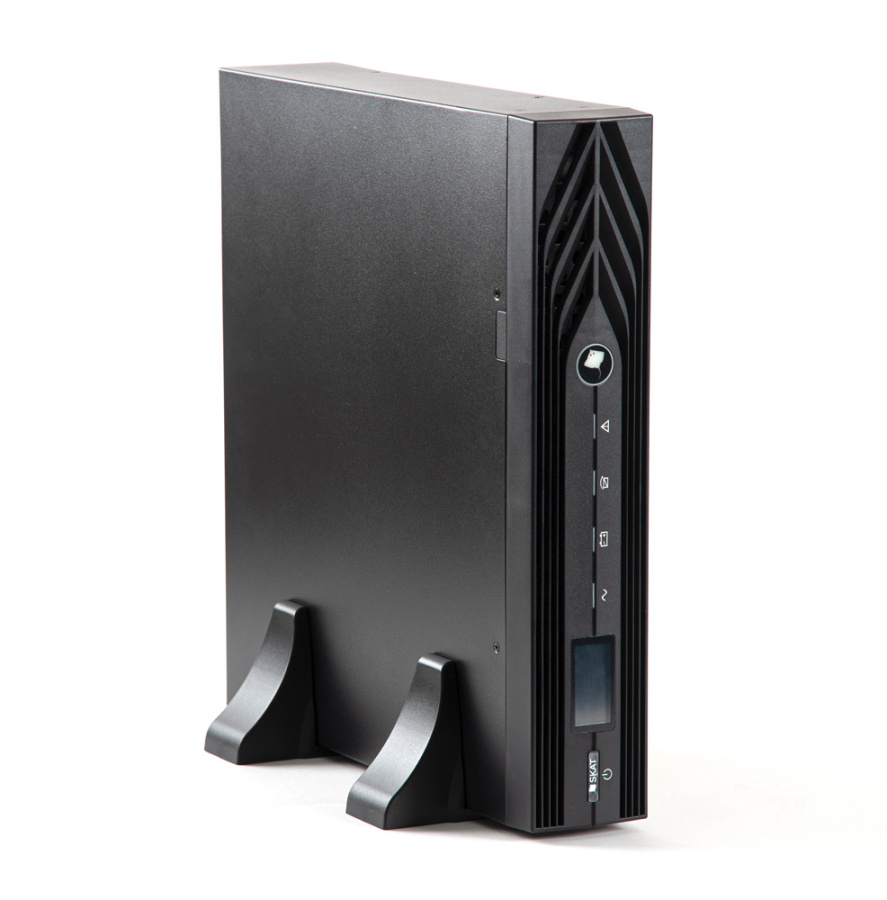

Комплект пластиковых основ	1 шт.

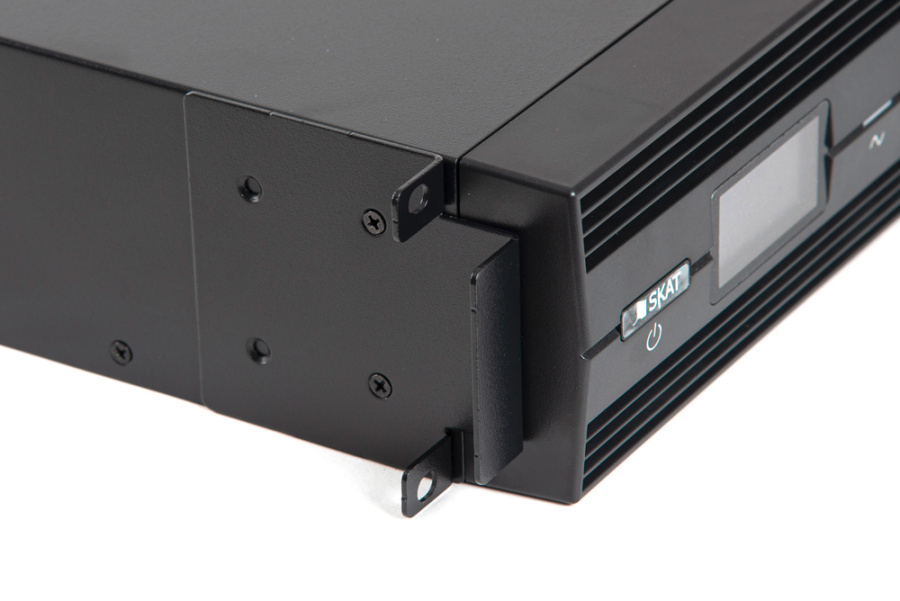

Комплект кронштейнов для установки 19” стойку (шкаф)	1 шт.
Пыльник АКБ	12 шт.
Карта установки ПО	1 шт.
Комплект крепежа FPFC (2919)	1 шт.
Документация	1 шт.
