Описание Штиль BMT-96-09

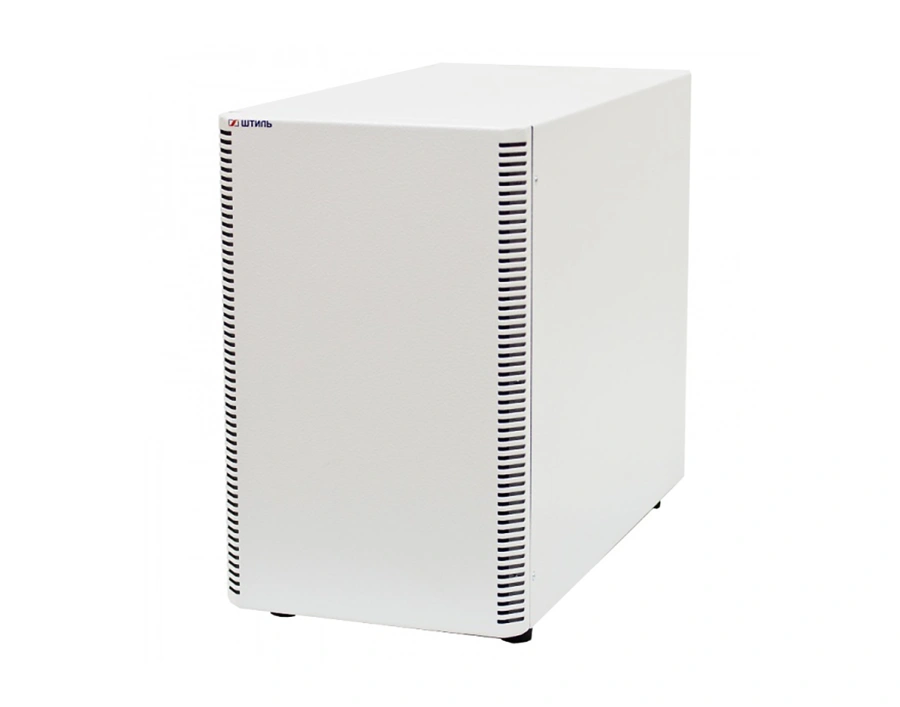

Штиль BMT-96-09 Батарейный модуль BMT-96-09 используется совместно с однофазными ИБП «Штиль» ST1103SL, ST1103L и ST1103TL напольного исполнения мощностью 3 кВА. Модуль представляет собой прочный металлический контейнер, в котором установлены аккумуляторные батареи для требуемого времени автономной работы ИБП. Габариты устройства соответствуют размерам модели источника бесперебойного питания, благодаря чему модуль можно компактно установить рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 96 В. В нем установлено восемь аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП ST1103L, ST1103TL и ST1103SL и в зависимости от мощности нагрузки.
|
Мощность нагрузки, ВА
|
300
|
600
|
900
|
1200
|
1500
|
1800
|
2100
|
2400
|
2700
|
3000
|
|
Время автономной работы ИБП ST1103L или ST1103TL, мин
|
90
|
40
|
25
|
18
|
14
|
12
|
10
|
8
|
7
|
5
|
|
Время автономной работы ИБП ST1103SL, мин
|
240
|
90
|
55
|
40
|
33
|
25
|
20
|
17
|
15
|
10
|
Для соединения с ИБП в BMT-96-09 предусмотрен разъем TD50A «Андерсон».
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Совместимость
|
однофазные ИБП ST1103SL, ST1103L и ST1103TL
|
|
Тип аксессуара
|
батарейные модули
|
|
Число фаз ИБП
|
1 в 1
|
|
Форм-фактор
|
напольный
|
|
Страна производитель
|
Россия
|
|
Аккумуляторные батареи (АБ)
|
|
Тип АБ
|
герметичные, необслуживаемые, свинцово-кислотные
|
|
Номинальное напряжение АБ, В
|
96
|
|
Количество встроенных АБ 12В, шт.
|
8
|
|
Емкость одной 12-вольтовой АБ, Ач
|
9
|
|
Суммарная емкость АБ в модуле, Ач
|
9
|
|
Срок службы АБ, лет
|
7 (в зависимости от условий эксплуатации)
|
|
Подключение
|
|
Тип разъема для подключения к ИБП
|
TD50A
|
|
Надежность и эксплуатационные характеристики
|
|
Диапазон рабочей температуры, °С
|
от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25)
|
|
Диапазон температуры хранения, °С
|
от -20 до +40
|
|
Относительная влажность, %
|
от 0 до 95 (без конденсата)
|
|
Механические характеристики
|
|
Цвет корпуса
|
серый
|
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
346х210х442
|
|
Масса, кг
|
38
|
|
Гарантийный срок, мес
|
12
|
Комплект поставки
|
Батарейный модуль BMT-96-09
|
1 шт.
|
|
Аккумуляторные батареи 12 В, 9 Ач
|
8 шт.
|
|
Батарейный кабель TD50A-TD50A-1-2x6
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
