Штиль ST1103TL ИБП (3000 ВА)

Описание Штиль ST1103TL

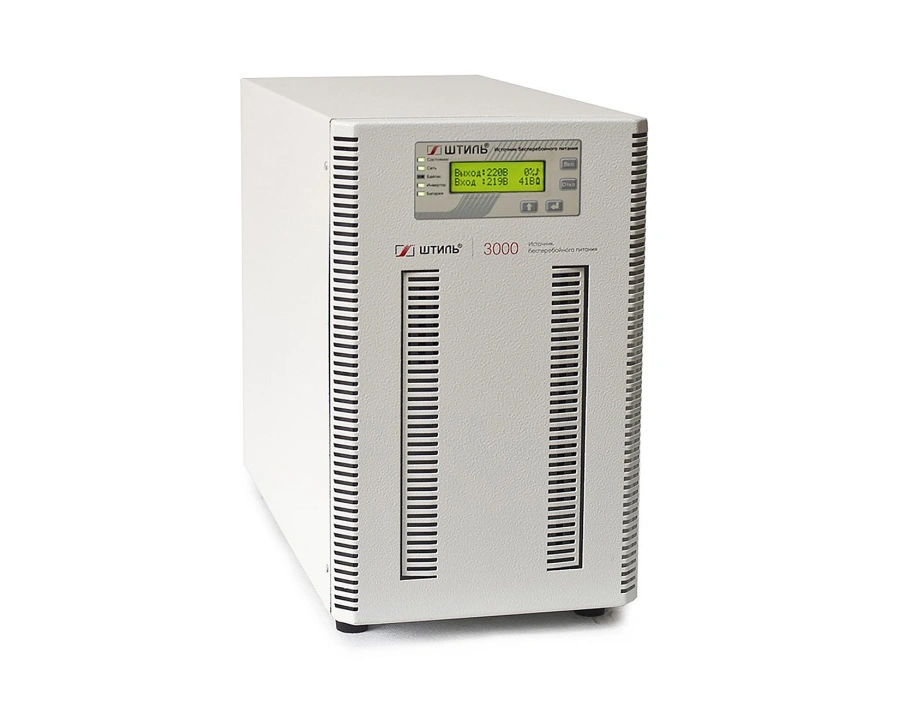

Штиль ST1103TL Онлайн ИБП ST1103ТL незаменим в доме, квартире или офисе для организации бесперебойной работы отдельно стоящих электроприборов или группы устройств мощностью до 3 кВА/ 2,7 кВт в случае периодических отключений электричества. Кроме того, устройство надежно защищает подключенное оборудование от нестабильного сетевого напряжения. Примерами возможной нагрузки являются:

• отопительная и нагревательная техника;
• бытовые приборы, в том числе с электромоторами;
• торговые терминалы и банковское оборудование;
• системы сигнализации, видеонаблюдения и оповещения.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1103ТL отлично функционирует в связке с дизельгенераторными установками.

ST1103ТL – это ИБП онлайн топологии с двойным преобразованием напряжения, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.

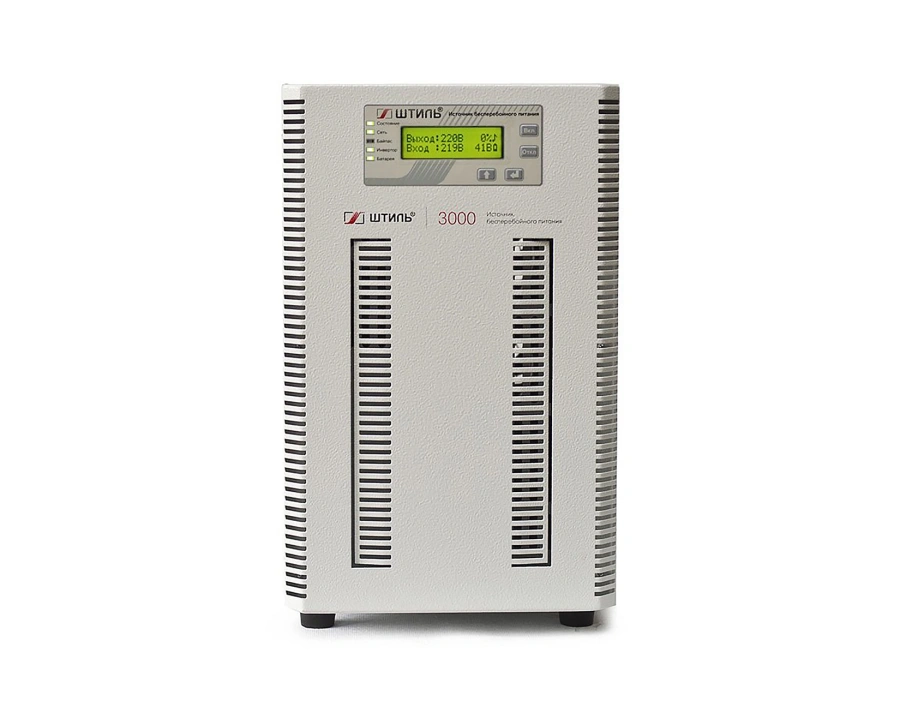

ST1103ТL имеет напольное исполнение – устройство устанавливается на любой ровной горизонтальной поверхности.

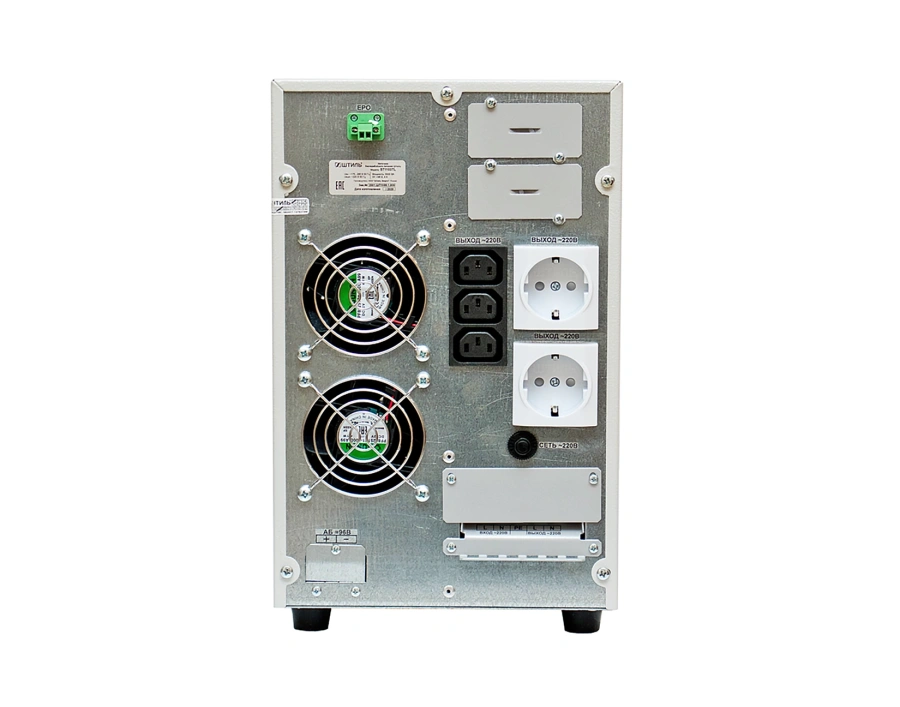

Для питания нагрузки на задней панели ИБП имеются: две евророзетки, три «компьютерных» розетки С13 и клеммные колодки. К сети ИБП подключается с помощью клеммных соединений.

Для обеспечения автономной работы нагрузки ST1103ТL имеет зарядное устройство (ток 4 А) и специальный разъем для подключения внешних аккумуляторных батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 1,5 ч или 3 ч соответственно (при 100% нагрузке) (Таблица времени автономной работы).

Установка АБ осуществляется в специальные батарейные модули или стеллажи.

В ST1103ТL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• заранее уведомить пользователя об износе АБ;
• точно прогнозировать время автономии при текущей нагрузке.

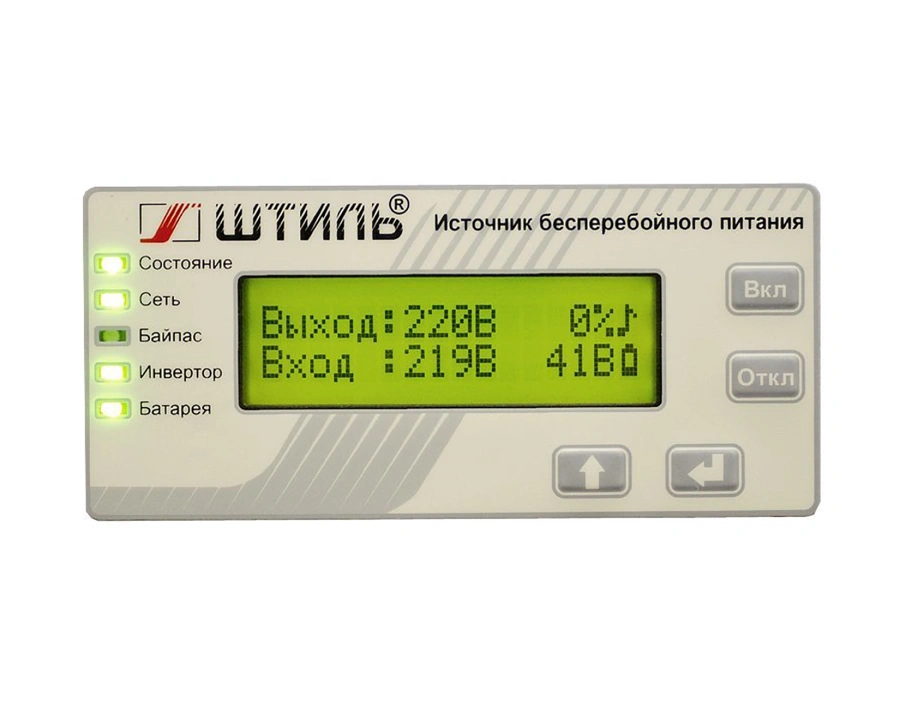

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

На ЖК-дисплее отображается следующая информация:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

ST1103ТL оснащён электронной защитой от:

• короткого замыкания;
• длительной перегрузки по выходу;
• внутреннего перегрева.

После устранения причины срабатывания защиты ИБП автоматически возобновляет свою работу.

Кроме того, у ST1103ТL присутствует встроенный варистор для защиты нагрузки от импульсных перенапряжений и сетевые фильтры, обеспечивающие защиту от высокочастотных помех. Также устройство имеет аварийную защиту от неполадок в работе. В случае их возникновения нагрузка обесточивается или через встроенный байпас безразрывно переводится на сеть.

ST1103ТL поддерживает локальный/удаленный мониторинг работы с помощью установки плат расширения со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Контроль работы ИБП с установленной платой выполняется в веб-браузере или программе Shtyl Device Manager (SDM). Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.

Особенности Штиль ST1103TL

• безразрывное мгновенное переключение на питание от АБ;
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
• плавный пуск;
• резервное питание до 1,5 ч или до 3 ч (при установке внешнего ЗУ) при 100% нагрузке;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга;
• большой выбор дополнительных аксессуаров.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики

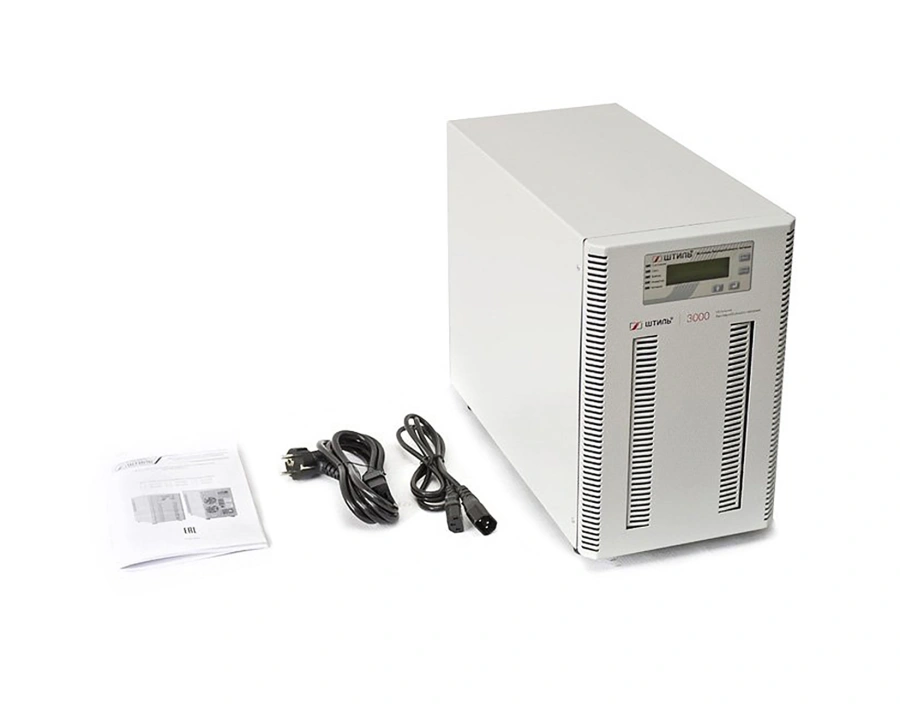

Комплект поставки
