Штиль ST1103L (3000 ВА) ИБП

Описание Штиль ST1103L (3000 ВА)

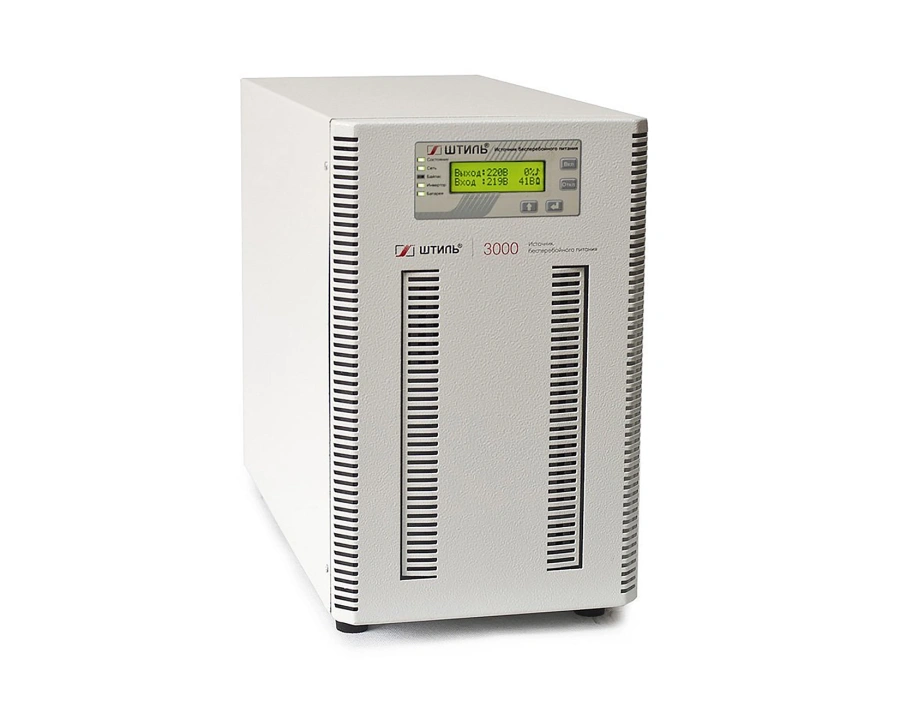

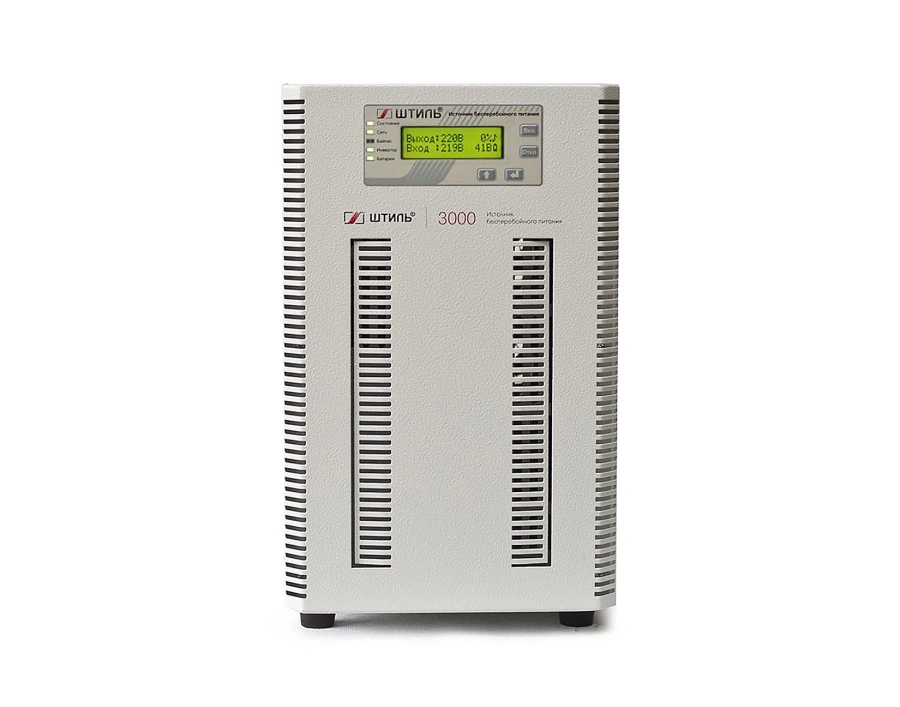

Штиль ST1103L (3000 ВА) Онлайн ИБП ST1103L обеспечивает бесперебойную работу и стабилизированное электропитание однофазной нагрузки мощностью 3 кВА/ 2,7 кВт, например:

• систем отопления и нагревательной техники;
• компьютеров и периферийного оборудования;
• бытовых приборов, включая технику с электромоторами;
• торгового и банковского оборудования;
• систем освещения;
• систем видеонаблюдения и сигнализации.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1103L отлично функционирует в связке с дизельгенераторными установками.

ST1103L – ИБП онлайн топологии с двойным преобразованием энергии, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

ST1103L размещается напольно на любой ровной горизонтальной поверхности.

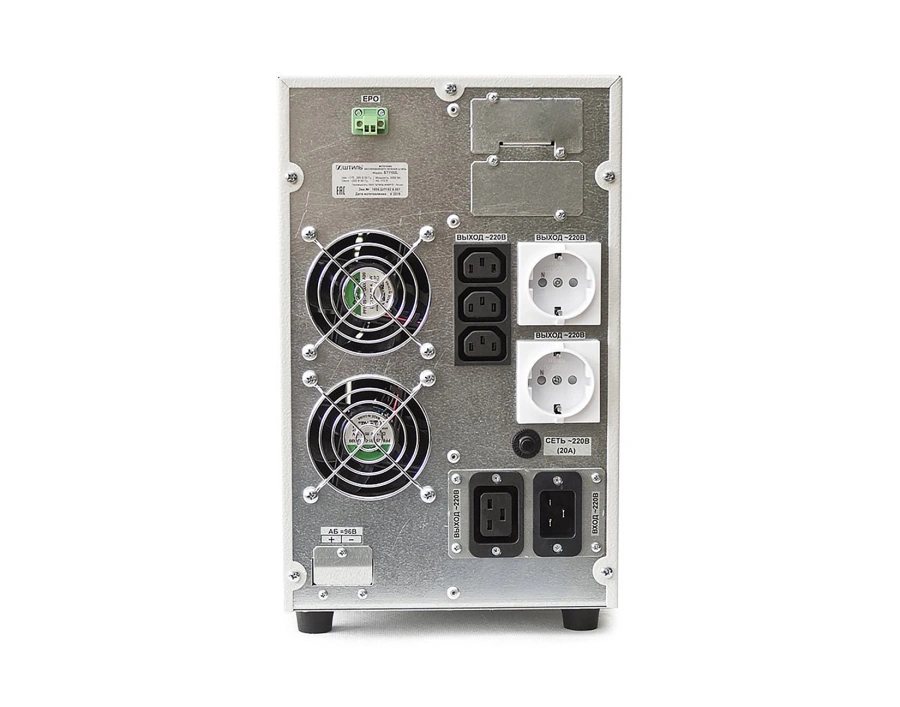

Для питания нагрузки на задней панели ИБП предусмотрены следующие разъемы: две евророзетки, три «компьютерных» розетки С13 и одна розетка С19. К сети электропитания устройство подключается через разъем С20.

ST1103L укомплектован зарядным устройством (ток 2 А) и специальным разъемом для подключения внешних аккумуляторных батарей (до 40 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 30 минут при 100% загрузке).

Установка внешних АБ выполняется с помощью батарейных модулей или стеллажей.

В SW250SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• заранее уведомить пользователя об износе АБ;
• точно прогнозировать время автономии при текущей нагрузке.

Внимание!
Если вы приобретаете ИБП без решения по обеспечению автономного питания от ГК «Штиль» (батарейного модуля или стеллажа с аккумуляторными батареями и батарейным комплектом, см. вкладку Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. вкладку Аксессуары). В базовой комплектации ИБП он отсутствует!

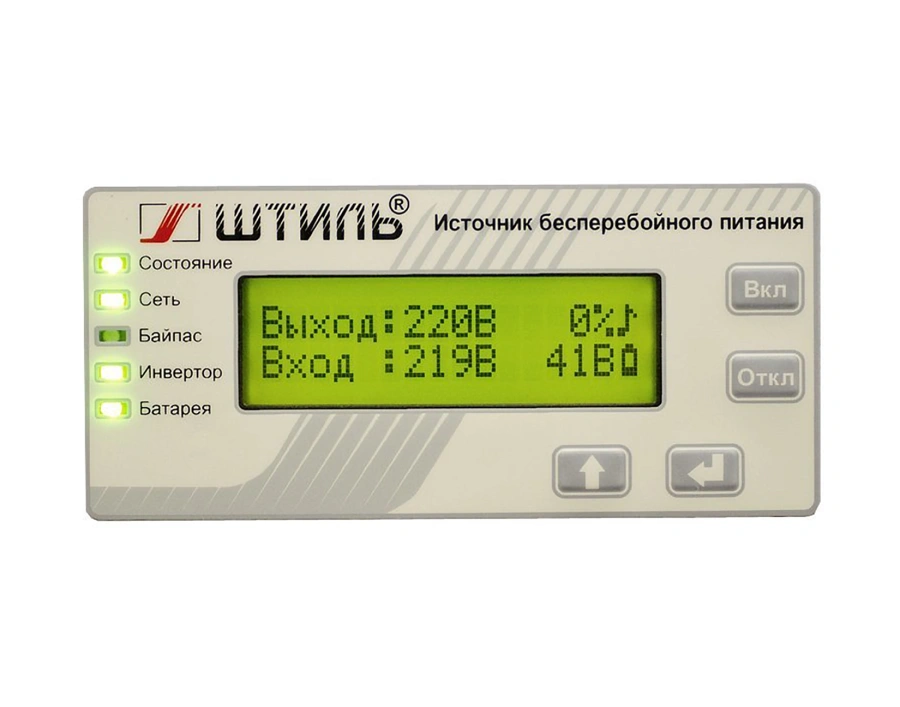

Контроль и настройка основных рабочих параметров ST1103L выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

На ЖК-дисплее отображается следующая информация:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

ST1103L оснащен электронной многоуровневой защитой от:

• короткого замыкания;
• длительной перегрузки по выходу;
• внутреннего перегрева.

Восстановление работоспособности бесперебойника происходит автоматически после устранения причины включения электронной защиты.

Кроме того, устройство способно защитить нагрузку от сетевых помех и импульсных перенапряжений (встроенный варистор – 2 кВ, 1/50 мкс). Также у ИБП присутствует аварийная защита от неисправностей в работе, при срабатывании которой нагрузка либо выключается, либо через встроенный байпас безразрывно переводится на сеть.

Модель ST1103L имеет специальные слоты для установки карт мониторинга со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Контроль работы ИБП с установленной платой осуществляется в веб-браузере или в программе Shtyl Device Manager (SDM).

Платы не входят в стандартную комплектацию и приобретаются отдельно.

Особенности Штиль ST1103L (3000 ВА)

• безразрывное мгновенное переключение на питание от АБ;
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
• плавный пуск;
• резервное питание до 30 минут за счёт подключения внешних АБ (при 100% нагрузке);
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга;
• большой выбор дополнительных аксессуаров.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики

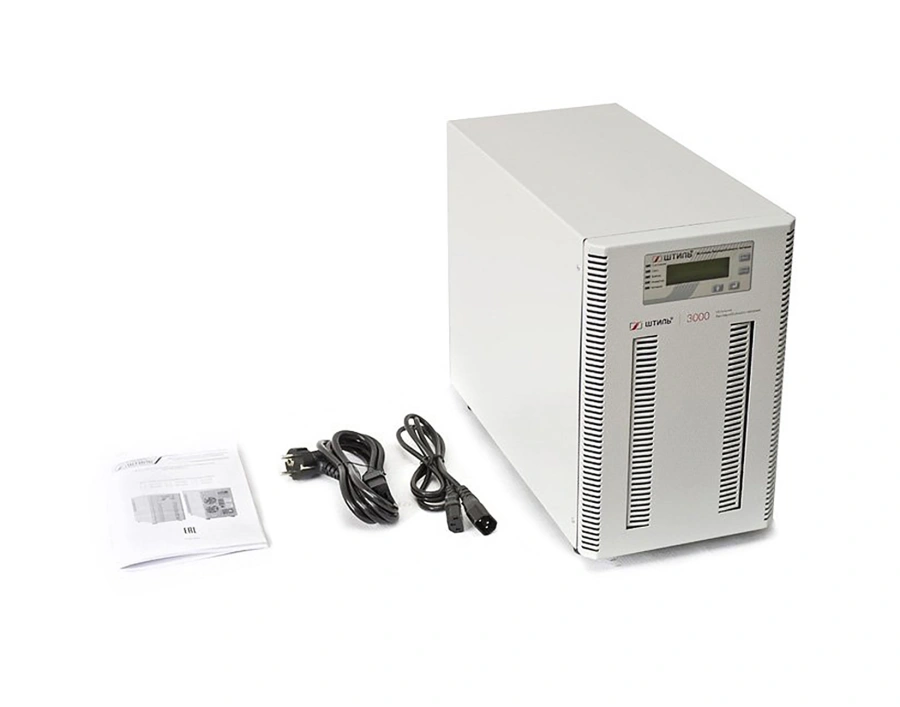

Комплект поставки
