Описание Штиль BMT-192-18-SL

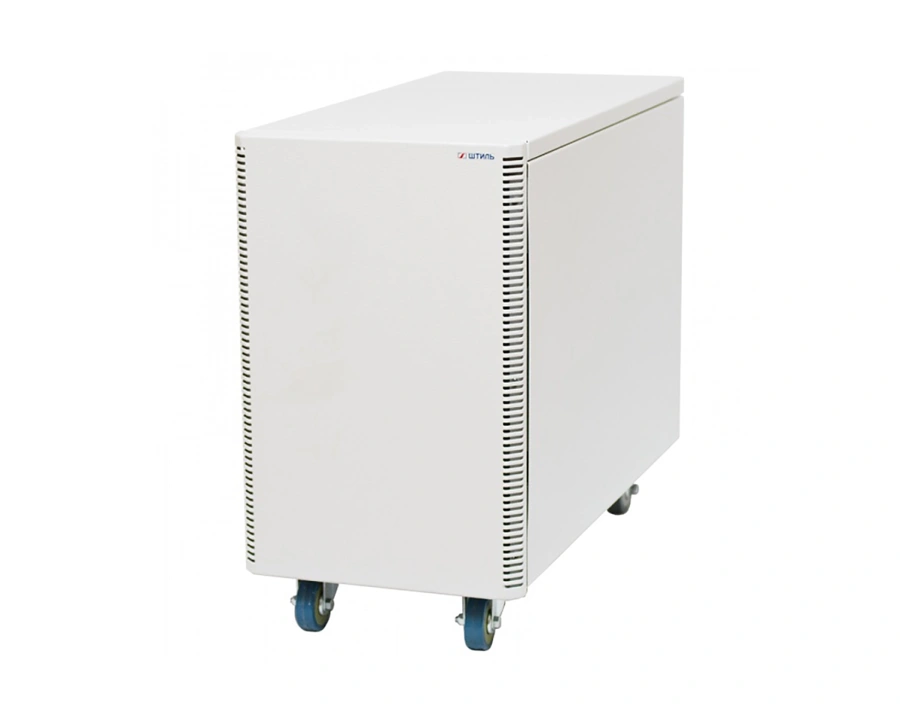

Штиль BMT-192-18-SL Батарейный модуль BMT-192-18-SL используется совместно с моделями однофазных ИБП «Штиль» ST1106SL, ST1110SL и ST3110SL напольного исполнения мощностью 6 или 10 кВА. Модуль представляет собой прочный металлический контейнер, в котором установлены аккумуляторные батареи. Габариты устройства соответствуют размерам моделей источников бесперебойного питания, благодаря чему модуль можно компактно установить рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 192 В. В нем установлены две группы из шестнадцати аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП ST1106SL, ST1110SL и ST3110SL в зависимости от уровня нагрузки.
|
Уровень нагрузки, %
|
10
|
20
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
|
Время автономной работы ИБП ST1106SL, мин
|
360
|
190
|
100
|
70
|
52
|
42
|
35
|
30
|
25
|
22
|
|
Время автономной работы ИБП ST1110SL и ST3110SL, мин
|
220
|
80
|
52
|
36
|
28
|
22
|
18
|
17
|
13
|
12
|
Для соединения с ИБП в BMT-192-18-SL имеется разъем TD50A «Андерсон».
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Совместимость
|
однофазные ИБП ST1106SL, ST1110SL, ST3110SL
|
|
Тип аксессуара
|
батарейные модули
|
|
Число фаз ИБП
|
1 в 1, 3 в 1
|
|
Форм-фактор
|
напольный
|
|
Страна производитель
|
Россия
|
|
Аккумуляторные батареи (АБ)
|
|
Тип АБ
|
герметичные, необслуживаемые, свинцово-кислотные
|
|
Номинальное напряжение АБ, В
|
192
|
|
Количество встроенных АБ 12В, шт.
|
32
|
|
Емкость одной 12-вольтовой АБ, Ач
|
9
|
|
Суммарная емкость АБ в модуле, Ач
|
18
|
|
Срок службы АБ, лет
|
7 (в зависимости от условий эксплуатации)
|
|
Подключение
|
|
Тип разъема для подключения к ИБП
|
TD50A
|
|
Надежность и эксплуатационные характеристики
|
|
Диапазон рабочей температуры, °С
|
от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25)
|
|
Диапазон температуры хранения, °С
|
от -20 до +40
|
|
Относительная влажность, %
|
от 0 до 95 (без конденсата)
|
|
Механические характеристики
|
|
Цвет корпуса
|
серый
|
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
667х250х725
|
|
Масса, кг
|
103
|
|
Гарантийный срок, мес
|
12
|
Комплект поставки
|
Батарейный модуль BMT-192-18-SL
|
1 шт.
|
|
Аккумуляторные батареи 12 В, 9 Ач
|
32 шт.
|
|
Батарейный кабель TD50А-TD50А-1-2х6
|
1 шт.
|
|
Батарейный кабель TD50А-T-1-2х6
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
