Описание Штиль ST1106SL (6000 ВА)

Штиль ST1106SL (6000 ВА) Онлайн ИБП ST1106SL применяется для обеспечения бесперебойного электропитания и индивидуальной/групповой защиты от нестабильного напряжения электроприборов суммарной мощностью 6 кВА /5,4 кВт в загородном доме, офисе или на производстве. Примерами нагрузки являются:

• отопительное оборудование (газовые и водонагревательные котлы, циркуляционные насосы);
• аудиооборудование и видеотехника;
• группы серверов, серверные стойки, компьютерные залы, ЦОДы;
• системы безопасности и контроля доступа.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, ST1106SL отлично функционирует в связке с дизельгенераторными установками.

ST1106SL – это ИБП онлайн топологии с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-310 В) без перехода в автономный режим;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.

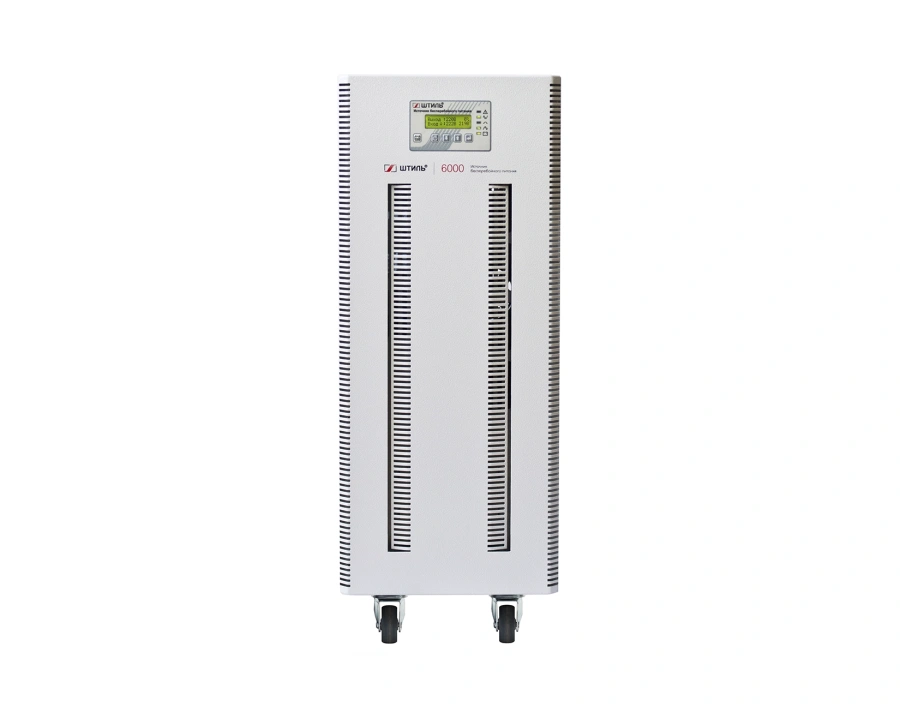

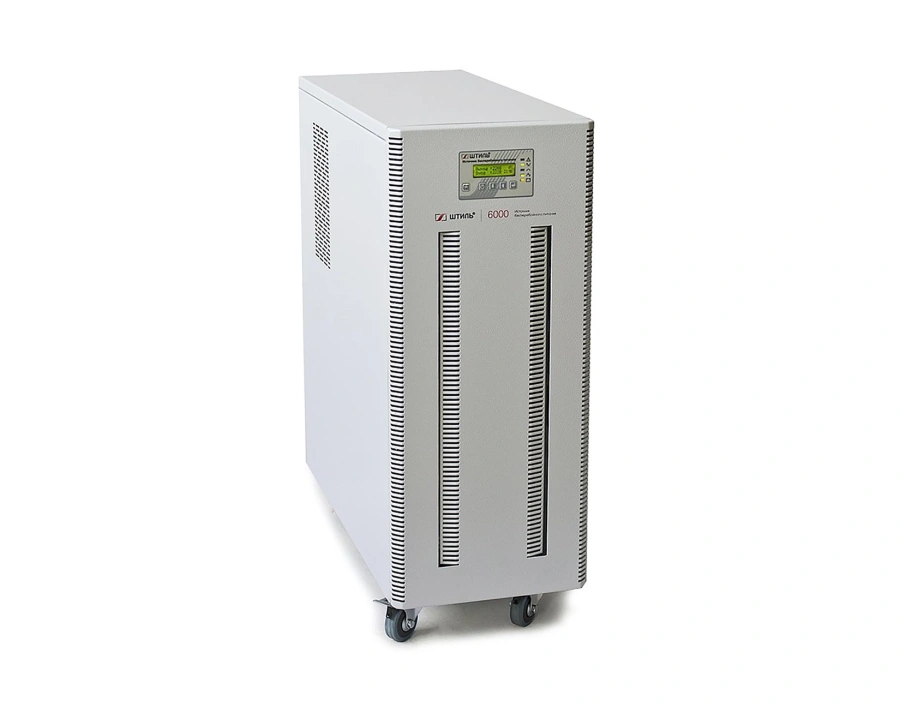

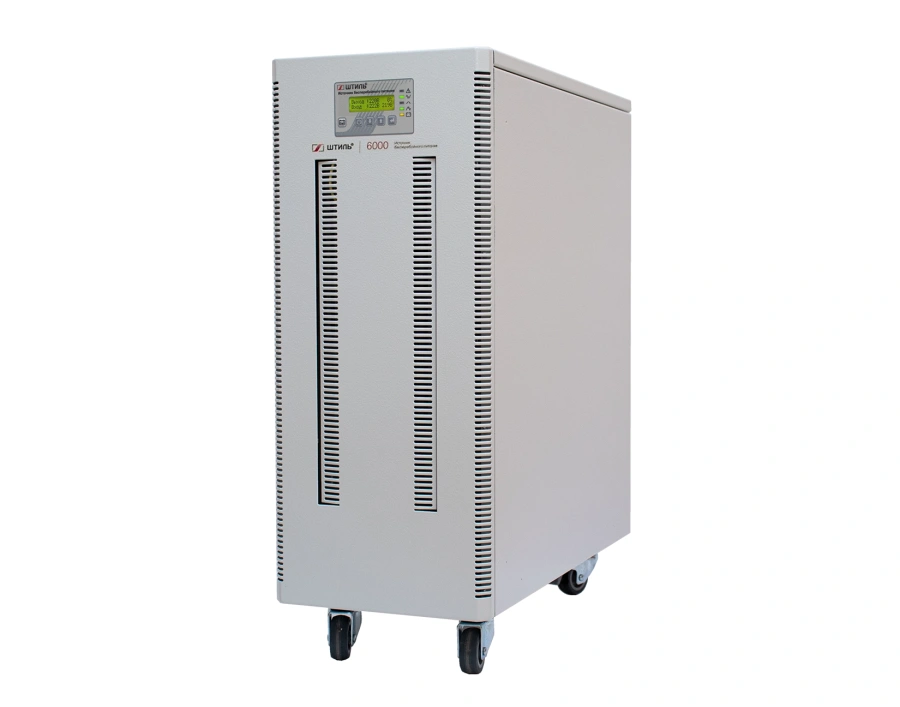

ИБП выполнен в компактном корпусе для напольного размещения (tower). Он устанавливается на любой ровной горизонтальной поверхности на поворотные колесики.

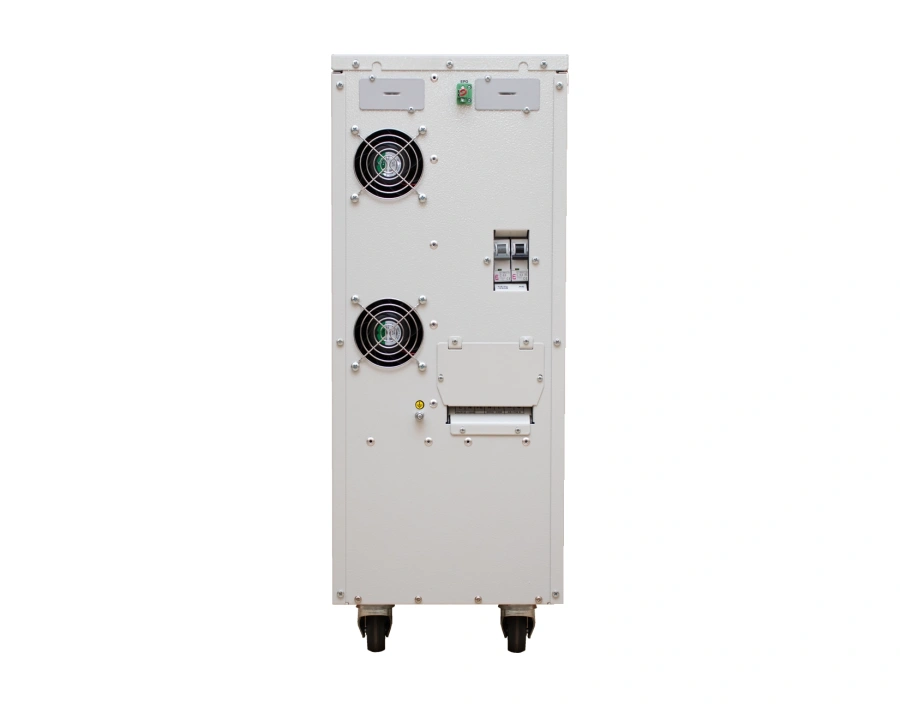

Для подключения нагрузки и электропитания предусмотрены клеммные колодки, которые располагаются в закрытом отсеке на задней панели устройства.

Для обеспечения автономной работы нагрузки ST1106SL имеет встроенные аккумуляторные батареи емкостью 9 Ач и зарядное устройство (ток от 1 до 4, шаг настройки – 0,5 А). При 100% нагрузке АБ обеспечат резервное питание подключенной электротехники в течение 5 минут. Для увеличения времени автономной работы (до 75 мин) к ИБП также можно подключить внешние батарейные модули. Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

В ST1106SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• заранее уведомить пользователя об износе АБ;
• точно прогнозировать время автономии при текущей нагрузке.

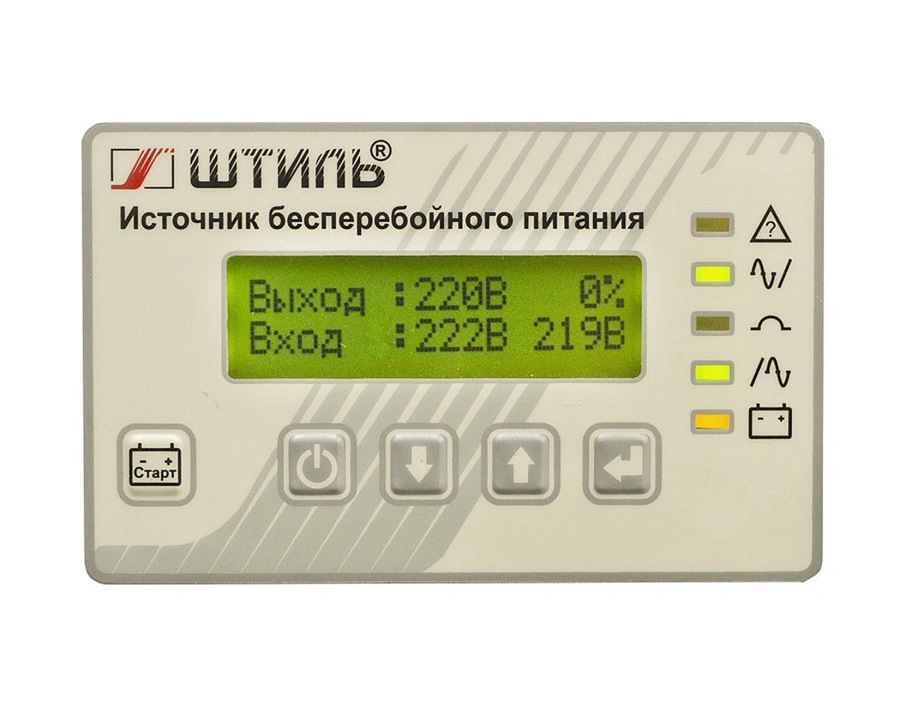

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

ST1106SL имеет электронную защиту от:

• короткого замыкания;
• длительной перегрузки по выходу;
• внутреннего перегрева.

После устранения причины срабатывания защиты устройство автоматически возобновляет свою работу.

Также ИБП обладает:

• защитой от импульсных перенапряжений (варистор – 2 кВ, 1/50 мкс);
• защитой сети от высокочастотных помех – 150 кГц - 30 МГц;
• защитой нагрузки от сетевых помех (между фазой и нейтралью) – до 2,5 кГц;
• аварийной защитой от неполадок в работе (при срабатывании нагрузка отключается или через встроенный байпас безразрывно переключается на сеть).

На задней панели ST1106SL предусмотрено два слота для установки карт мониторинга со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Контроль и отслеживание работы ИБП с установленной платой осуществляется в веб-браузере или через специальное ПО Shtyl Device Manager (SDM). Платы не входят в комплект поставки и приобретаются отдельно.

Особенности Штиль ST1106SL (6000 ВА)

• безразрывное мгновенное переключение на питание от АБ;
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.
• плавный пуск;
• резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
• увеличение времени резервного питания нагрузки до 75 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей;
• подключение внешних батарейных модулей;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга .
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
