Штиль ST1110SL (10 кВА) ИБП

Описание Штиль ST1110SL (10 кВА)

Штиль ST1110SL (10 кВА) Онлайн ИБП ST1110SL обеспечивает бесперебойное электропитание и надежную защиту от нестабильного напряжения однофазных электроприборов (индивидуально или в группе) бытового или коммерческого применения мощностью до 10 кВА /8 кВт, например:

• котельной и отопительной техники;
• аудиооборудования и видеотехники, ПК и периферийных устройств;
• IT-оборудования (серверов, групп серверов, небольших ЦОД);
• систем безопасности;
• сетевого оборудования, систем связи и телекоммуникационных узлов.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1110SL отлично функционирует в связке с дизельгенераторными установками.

ST1110SL – это ИБП топологии on-line с двойным преобразованием электроэнергии, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-310 В) без перехода в автономный режим;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.

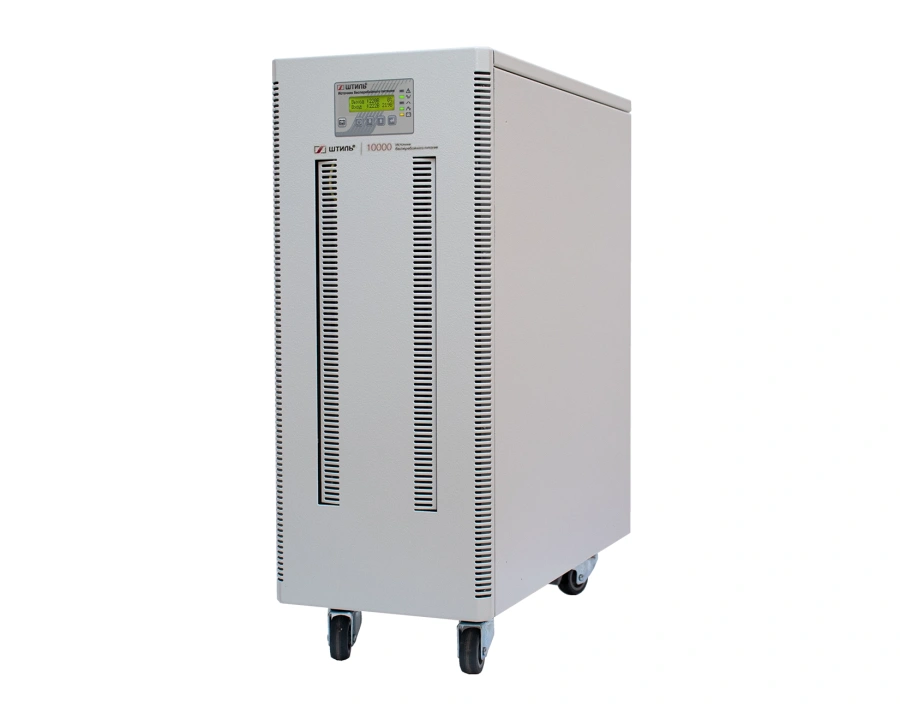

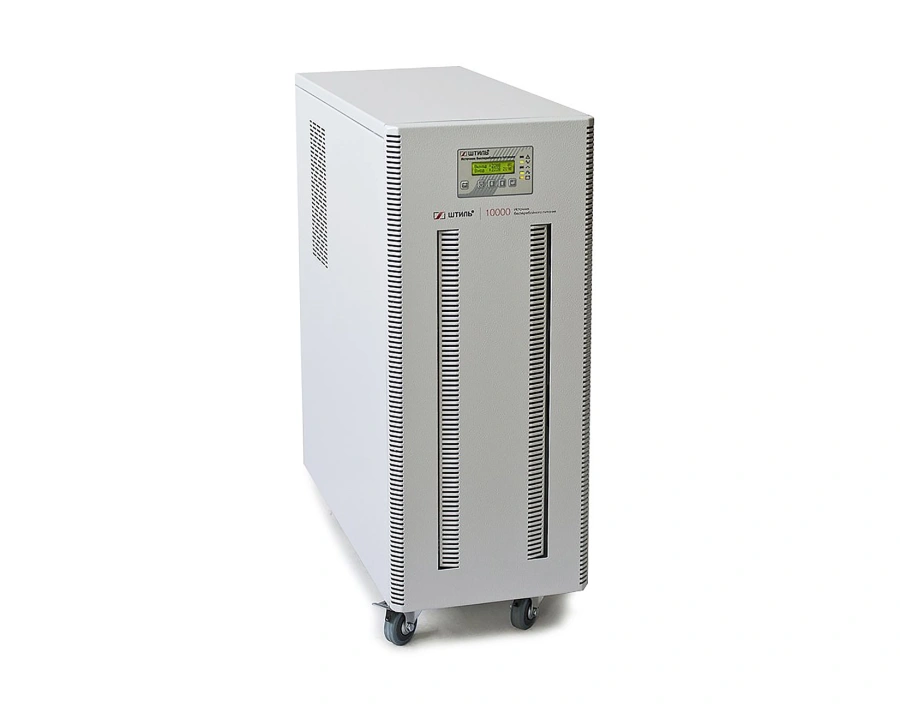

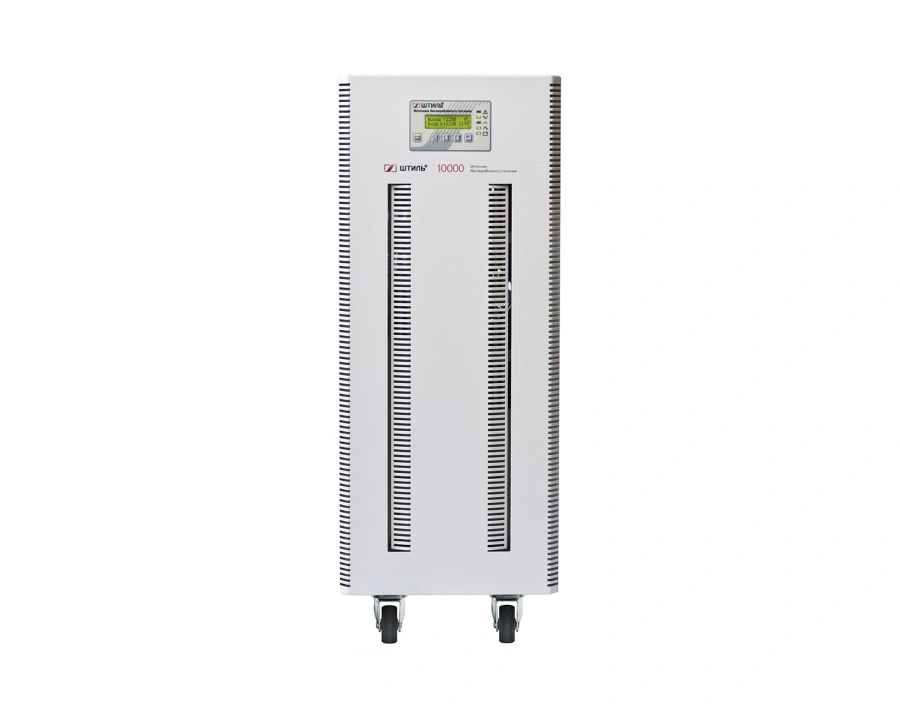

ИБП имеет компактный металлический корпус, предназначенный для напольного размещения (tower). Прибор устанавливается на любой ровной горизонтальной поверхности на поворотные колесики.

Электропитание и подключение нагрузки осуществляется через клеммные колодки, расположенные на задней панели корпуса.

В ST1110SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• заранее уведомить пользователя об износе АБ;
• точно прогнозировать время автономии при текущей нагрузке.

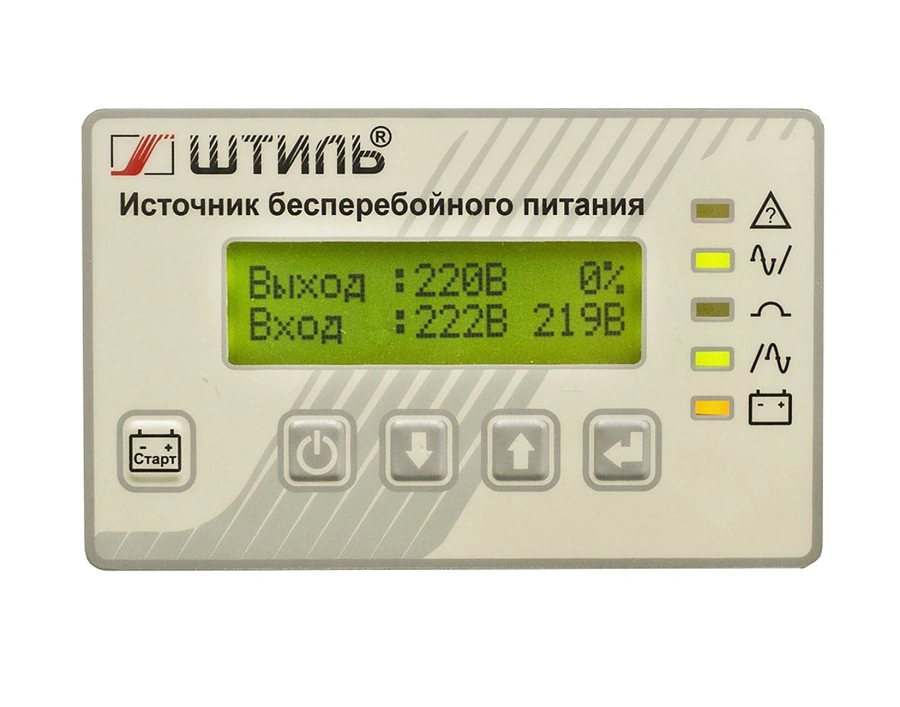

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

ST1110SL укомплектован электронной защитой от:

• перегрузки по выходу;
• короткого замыкания;
• внутреннего перегрева.

После устранения причины включения электронной защиты устройство самостоятельно перезапускается.

Кроме того, ИБП имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от любых неисправностей (при их возникновении устройство отключает нагрузку или переводит её питание через байпас на сеть).

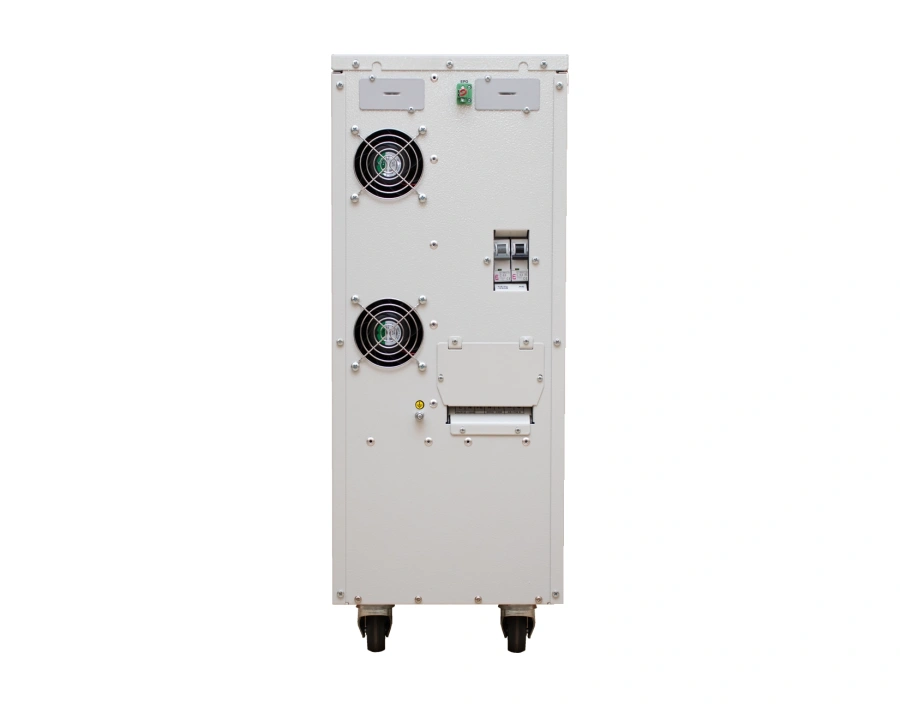

ИБП обладает функционалом для локального/удаленного мониторинга работы. На задней панели устройства предусмотрены два слота, в которые устанавливаются платы расширения со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Работа ИБП с установленной платой легко контролируется в веб-браузере или через специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки и приобретаются отдельно.

Особенности Штиль ST1110SL (10 кВА)

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,8;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.
• плавный пуск;
• резервное питание за счёт встроенных АБ в течение 5 минут (при 60% нагрузке);
• увеличение времени резервного питания нагрузки до 38 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
