Описание Штиль BMT-192-09-L

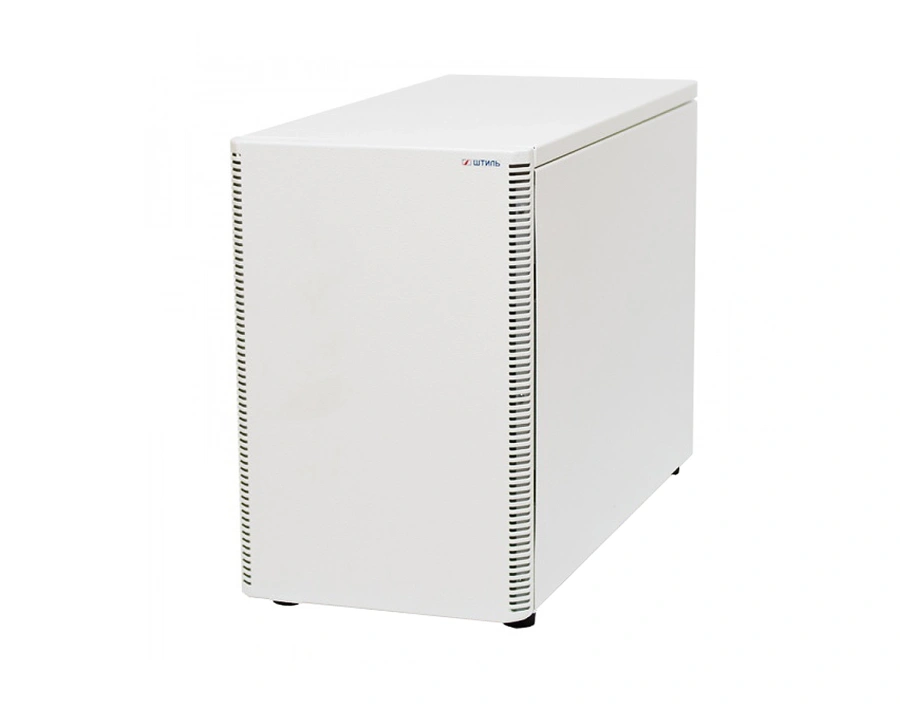

Штиль BMT-192-09-L Батарейный модуль BMT-192-09-L предназначен для совместного применения с напольными моделями однофазных ИБП серии ST-L мощностью 6-20 кВА (без встроенных АКБ). Устройство представляет собой металлический контейнер с уже предустановленными аккумуляторными батареями, которые позволяют обеспечить требуемое время автономной работы ИБП. Габаритные размеры модуля соответствуют размерам моделей источников бесперебойного питания, благодаря чему модуль может быть компактно установлен рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 192 В. В нем установлено шестнадцать аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП ST1106L, ST1110L, ST3110L, ST3115L или ST3120L в зависимости от уровня нагрузки.
|
Уровень нагрузки, %
|
10
|
20
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
|
Время автономной работы ИБП ST1106L, мин
|
120
|
45
|
25
|
20
|
15
|
12
|
10
|
8
|
7
|
5
|
|
Время автономной работы ИБП ST1110L или ST3110L, мин
|
50
|
23
|
12
|
10
|
7
|
5
|
2
|
0
|
0
|
0
|
|
Время автономной работы ИБП ST3115L, мин
|
33
|
13
|
8
|
5
|
2
|
0
|
0
|
0
|
0
|
0
|
|
Время автономной работы ИБП ST3120L, мин
|
23
|
10
|
5
|
2
|
0
|
0
|
0
|
0
|
0
|
0
|
Для соединения с ИБП в BMT-192-09-L предусмотрен разъем TD50A «Андерсон».
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Совместимость
|
однофазные ИБП ST1106L, ST1110L, ST3110L, ST3115L, ST3120L
|
|
Тип аксессуара
|
батарейные модули
|
|
Число фаз ИБП
|
1 в 1, 3 в 1
|
|
Форм-фактор
|
напольный
|
|
Страна производитель
|
Россия
|
|
Аккумуляторные батареи (АБ)
|
|
Тип АБ
|
герметичные, необслуживаемые, свинцово-кислотные
|
|
Номинальное напряжение АБ, В
|
192
|
|
Количество встроенных АБ 12В, шт.
|
16
|
|
Емкость одной 12-вольтовой АБ, Ач
|
9
|
|
Суммарная емкость АБ в модуле, Ач
|
9
|
|
Срок службы АБ, лет
|
7 (в зависимости от условий эксплуатации)
|
|
Подключение
|
|
Тип разъема для подключения к ИБП
|
TD50A
|
|
Надежность и эксплуатационные характеристики
|
|
Диапазон рабочей температуры, °С
|
от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25)
|
|
Диапазон температуры хранения, °С
|
от -20 до +40
|
|
Относительная влажность, %
|
от 0 до 95 (без конденсата)
|
|
Механические характеристики
|
|
Цвет корпуса
|
серый
|
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
438х250х572
|
|
Масса, кг
|
58
|
|
Гарантийный срок, мес
|
12
|
Комплект поставки
|
Батарейный модуль BMT-192-09-L
|
1 шт.
|
|
Аккумуляторные батареи 12 В, 9 Ач
|
16 шт.
|
|
Батарейный кабель TD50А-TD50А-1-2х6
|
1 шт.
|
|
Батарейный кабель TD50А-T-1-2х6
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
