Штиль ST3110L ИБП (10 кВА)

Описание Штиль ST3110L

Штиль ST3110L Онлайн ИБП ST3110L с трехфазным входом и однофазным выходом служит для обеспечения бесперебойного электропитания и защиты от перепадов напряжения в сети 380 В ответственных однофазных электроприборов суммарной мощностью до 10 кВА /8 кВт, например:

• дорогостоящей бытовой техники;
• серверов, небольших дата-центров и компьютерных залов;
• IT-инфраструктуры офисов и сетевого оборудования;
• телекоммуникационного оборудования и систем связи;
• систем безопасности, охранной и аварийной сигнализации.

ИБП ST3110L, благодаря конфигурации 3 в 1, позволяет подключить однофазную нагрузку к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключит возможность сетевого перекоса и избавит от необходимости постоянной межфазной балансировки.

ST3110L – это ИБП онлайн топологии с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3110L отлично функционирует в связке с дизельгенераторными установками.

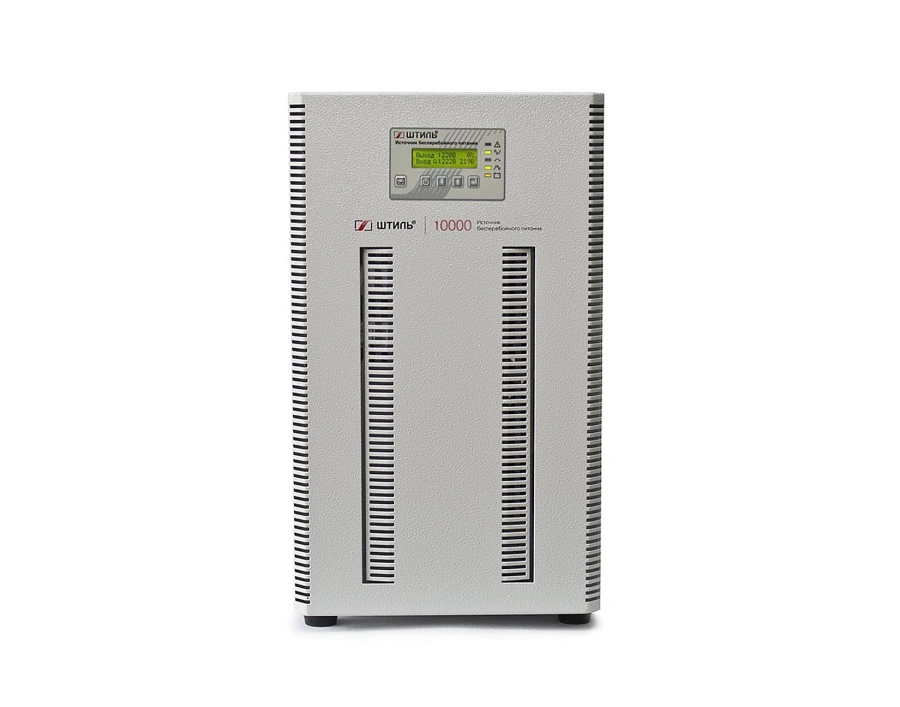

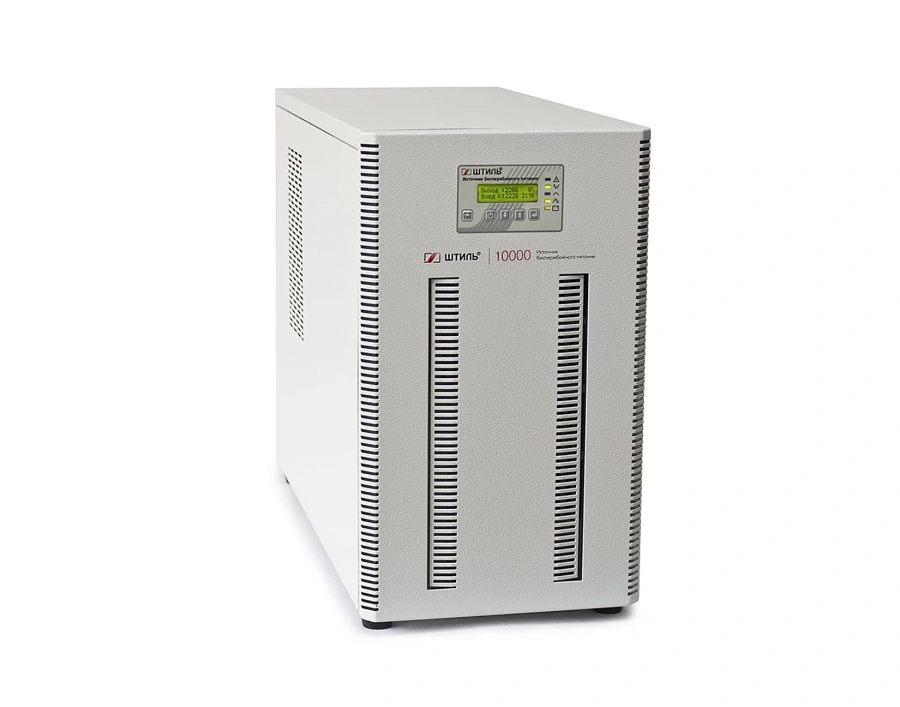

ИБП имеет напольное исполнение (tower) – устройство устанавливается на любой ровной горизонтальной поверхности.

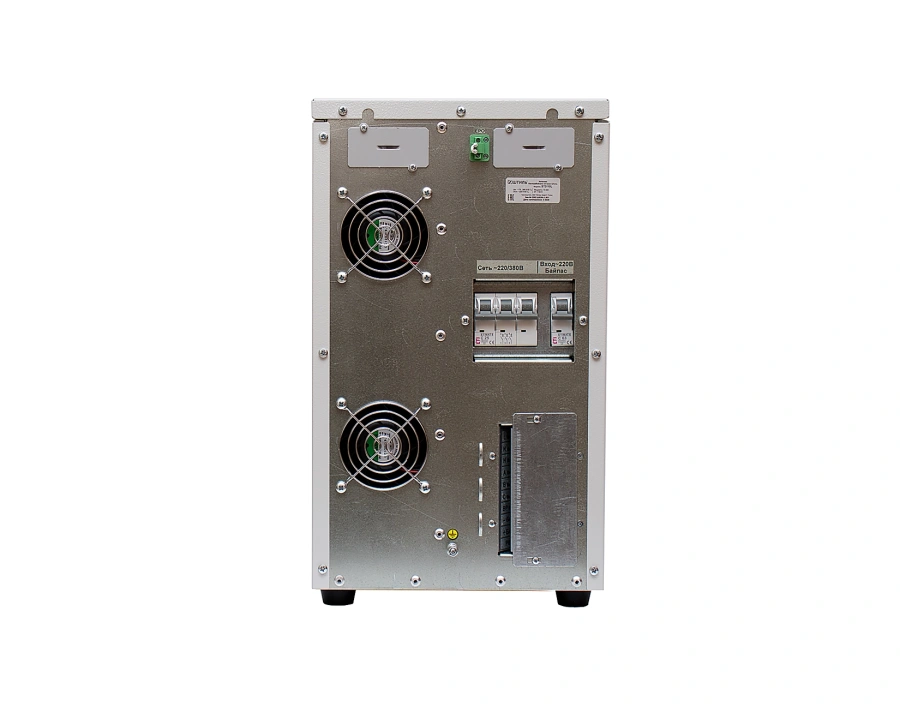

Подключение нагрузки и электропитание устройства осуществляется через клеммные колодки, расположенные на тыльной стороне корпуса.

В целях обеспечения автономной работы ИБП имеет встроенное ЗУ (ток от 1 до 4, шаг настройки 0,5 А) и разъем для подсоединения внешних АБ. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 1 ч или 1,5 ч соответственно (при 100% нагрузке).

Установка АБ осуществляется в специальные батарейные модули или стеллажи. Подобрать оптимальное решение по емкости аккумуляторных батарей и их размещению вам всегда помогут наши специалисты отдела продаж.

В ST3110L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

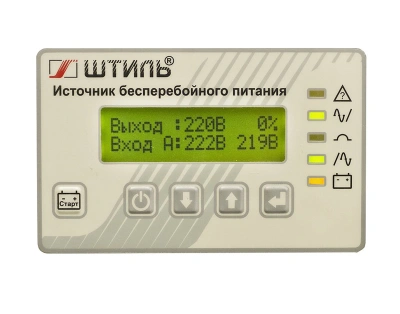

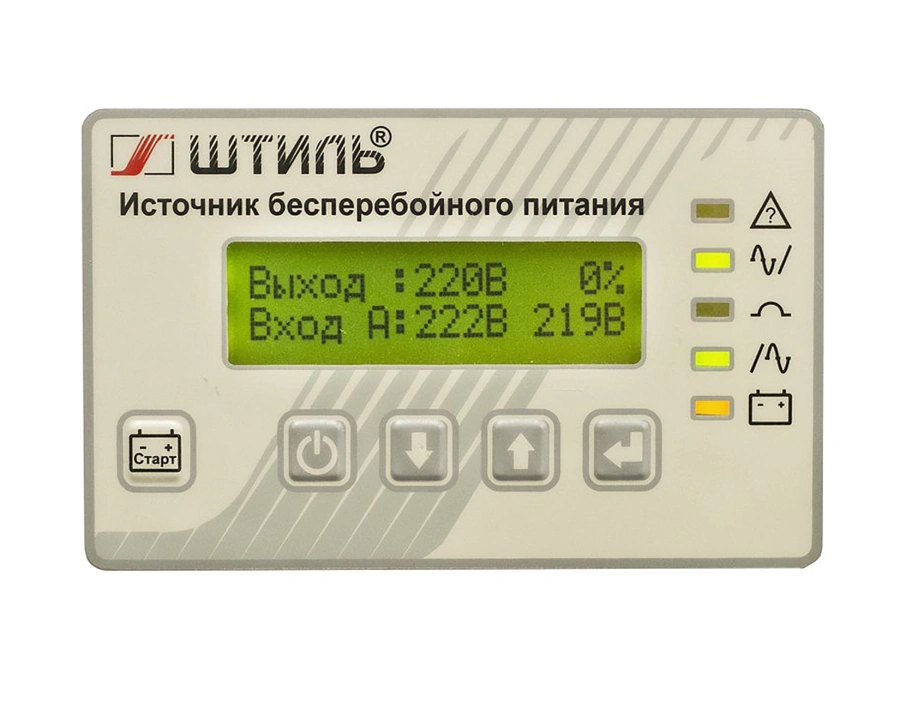

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Авария» – произошла авария в работе устройства;
• «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);
• «Байпас» – выполнен переход на байпас;
• «Выход» – на нагрузку подано напряжение;
• «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• частота входной сети и выхода;
• значение напряжения батарей;
• активная и полная мощность нагрузки;
• состояние выхода и аварии с указанием причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

ST3110L оснащен современной электронной защитой от:

• перегрузки;
• короткого замыкания;
• внутреннего перегрева.

ИБП автоматически выполнят перезапуск после того, как причина срабатывания защиты будет устранена.

Также устройство обладает:

• защитой сети от высокочастотных помех – 150 кГц - 30 МГц;
• защитой нагрузки от сетевых помех (между фазой и нейтралью) – до 2,5 кГц;
• аварийной защитой от любых неполадок (при её срабатывании потребители отключаются либо безразрывно через байпас переводятся на сеть).

Использование отдельного ввода для автоматического электронного байпаса позволяет предотвратить перекос нагрузки на одну из питающих фаз при работе в режиме байпас.

Для модели ST3110L предусмотрен локальный/удаленный мониторинг работы. На задней панели устройства есть несколько слотов для установки плат расширения со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Работу ИБП с установленной платой можно отслеживать в веб-браузере или через специальное ПО Shtyl Device Manager (SDM).

Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.

Особенности Штиль ST3110L

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,8;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.
• трехфазный вход и однофазный выход;
• плавный пуск;
• резервное питание до 1 ч или до 1,5 ч (при установке внешнего ЗУ) при 100% нагрузке;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
