Штиль ST3115L ИБП (15 кВА)

Описание Штиль ST3115L

Штиль ST3115L Онлайн ИБП ST3115L с трехфазным входом и однофазным выходом предназначен для обеспечения бесперебойного электропитания и защиты от перепадов напряжения в сети 380 В приборов коммерческого и промышленного назначения суммарной мощностью до 15 кВА /12 кВт, например:

• серверных, компьютерных залов и дата-центров;
• телекоммуникационной техники и систем связи;
• станочного и конвейерного оборудования;
• систем видеонаблюдения и безопасности.

Благодаря конфигурации 3 в 1 ИБП позволяет подключить однофазную нагрузку к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключит возможность сетевого перекоса и избавит от необходимости постоянной межфазной балансировки.

ST3115L – ИБП онлайн топологии с высокочастотным двойным преобразованием напряжения, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3115L отлично функционирует в связке с дизельгенераторными установками.

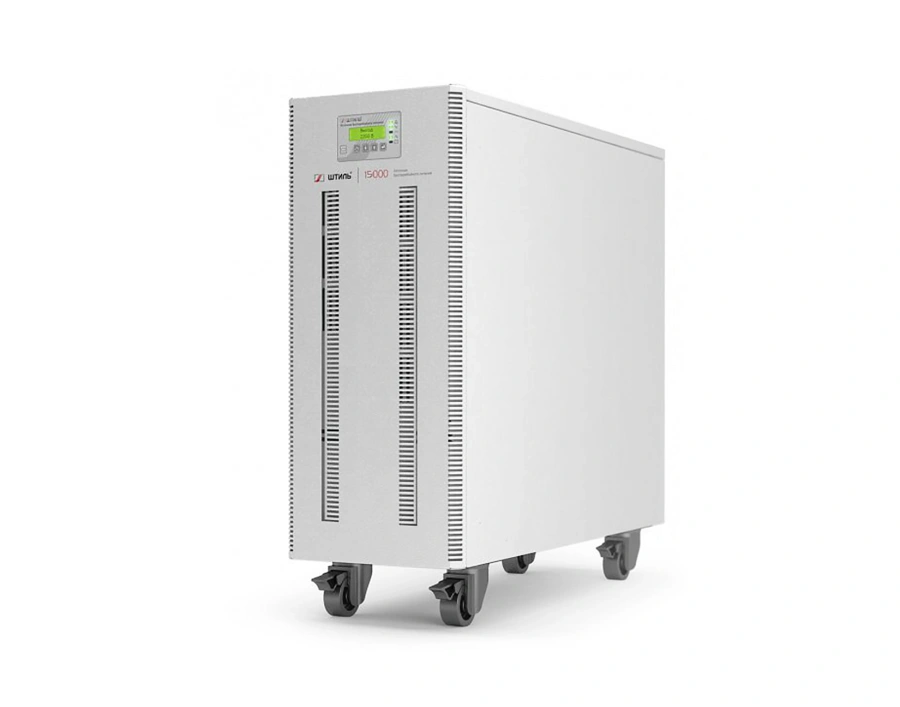

ИБП имеет напольное исполнение (tower), которое предполагает установку устройства на любой ровной горизонтальной поверхности на поворотные колесики.

Подключение нагрузки и входной сети осуществляется через клеммные соединения.

Для обеспечения автономной работы нагрузки в ИБП предусмотрено встроенное зарядное устройство (ток 2 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 150 Ач, что обеспечит автономную работу в течение 1 ч при 100% нагрузке.

Установка внешних батарей осуществляется в специальные батарейные модули или стеллажи.

В ST3115L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• заранее уведомить пользователя об износе АБ;
• точно прогнозировать время автономии при текущей нагрузке.

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:

• «Авария» – произошла авария в работе устройства;
• «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);
• «Байпас» – выполнен переход на байпас;
• «Выход» – на нагрузку подано напряжение;
• «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• частота входной сети и выхода;
• значение напряжения батарей;
• активная и полная мощность нагрузки;
• состояние выхода;
• аварии с указанием причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

ST3115L оснащен современной электронной защитой от:

• перегрузки по выходу;
• короткого замыкания;
• внутреннего перегрева.

После ликвидации причины активации защиты ИБП автоматически перезапускается.

Кроме того, модель имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от неполадок (в случае её срабатывания подключенная нагрузка либо отключается, либо через байпас переводится на сеть).

Для проведения локальной настройки и мониторинга в модели ST3115L используется интерфейс RS232.

Для проведения дополнительного удаленного/локального мониторинга на задней панели корпуса предусмотрен слот, позволяющий установить плату расширения со следующими интерфейсами:

• Ethernet;
• «сухие» контакты.

Обратите внимание на то, что плата расширения не входит в стандартную комплектацию и приобретается отдельно.

Особенности Штиль ST3115L

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,8;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.
• трехфазный вход и однофазный выход;
• плавный пуск;
• резервное питание до 1 ч при 100% нагрузке;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
