Описание

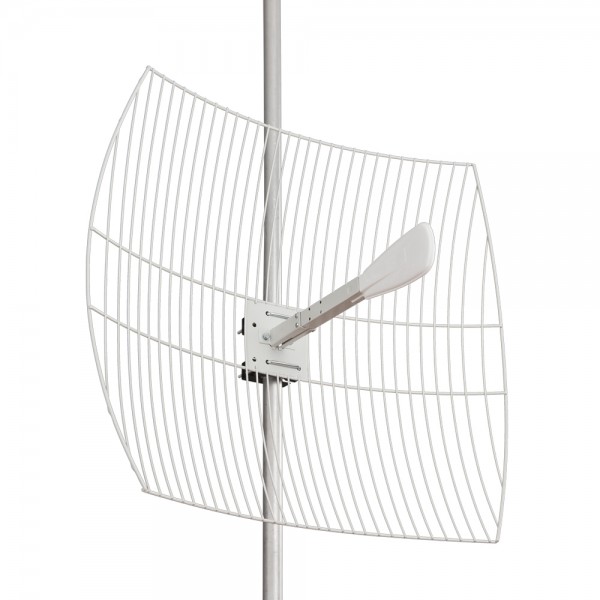

Направленная параболическая антенна с сетчатой конструкцией. Работает на частотах 1700-2700 МГц — можно использовать для Wi-Fi 2.4 ГГц и подключения 4G-модемов.
Высокий коэффициент усиления (24 дБи) отлично подойдёт для создания моста "Точка-Точка" или мощного клиента сети Wi-Fi.
Широкий диапазон частот обеспечивает гибкость использования с сотовым модемом — в сетях 3G (UMTS2100) и 4G (LTE 1800, 2600). Антенна обеспечит уверенный дальний приём и идеальна для работы со всеми операторами.
Конструкция включает облучатель, проволочный параболический прямофокусный рефлектор и крепления. Рефлектор окрашен порошковой полимерной краской. Остальные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную и безотказную эксплуатацию.
Особенности
-
Работа в частотном диапазоне 1700 - 2700 МГц
-
Обеспечение уверенной связи с базовой станцией на расстоянии до 25 км в условиях прямой видимости
-
Возможность установки на высокую мачту за счёт низкой ветровой нагрузки
Внимание! Для использования антенны требуется докупить высокочастотную кабельную сборку. На одном конце разъём должен быть N-type male, на другом — подходящий для подключения к Вашему радиоустройству / модему.
Монтаж
- Установите две лапки основания держателя облучателя на вогнутую сторону отражателя. Закрепите винтами (2 шт.) с гайками (2 шт.), шайбами (2 шт.) и гроверами (2 шт.).
- Вставьте держатель облучателя (квадратную трубу) в основание держателя. При этом выберите пару отверстий исходя из нужной рабочей частоты излучения (см. иллюстрацию). Закрепите держатель винтами (2 шт. тонкие) с гайками (2 шт.) и шайбами (4 шт.).
- Определите необходимую поляризацию излучения (вертикальная или горизонтальная). В зависимости от нее монтируйте антенну горизонтально или вертикально. Установите кронштейн на тыльную сторону отражателя, треугольная плоскость должна быть сверху. Закрепите к отражателю винтами (3 шт.) с гайками (3 шт.), шайбами (3 шт.) и гроверами (3 шт.).
- Приложите зажимы для трубы плоской стороной сбоку кронштейна. Вставьте U-образные болты в зажимы и кронштейн, обхватив тем самым трубу. Закрепите U-болты гайками (4 шт.) с шайбами (4 шт.) и гроверами (4 шт), не затягивайте гайки. Отрегулируйте наклон антенны в вертикальной плоскости и поворот в горизонтальной плоскости. Затяните гайки.
- Вставьте кабель в держатель, выведите его с тыльной стороны отражателя. Подключите кабель к разъёму облучателя. Вставьте облучатель в держатель до упора.
- Подключите радиоустройство / модем к кабелю.
Технические характеристики
Диапазон частот
|
1700 - 2700 МГц
|
Стандарты
|
Wi-Fi 2.4 ГГц
3G (UMTS 2100)
4G (LTE 1800, 2600), YOTA
|
Коэффициент усиления
|
24 дБи
|
Разъём
|
1x N-типа (female) для подключения кабеля
|
КСВН в диапазоне частот
|
Не более 1.5
|
Поляризация
|
Вертикальная или горизонтальная (когда устройство можно повернуть на 90° в вертикальной плоскости)
|
Импенданс
|
50 Ом
|
Максимальная подводимая мощность
|
100 Вт
|
Допустимая ветровая нагрузка
|
25 м/с
|
Температура окружающей среды рабочая
|
-40.. +50 °C
|
Влажность окружающей среды рабочая
|
0.. 100%
|
Размеры
|
800 x 690 x 130 мм
|
Крепление
|
На мачту
|
Поддержка MIMO
|
Нет
|
Рупорная конструкция
|
Нет
|
Комплект поставки
Антенна
|
1 шт.
|
Набор креплений
|
1 шт.
|
-
Производитель:
Wispen
-
Под заказ:
да
