Описание

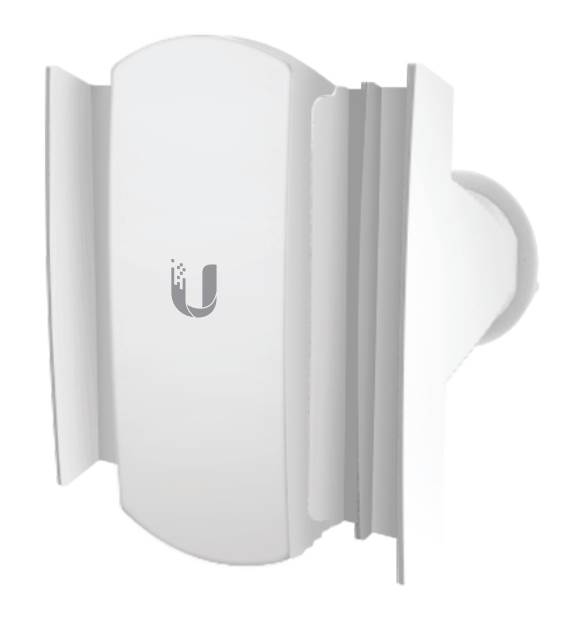

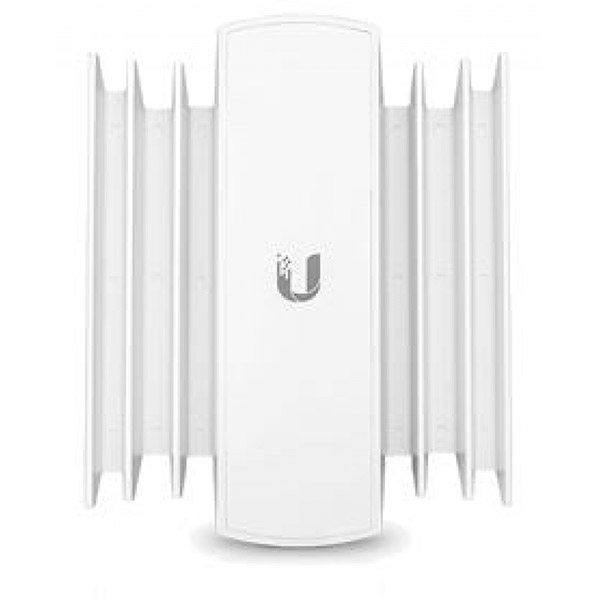

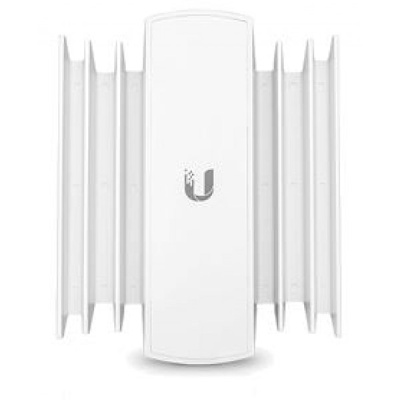

Компактная изолированная антенна, обладающая высокоэффективной диаграммой излучения. Ослабленные боковые лепестки и чрезвычайно низкое обратное излучение обеспечивают наилучшее соотношение затухания несогласованности и незначительное боковое излучение. Антенны идеально подходят для установки в местах с высокими требованиями к совместному размещению.
Применяется в качестве заменяемой антенны для PrismStation 5AC 45, IsoStation 5AC, IsoStation M5. Имеется несколько моделей с различной шириной луча:
- PrismAP‑5‑30
- PrismAP‑5‑45
- PrismAP‑5‑60
- PrismAP‑5‑90
Технические характеристики
|
Размеры
|
152.1 x 186.8 x 113.2 мм
|
|
Вес
|
920 г
|
|
Поддерживаемый частотный диапазон
|
5.15 - 5.85 ГГц
|
|
Усиление
|
13 дБи
|
|
Ширина луча при горизонтальной поляризации
|
90°
|
|
Ширина луча при вертикальной поляризации
|
90°
|
|
Ширина диаграммы направленности по углу места
|
45°
|
|
КСВН (макс.)
|
2:1
|
|
Стойкость к ветру
|
До 200 км/ч
|
|
Ветровая нагрузка
|
46 ньютон при 200 км/ч
|
|
Поляризация
|
двойная линейная, вертикальная и горизонтальная
|
|
Кросс-поляризационная развязка
|
17 дБ
|
|
Температура окружающей среды рабочая
|
-40.. +70 °C
|
|
MIMO
|
2x2
|
|
Угол излучения в верт. пл.
|
90°
|
|
Рабочая частота
|
5 ГГц
|
|
Мин. рабочая температура
|
-40 С
|
|
Линейка (по модельному ряду)
|
Ubiquiti PrismAP
|
Комплект поставки
|
PrismAP‑5‑90
|
1 шт.
|
|
Руководство по быстрой установке
|
1 шт.
|
-
Производитель:
Ubiquiti
-
Под заказ:
да
