Описание

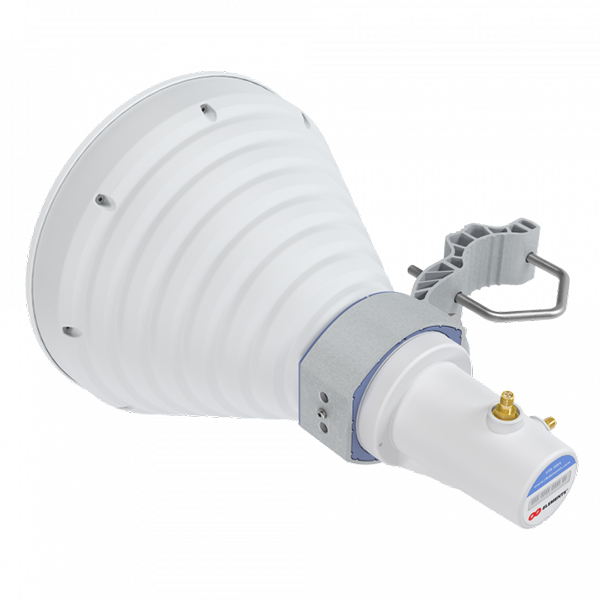

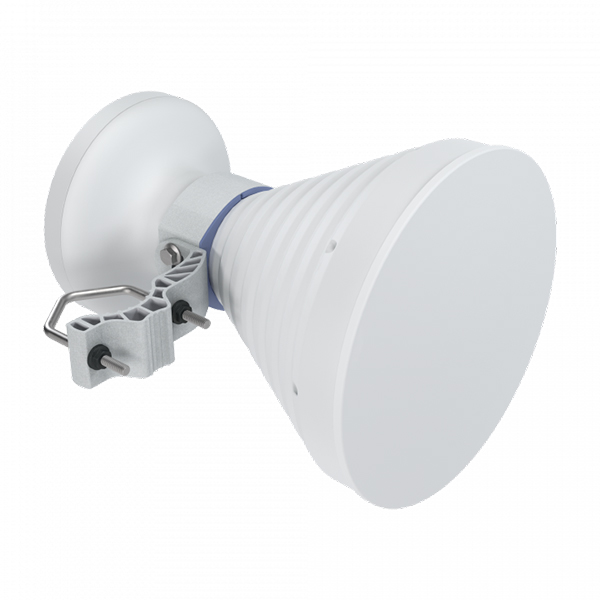

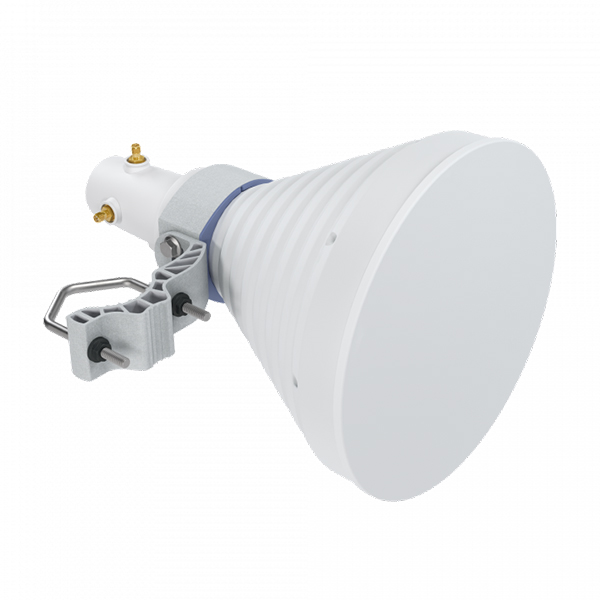

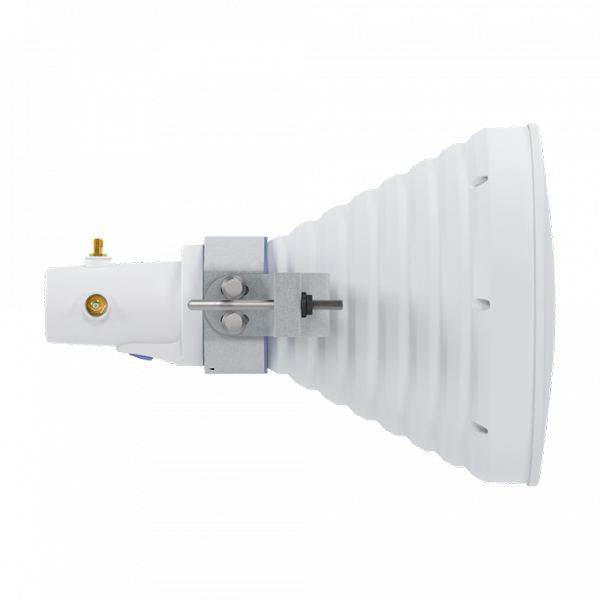

Компактная симметричная секторная антенна от RF elements, обладающая уникальными формой луча и характеристиками, а также низкими потерями. Диаграмма направленности симметрична как в вертикальной, так и в горизонтальной плоскости. Усиление антенны и диаграмма направленности сбалансированы относительно частот и практически не изменяются во всём диапазоне.
Антенна не имеет боковых лепестков благодаря фокусировке излучения сигнала в один главный луч. Такие характеристики излучения позволяют сохранить самый важный для беспроводной связи ресурс — спектр. Устройство не теряет своей эффективности при совместном размещении. Вы можете заменить плохо работающую 90° секторную антенну на три 30° антенны StarterHorn, что позволит подключить больше клиентов и предоставить им более высокую пропускную способность.
Особенности
-
Превосходные характеристики луча
-
Уникальная устойчивость к шуму
-
Высокая эффективность главного лепестка
-
Независимость ширины луча и коэффициента усиления от частоты
-
Отличная возможность совместного размещения
-
Различные вариации совместимости с другими радиоустройствами
-
Компактность и прочность конструкции
-
Простая сборка и установка
Технические характеристики
|
Разъём антенны
|
2х RP-SMA (female), порт волновода
|
|
Тип антенны
|
Рупорная симметричная
|
|
Материал
|
УФ-стойкий АБС-пластик, полиэтилен, алюминий, нержавеющая сталь
|
|
Степень защиты корпуса
|
IP55
|
|
Огнестойкость
|
UL 94 HB
|
|
Допустимый диаметр мачты
|
20–55 мм (рекомендовано ближе к 55 мм)
|
|
Температура окружающей среды рабочая
|
-30.. +55 °C
|
|
Сопротивление ветру
|
До 160 км/ч
|
|
Ветровая нагрузка
|
23 ньютон при 160 км/ч
|
|
Максимальный угол наклона
|
±30°
|
|
Вес
|
1.3 кг — одно устройство
1.9 кг — одно устройство, включая упаковку
20.9 кг — упаковка (10 устройств)
|
|
Размеры
|
301 х 261 х 214 мм — устройство
269 х 240 х 240 мм — устройство в упаковке
1210 х 490 х 277 мм — упаковка (10 устройств)
|
|
Рабочий диапазон
|
5150–5950 МГц
|
|
Коэффициент усиления
|
18 дБи
|
|
Эффективность главного лепестка*
|
92%
|
Угол излучения
в горизонтальной плоскости -3 дБ
|
Г 20° / В 20°
|
Угол излучения
в вертикальной плоскости -3 дБ
|
Г 20° / В 20°
|
Угол излучения
в горизонтальной плоскости -6 дБ
|
Г 30° / В 30°
|
Угол излучения
в вертикальной плоскости -6 дБ
|
Г 30° / В 30°
|
|
Коэффициент обратного излучения
|
33 дБ
|
|
Совместимые беспроводные платформы
|
Ubiquiti PrismStation 5AC, IsoStation 5AC, IsoStation M5
Любые радиоустройства с коаксильным выходом
|
Комплект поставки
|
Антенна
|
1 шт.
|
|
Переходник STA-SMA
|
1 шт.
|
|
Комплект креплений
|
1 шт.
|
