Описание

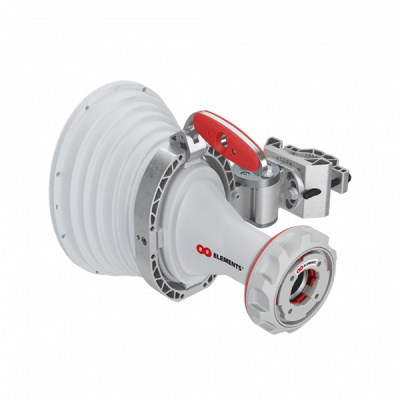

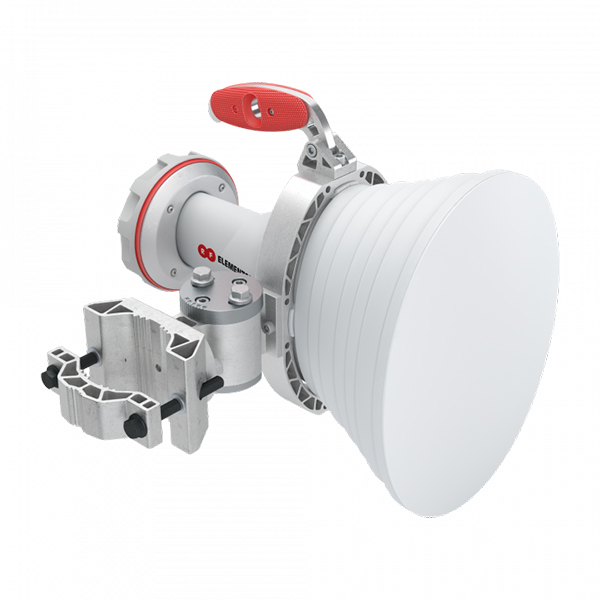

Асимметричная рупорная антенна с высоким коэффициентом усиления, оснащённая быстрозажимным волноводным разъёмом TwistPort. Не имеет боковых лепестков благодаря фокусировке излучения сигнала в один главный луч, что обеспечивает повышенную эффективность главного лепестка. Диаграмма направленности широкая по горизонтали и узкая по вертикали. Усиление антенны и диаграмма направленности сбалансированы относительно частот и практически не изменяются во всём диапазоне. Все эти особенности наряду с превосходным шумоподавлением делают рупорные антенны отличным решением для создания высокопроизводительной базовой станции (несколько точек доступа "бок о бок") или в сложной помеховой обстановке.
Антенна обладает углами излучения 30° в горизонтальной плоскости и 20° в вертикальной, но её можно повернуть на 90°, благодаря чему угол излучения в горизонтальной плоскости будет составлять 20°, а в вертикальной 30°. Это возможно благодаря специально разработанному креплению, позволяющему поменять местами ручку и кронштейн. Экструдированное алюминиевое кольцо повышает конструктивную прочность крепления, делая этот процесс простым и быстрым.
Технические характеристики
|
Разъём антенны
|
TwistPort — Быстрозажимной волноводный разъём
|
|
Тип антенны
|
Рупорная
|
|
Материал
|
УФ-стойкий АБС-пластик, поликарбонат, полиэтилен высокой плотности, алюминий, нержавеющая сталь
|
|
Степень защиты корпуса
|
IP55
|
|
Допустимый диаметр мачты
|
40–80 мм (рекомендовано ближе к 80 мм)
|
|
Температура окружающей среды рабочая
|
-35.. +60 °C
|
|
Вес
|
4.2 кг — одно устройство
6.3 кг — одно устройство, включая упаковку
|
|
Размеры
|
385 х 376 х 304 мм — устройство
483 х 334 х 235 мм — устройство в упаковке
|
|
Сопротивление ветру
|
До 160 км/ч
|
|
Ветровая нагрузка
|
67 ньютон при 160 км/ч
|
|
Максимальный угол наклона
|
±20° (по вертикали и горизонтали)
|
|
Рабочий диапазон
|
5180–6000 МГц
|
|
Коэффициент усиления
|
20.5 дБи
|
|
Эффективность главного лепестка*
|
95%
|
|
Угол излучения в горизонтальной плоскости -3 дБ
|
Г 21° / В 21°
|
|
Угол излучения в вертикальной плоскости -3 дБ
|
Г 15° / В 15°
|
|
Угол излучения в горизонтальной плоскости -6 дБ
|
Г 30° / В 30°
|
|
Угол излучения в вертикальной плоскости -6 дБ
|
Г 20° / В 20°
|
|
Коэффициент обратного излучения
|
35 дБ
|
