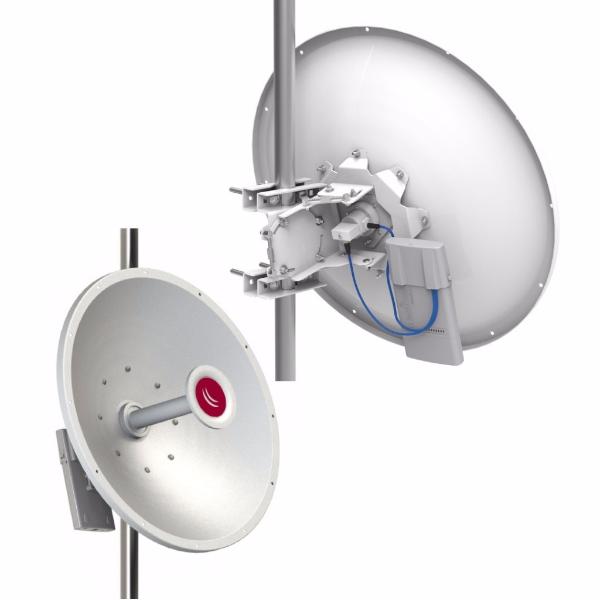

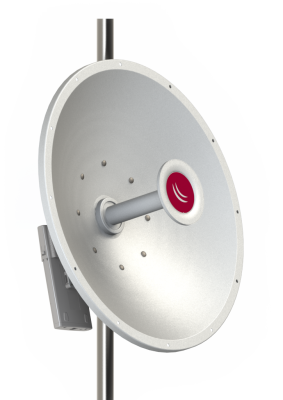

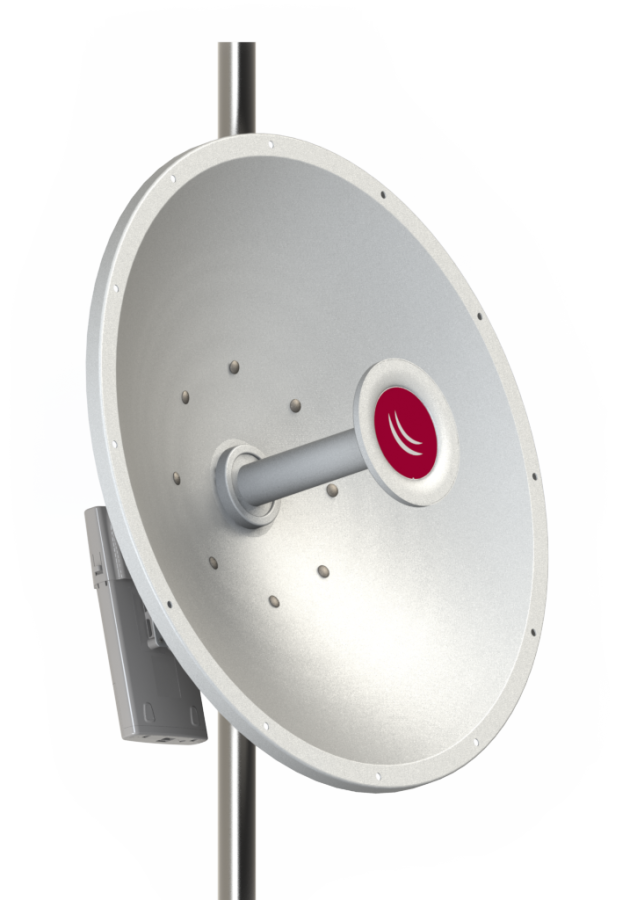

Описание Mikrotik mANT30 PA (MTAD-5G-30D3-PA)
Mikrotik mANT30 PA (MTAD-5G-30D3-PA - Антенна диапазона 5 ГГц с усилением 30 дБи спроектирована специально для работы с устройством BaseBox 5. Связка антенны mANT PA и точки доступа позволяет оперативно создавать мощные 2x2 MIMO PtP ("Точка-Точка") высокоскоростные каналы беспроводной связи профессионального класса. Набор креплений и высокочастотные кабельные сборки входят в комплект поставки.
Фирменные радиоустройства BaseBox 5, и NetMetal 5, RB922UAGS-5HPacD-NM без проблем интегрируются с параболической антенной. Точки доступа Rocket M также подойдут, но их нужно будет закрепить на мачте (а не прямо на самой тарелке, как в случае с точками доступа MikroTik). Установка антенны не требует каких-либо специальных инструментов, достаточно установить её на крепления, поставляемые в комплекте с антенной.
Вы легко можете перейти с двойной линейной поляризации на двойную наклонную (slant 45°), причём совершенно бесплатно —достаточно пересобрать антенну по инструкции производителя.
Смена поляризации на наклонную может оказать положительное влияние на радиоканалы "Точка-Точка":
- уменьшить радиочастотные помехи при работе в зашумлённых местах;
- уменьшить влияние близко расположенных радиоустройств;
- выровнять уровни сигналов для радиоканалов над поверхностью воды.

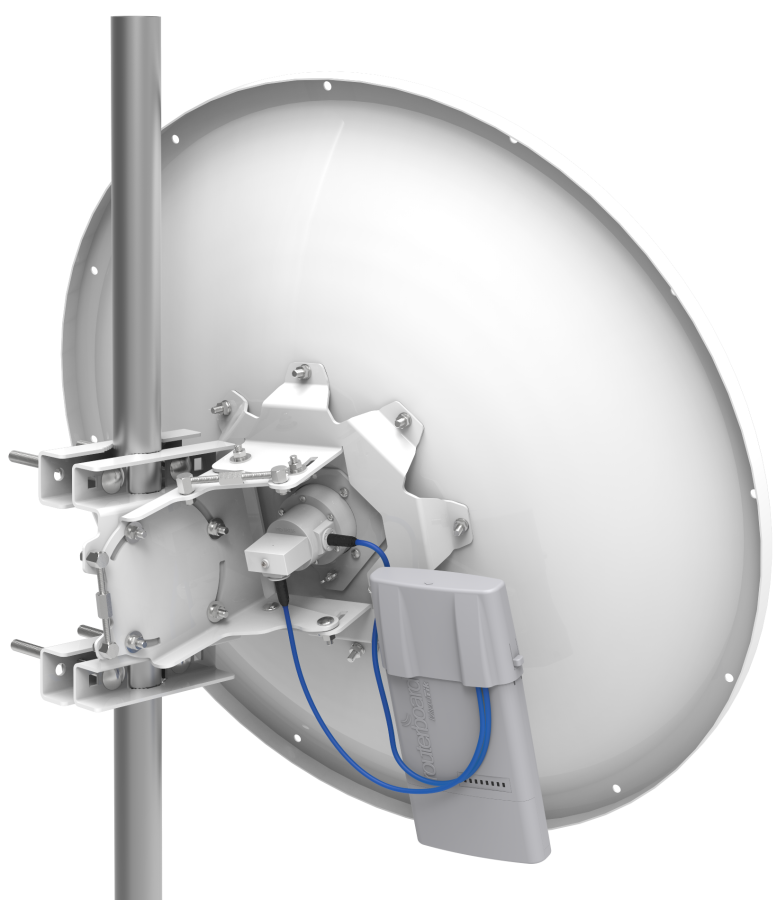

Версия PA (Precision Mount) позволяет более точно и удобно юстировать антенну благодаря особенному креплению. При настройке положения не нужно удерживать и наклонять антенну — достаточно крутить ключом специальную штангу.
Технические характеристики
|
Частотный диапазон
|
4700-5875 МГц
|
|
Усиление в среднем
|
30 дБи
|
|
Поляризация
|
Двойная линейная
|
|
Кросс-поляризационная развязка
|
40 дБ
|
|
Максимальная подводимая мощность
|
100 Вт
|
|
Входной импеданс
|
50 Ом
|
|
КСВН
|
≤ 1.4 средн., ≤ 1.8 макс.
|
|
Угол излучения в горизонтальной плоскости
|
5°
|
|
Угол излучения в вертикальной плоскости
|
5°
|
|
Коэффициент обратного излучения
|
-30 дБ
|
|
Диаметр мачты
|
от 30 до 70 мм
|
|
Диаметр отражателя
|
700 мм
|
|
Глубина отражателя
|
450 мм
|
|
Диапазон регулировки угла наклона
|
+/- 20°
|
|
Стандарт ETSI
|
EN 302 326 DN1, DN2, DN3, DN5
|
|
Материал отражателя
|
Алюминий
|
|
Разъём
|
2x RP-SMA Female
|
|
Диаметр тарелки
|
730 мм
|
|
Максимальная ветровая нагрузка
|
201 км/ч
|
|
Нагрузка на точку опоры при скорости ветра
|
201 км/ч 181 кг
|
|
Температура окружающей среды рабочая
|
-50.. +80 °C
|
|
Размер упаковки
|
730 x 730 x 200 мм
|
|
Вес
|
7.5 кг
|
Технические характеристики Mikrotik mANT30 PA (MTAD-5G-30D3-PA)
|
Линейка
|
MikroTik mANT30
|
|
Рабочая частота
|
5 ГГц
|
|
Поддержка MIMO
|
2x2
|
|
Усиление сигнала
|
30 дБи
|
|
Рупорная конструкция
|
Нет
|
|
Тип разъёма
|
2х RP-SMA (female)
|
|
Поляризация
|
Двойная линейная (В+Г); Двойная наклонная
|
|
Вес
|
5.7 кг
|
|
Угол излучения в горизонтальной плоскости
|
5 °
|
|
Угол излучения в вертикальной плоскости
|
5 °
|
|
КСВН
|
1.6
|
|
Макс. подводимая мощность
|
100 Вт
|
|
Входной импеданс
|
50 Ом
|
|
Рабочая температура (от)
|
-50 С
|
|
Рабочая температура (до)
|
+80 С
|
Комплект поставки
|
Параболический отражатель
|
1 шт.
|
|
Высокочастотный кабель FlexGuide RPSMA (RP-SMA-male - RP-SMA-male)
|
2 шт.
|
|
Излучатель
|
1 шт.
|
|
Крепление излучателя
|
1 шт.
|
|
Задняя часть крепления
|
1 шт.
|
|
Крепление для юстировки
|
1 шт.
|
|
Держатель для мачты
|
1 шт.
|
|
Зажим для мачты
|
2 шт.
|
|
Держатель точки доступа
|
1 шт.
|
|
Ленточный самоклеящийся герметик
|
2 шт.
|
|
Болт M10x130
|
4 шт.
|
|
Механизм юстировки
|
2 шт.
|
|
Болт M6x20
|
16 шт.
|
|
Болт M4x12
|
4 шт.
|
|
Барашковая гайка
|
2 шт.
|
|
Гровер M4
|
5 шт.
|
|
Гайка M6
|
20 шт.
|
|
Шайба M6
|
12 шт.
|
|
Шайба с широкими краями M6
|
8 шт.
|
|
Пружинная шайба M6
|
16 шт.
|
|
Гайка с центральным квадратным отверстием M10
|
4 шт.
|
|
Стопорная гайка M10
|
4 шт.
|
|
Шайба с широкими краями M10
|
4 шт.
|
|
Пружинная шайба M10
|
4 шт.
|
|
Гайка M10
|
4 шт.
|
