Описание
Mikrotik mANT 19s (MTAS-5G-19D120) - представляет собой радиоэлектронное оборудование, предназначенное для усиления сигнала базовых станций, а также для использования в составе уже существующей системы ретрансляторов. Распространение волн по горизонтали происходит в диапазоне 120°, по вертикали — в пределах 5°. Отличительной особенностью секторной антенны Mikrotik mANT MTAS-5G-19D120 19s является одинаковое усиление сигнала как в начале диаграммы направленности, так и на границе покрываемой зоны, а за счет малого вертикального диапазона облучение выше уровня установки оборудования сводится к минимуму.

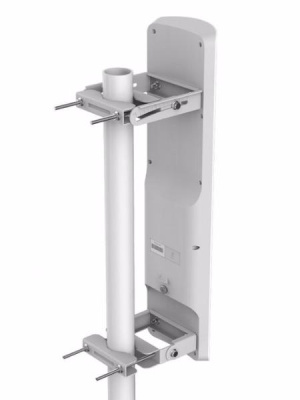

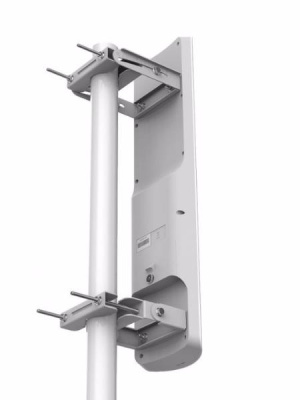

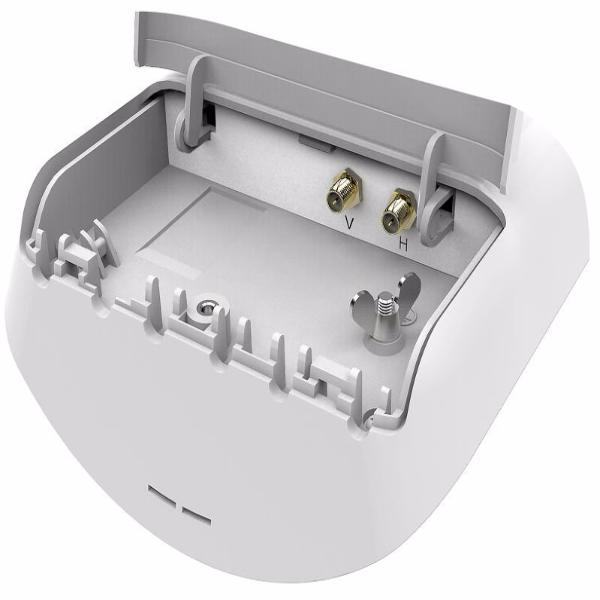

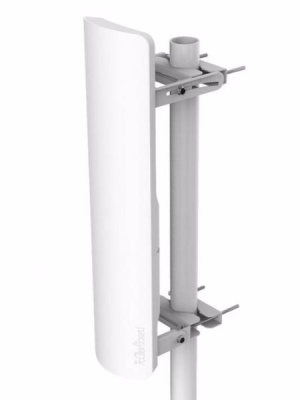

Антенна Mikrotik mANT MTAS-5G-19D120 19s обладает двойной поляризацией, работает на частотах в диапазоне от 5.1 ГГц до 5.8 ГГц и поддерживает стандарты 802.11a, 802.11b, 802.11g, 802.11n. Также возможна работа с системами BaseBox, NetBox, а также NetMetal. Подключение осуществляется за счет двух разъемов RP-SMA Female. Установка антенны производится на улице при помощи болтов U-образной формы.
Технические характеристики
|
Усиление
|
19 дБи
|
|
Диапазон частот
|
5170 - 5825 МГц
|
|
Поляризация
|
Вертикальная и горизонтальная
|
|
Угол излучения (в горизонтальной плоскости)
|
120°
|
|
Угол излучения (в вертикальной плоскости)
|
5°
|
|
КСВН
|
1.43 сред, 1.8 макс
|
|
Размер
|
152 x 598 x 78 мм
|
|
Вес
|
1270 г
|
|
Тип разъёма
|
2х RP-SMA (female)
|
|
Изоляция между портами
|
>40 дБ минимум
|
|
Коэффициент обратного излучения
|
>30 дБ
|
|
Кросс-поляризационная развязка
|
>30 дБ
|
-
Для большинства радиоустройств MikroTik и Ubiquiti нужны сборки RP-SMA male — RP-SMA male, к примеру Mikrotik ACRPSMA. Перед приобретением кабельной сборки проверьте совместимость с разъёмом на радиоустройстве.
- Для большинства радиоустройств LigoWave и Deliberant нужны сборки RP-SMA male — N-type male. Перед приобретением кабельной сборки проверьте совместимость с разъёмом на радиоустройстве.
Технические характеристики Mikrotik mANT 19s (MTAS-5G-19D120)
|
Линейка
|
MikroTik mANT s
|
|
Рабочая частота
|
5 ГГц
|
|
Поддержка MIMO
|
2x2
|
|
Усиление сигнала
|
19 дБи
|
|
Рупорная конструкция
|
Нет
|
|
Тип разъёма
|
2х RP-SMA (female)
|
|
Поляризация
|
Двойная линейная (В+Г)
|
|
Вес
|
1.270 кг
|
|
Угол излучения в горизонтальной плоскости
|
120 °
|
|
Угол излучения в вертикальной плоскости
|
5 °
|
|
КСВН
|
1.8
|
|
Макс. подводимая мощность
|
—
|
|
Входной импеданс
|
—
|
|
Рабочая температура (от)
|
—
|
|
Рабочая температура (до)
|
—
|
Комплектация
|
Антенна
|
1 шт.
|
|
Верхний кронштейн
|
1 шт.
|
|
Нижний кронштейн
|
1 шт.
|
|
Болт М6
|
4 шт.
|
|
Гайка М6
|
8 шт.
|
-
