Описание Cyberbajt DishEter PRO 32 HV Precision

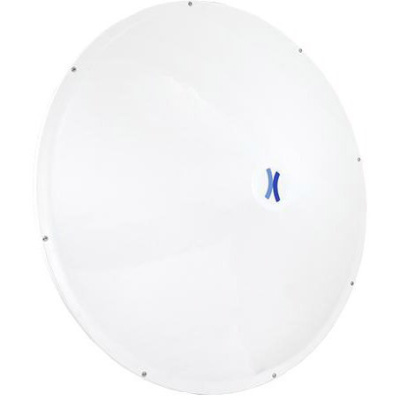

Cyberbajt DishEter PRO 32 HV Precision Параболическая антенна с двойной поляризацией и высоким коэффициентом усиления (32 дБи). Широкий частотный диапазон (4.9 - 6.2 ГГц) и высокий уровень разделения между коннекторами двух ортогональных поляризаций антенны. Специальный обруч отражателя способствует уменьшению бокового излучения.
Разделение между коннекторами в 50 дБ достигается за счёт квадратного сечения волновода, используемого для построения облучателя и специальных металлических стержней внутри волновода. Это также обеспечивает хороший КСВН (< 1.5 в очень широком рабочем диапазоне).

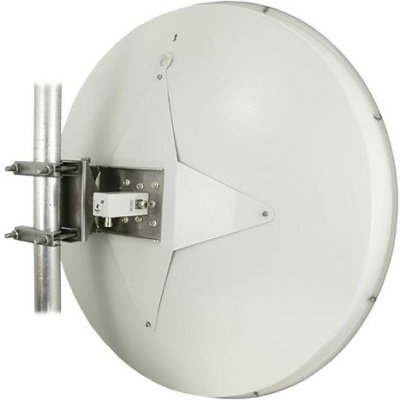

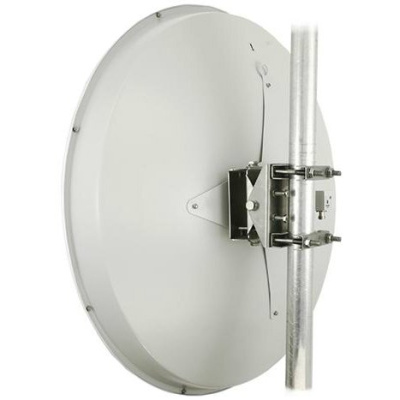

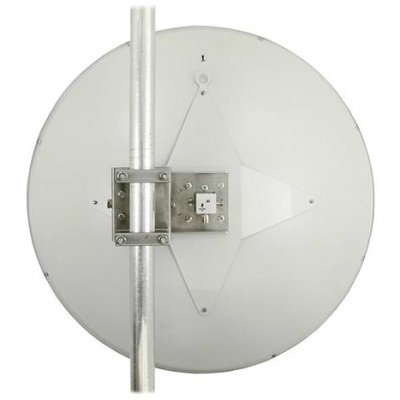

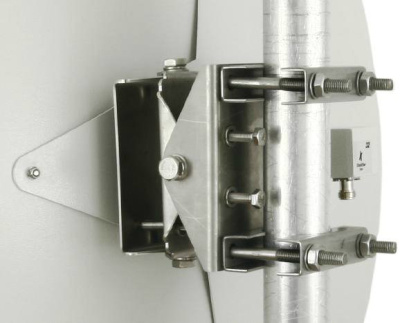

Комплект поставки данной модели включает в себя улучшенные кронштейн для монтажа антенны и обеспечения плавного и точного регулирования. Он изготовлен из нержавеющей стали толщиной 2.5 мм и позволяет регулировать антенну на 50° по вертикали и 20° по горизонтали.
Имеется несколько версий антенн:
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип антенны
|
Параболическая с двойной поляризацией
|
|
Частотный диапазон
|
4.9 - 6.2 ГГц
|
|
Усиление
|
5.2 - 5.7 ГГц: 32 дБи
4.9 - 5.2 ГГц: 31 дБи
5.7 - 6.2 ГГц: 31 дБи
|
|
Поляризация
|
Вертикальная и горизонтальная
|
|
Коэффициент обратного излучения
|
> 40 дБ
|
|
Изоляция между портами
|
> 50 дБ
|
|
Угол излучения в вертикальной плоскости
|
4 - 5° при -3 дБ
|
|
Угол излучения в горизонтальной плоскости
|
4 - 5° при -3 дБ
|
|
КСВН
|
< 1.5 при 5.0 - 5.9 ГГц
< 1.9 при 4.9 - 5.0 ГГц
< 1.9 при 5.9 - 6.2 ГГц
|
|
Входной импеданс
|
50 Ом
|
|
Боковые лепестки
|
5.2 - 5.7 ГГц: < -20 дБ
4.9 - 5.2 ГГц: < -17 дБ 5.7 - 6.2 ГГц: < -17 дБ
|
|
Тип коннектора
|
2x N-type (female)
|
|
Максимальная ветровая нагрузка
|
56 м/сек
|
|
Диаметр мачты
|
26 - 72 мм
|
|
MIMO
|
2x2
|
|
Угол излучения в верт. пл.
|
5°
|
|
Рабочая частота
|
5 ГГц; 6 ГГц
|
|
Усиление сигнала
|
32 дБи
|
|
Тип разъема
|
2 x N-type (female)
|
|
Линейка (по модельному ряду)
|
Cyberbajt DishEter
|
|
Размеры
|
855 х 410 мм
|
|
Диаметр отражателя
|
ø 800 мм
|
|
Вес
|
С креплением - 8.3 кг
Без крепления - 6 кг
|
|
Гарантия
|
1 год
|
Комплект поставки
|
Металлическое основание
|
1 шт.
|
|
Пластмассовый кожух
|
1 шт.
|
|
Блок точной настройки направления излучения
|
1 шт.
|
|
Металлический хомут
|
2 шт.
|
|
Металлический держатель
|
4 шт.
|
|
Гайка
|
4 шт.
|
|
Основание облучателя
|
1 шт.
|
|
Комплект для сбора облучателя
|
1 шт.
|
-
Производитель:
Cyberbajt
-
Под заказ:
да
-
