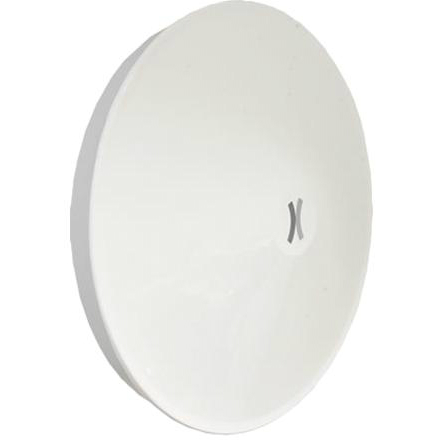

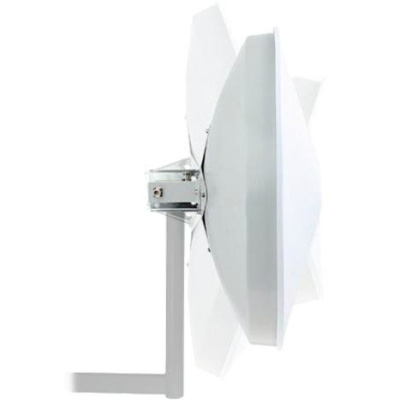

Описание Cyberbajt DishEter PRO 28 HV 6GHz
Cyberbajt DishEter PRO 28 HV 6GHz Антенна обладает модифицированным облучателем от компании Rfline, обеспечивающим лучшую производительность в радиочастотном диапазоне 5.9 - 6.43 ГГц. Представленная модификация позволяет сдвинуть частоту среза до 6.5 ГГц. Это обязательное условие для получения высокого уровня изоляции между двумя ортогональными поляризациями. Новое решение было также настроено для отражателей Кассегрена и достижения наилучшего показателя производительности в определённой полосе частот. Много усилий было вложено в поддержание хорошей работы антенны в диапазоне 5.48 - 5.8 ГГц.
Имеется несколько версий антенны:
Антенна поставляется в полностью собранном состоянии.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип антенны
|
Параболическая с двойной поляризацией
|
|
Частотный диапазон
|
5.4 - 6.45 ГГц
|
|
Усиление для вертикальной поляризации
|
5.4 - 5.5 ГГц: 26.5 дБи
5.5 - 5.9 ГГц: 27.5 дБи
5.9 - 6.45 ГГц: 28.5 дБи
|
|
Усиление для горизонтальной поляризации
|
5.4 - 5.5 ГГц: 26 дБи
5.5 - 5.9 ГГц: 27.2 дБи
5.9 - 6.45 ГГц: 28.3 дБи
|
|
Поляризация
|
Вертикальная и горизонтальная
|
|
Коэффициент обратного излучения
|
> 45 дБ
|
|
Изоляция между портами
|
5.4 - 5.5 ГГц: 45 дБ
5.5 - 6.25 ГГц: 50 дБ
6.25 - 6.45 ГГц: 55 дБ
|
|
Угол излучения в вертикальной плоскости
|
5 - 6° при -3 дБ
|
|
Угол излучения в горизонтальной плоскости
|
5 - 6° при -3 дБ
|
|
КСВН
|
< 1.5
|
|
Входной импеданс
|
50 Ом
|
|
Боковые лепестки
|
5.4 - 5.5 ГГц: -16 дБ
5.5 - 5.9 ГГц: -17 дБ
5.9 - 6.25 ГГц: -18 дБ
6.25 - 6.45 ГГц: -17 дБ
|
|
Тип коннектора
|
2x N-type (female)
|
|
Максимальная ветровая нагрузка
|
56 м/сек
|
|
Диаметр мачты
|
26 - 72 мм
|
|
MIMO
|
2x2
|
|
Тип разъема
|
2 x N-type (female)
|
|
Линейка (по модельному ряду)
|
Cyberbajt DishEter
|
|
Размеры
|
640 х 640 х 350 мм
|
|
Диаметр отражателя
|
ø 600 мм
|
|
Вес
|
С креплением - 3.8 кг
Без крепления - 3.3 кг
|
|
Гарантия
|
1 год
|
Комплект поставки
|
Антенна в сборке
|
1 шт.
|
|
Металлический хомут
|
1 шт.
|
|
Металлический держатель
|
2 шт.
|
|
Гайка
|
2 шт.
|
