Описание

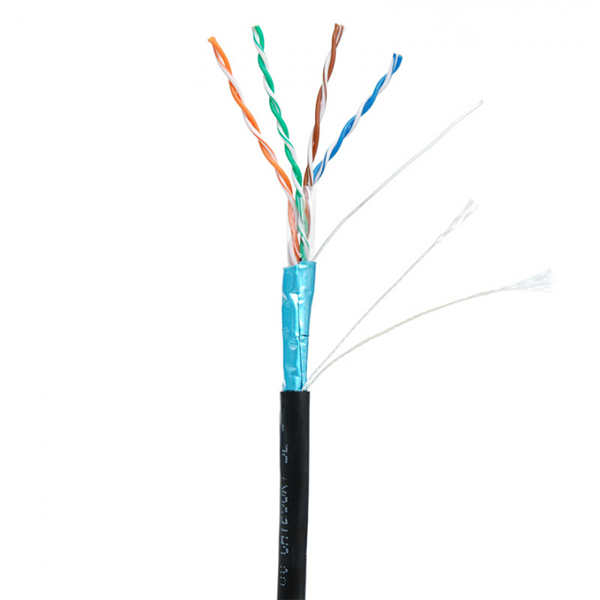

Экранированный кабель для прокладки вне помещений, осуществляющий передачу высокоскоростных сигналов и аналоговой информации. Содержит 4 пары витых медных проводников и соответствует категории 5е.
Технические характеристики
|
Категория
|
5е
|
|
Полоса пропускания
|
100 МГц
|
|
Тип
|
F/UTP
|
|
Количество пар
|
4
|
|
Материал проводников
|
Медь
|
|
Тип проводников
|
Одножильный
|
|
Диаметр проводников
|
0.47 ± 0.005 мм
|
|
Материал изоляции проводников
|
Полиэтилен высокой плотности (HDPE)
|
|
Толщина изоляции проводников
|
0.23 ± 0.02 мм
|
|
Внешний диаметр изоляции проводников
|
0.94 ± 0.05 мм
|
|
Материал внешней оболочки
|
Полиэтилен (PE)
|
|
Толщина оболочки
|
0.5 ± 0.02 мм
|
|
Диаметр кабеля по внешней оболочке
|
6 ± 0.2 мм
|
|
Цвет внешней оболочки
|
Чёрный
|
|
Конструкция общего экрана
|
Полиэфирная алюминиевая фольга со 100% площадью
покрытия, проложенная в постоянном контакте с
дренажным проводником (CCS, 0.5 мм)
|
|
Защитная плёнка
|
Полиэстер (PET)
|
|
Нить для снятия оболочки
|
Есть
|
|
Погонная масса
|
31.1 кг/км
|
|
Применение
|
Для внешней прокладки
|
|
Радиус изгиба при прокладке
|
Не менее 8 D
|
|
Радиус изгиба при эксплуатации
|
Не менее 4 D
|
|
Растягивающее усилие
|
Не более 80 Н
|
|
Прочность на разрыв
|
Не более 400 Н
|
|
Входной импеданс
|
100 ± 15 Ом
|
|
Погонное сопротивление по постоянному току
|
115 Ом/км
|
|
Длина
|
305 м
|
|
Соответствие стандартам
|
ISO/IEC 11801, EN 50173 и TIA/EIA-568
|
|
Поддерживаемые приложения
|
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T,
ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
|
|
Скорость передачи данных
|
1 Гбит/с
|
|
Эксплуатация
|
Уличная
|
|
Температура окружающей среды рабочая
|
-40.. +60 °C
|
|
Температура окружающей среды хранения
|
-40.. +60 °C
|
|
Температура окружающей среды прокладки
|
-10.. +50 °C
|
