ИНТЕРФЕЙСЫ
|
|
Медные порты
|
8 x 10/100/1000BASE-T RJ45 с авто-MDI/MDI-X
|
|
SFP порты
|
8 x 100/1000/2500BASE-X SFP (Port 9-16), совместимы с 100BASE-FX и 2500BASE-X
|
|
SFP+ порты
|
4 x 10GbBASE-SR/LR SFP+, совместимы с 1000BASE-SX/LX/BX и 2500BASE-X
|
|
Консоль
|
1 x RJ45-to-RS232 (115200, 8, N, 1)
|
|
КОММУТАЦИЯ
|
|
Архитектура
|
Store-and-Forward
|
|
Пропускная способность
|
136 Гбит/с, non-blocking
|
|
Производительность
|
83.33 млн пакетов/с @ 64 байт
|
|
Таблица MAC
|
16K записей, автоматическое обучение и устаревание
|
|
Общий буфер
|
32 Мбит
|
|
Jumbo Frame
|
до 10 Кбайт
|
|
Flow Control
|
IEEE 802.3x (full duplex), Back pressure (half duplex)
|
|
КНОПКА СБРОСА
|
|
Сброс
|
Удержание > 5 сек: сброс до заводских настроек
|
|
КОННЕКТОРЫ
|
|

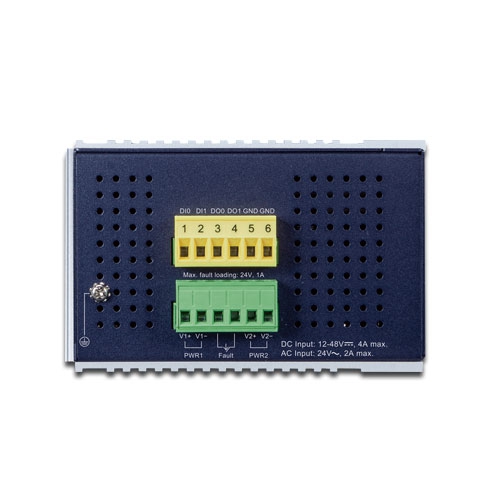

Питание
|
Съемный 6-контактный клеммник (Pin 1/2 – Power 1, Pin 3/4 – сигнал аварии, Pin 5/6 – Power 2)
|
|
DI/DO интерфейс
|
Съемный 6-контактный клеммник (Pin 1/2 – DI1&2, Pin 3/4 – DO1&2, Pin 5/6 – GND)
|
|
СИГНАЛИЗАЦИЯ
|
|
Авария питания
|
Реле, нагрузка до 1A @ 24V DC
|
|
Цифровые входы (DI)
|
2 входа: уровень 0: -24~2.1В, уровень 1: 2.1~24В, макс. нагрузка 10мА @ 24В DC
|
|
Цифровые выходы (DO)
|
2 выхода: открытый коллектор, до 24В DC, 100мА
|
|
КОРПУС И УСТАНОВКА
|
|
Корпус
|
IP30, алюминиевый
|
|
Монтаж
|
DIN-рейка или настенный монтаж
|
|
РАЗМЕРЫ И ВЕС
|
|
Габариты (Ш x Г x В)
|
86 x 107 x 152 мм
|
|
Вес
|
1,250 г
|
|
ПИТАНИЕ
|
|
Требования
|
DC 12~48В, макс. 4А; AC 24В, макс. 2А
|
|
Потребление при DC
|
Макс. 12 Вт (работа), 38.4 Вт (полная нагрузка)
|
|
Потребление при AC
|
Макс. 13 Вт (работа), 38 Вт (полная нагрузка)
|
|
ЗАЩИТА
|
|
ESD защита
|
6KV DC
|
|
Защита от перенапряжений
|
4KV DC
|
|
ИНДИКАТОРЫ LED
|
|
Система
|
Power 1 (зелёный), Power 2 (зелёный), Fault Alarm (красный), Ring (зелёный), Ring Owner (зелёный), DIDO (красный)
|
|
RJ45 порты
|
1000Mbps LNK/ACT (зелёный), 10/100Mbps LNK/ACT (янтарный)
|
|
SFP порты
|
1000Mbps LNK/ACT (зелёный), 100Mbps LNK/ACT (янтарный)
|
|
SFP+ порты
|
10Gbps LNK/ACT (янтарный), 1Gbps LNK/ACT (зелёный)
|
|
ФУНКЦИИ LAYER 2
|
|
Конфигурация портов
|
Отключение/включение, автоопределение 10/100/1000 Mbps, дуплекс, контроль потока
|
|
Статус портов
|
Отображение скорости, дуплекса, линка, контроля потока, автосогласования, агрегации
|
|
Зеркалирование
|
TX/RX/оба, Many-to-1 монитор
|
|
VLAN
|
802.1Q, Q-in-Q, Private VLAN Edge, MAC/Protocol/Voice/IP subnet VLAN, MVR, GVRP
До 4000 VLAN групп из 4095 ID
|
|
Агрегация каналов
|
IEEE 802.3ad LACP/статическая, до 14 групп, 16 портов в группе
|
|
Spanning Tree
|
802.1D, 802.1w, 802.1s MSTP
|
|
IGMP Snooping
|
IPv4 v1/v2/v3, поддержка querier, до 255 групп
|
|
MLD Snooping
|
IPv6 v1/v2, поддержка querier, до 255 групп
|
|
БЕЗОПАСНОСТЬ
|
|
ACL
|
IP/MAC ACL, до 256 записей, фильтрация по MAC, IP, Ethertype, протоколу, VLAN, DSCP, 802.1p
|
|
QoS
|
Классификация трафика, строгий приоритет, WRR, 8 уровней приоритета
|
|
СИНХРОНИЗАЦИЯ
|
|
IEEE 1588v2 PTP
|
Peer-to-peer и End-to-end transparent clock
|
|
ФУНКЦИИ LAYER 3
|
|
IP интерфейсы
|
Макс. 128 VLAN интерфейсов
|
|
Таблица маршрутизации
|
Макс. 128 статических и 4000 динамических записей
|
|
Протоколы маршрутизации
|
IPv4/IPv6 аппаратная статическая маршрутизация, OSPFv2 динамическая маршрутизация
|
|
УПРАВЛЕНИЕ
|
|
Интерфейсы
|
Консоль, Telnet, Web, SNMP v1/v2c, SSHv1/v2, TLS, SSL, SNMPv3
|
|
Обновление ПО
|
HTTP через Ethernet
|
|
Логирование
|
Удалённый Syslog, системный журнал
|
|
Протоколы
|
LLDP, NTP, PLANET Smart Discovery Utility
|
|
СООТВЕТСТВИЕ СТАНДАРТАМ
|
|
Регуляторные
|
FCC Part 15 Class A, CE EN55032, EN55035
|
|
Испытания
|
IEC60068-2-32 (падение), IEC60068-2-27 (удар), IEC60068-2-6 (вибрация)
|
|
Ethernet стандарты
|
IEEE 802.3 10BASE-T, 802.3u 100BASE-TX/FX, 802.3z Gigabit SX/LX, 802.3ab Gigabit 1000T,
802.3ae 10Gb/s Ethernet, 802.3x flow control, 802.3ad LACP, 802.1D/w/s Spanning Tree,
802.1p QoS, 802.1Q VLAN tagging, 802.1X Port Authentication, 802.1ab LLDP, 802.3ah OAM,
802.1ag CFM
|
|
IP протоколы
|
RFC 768 UDP, RFC 793 TFTP, RFC 791 IP, RFC 792 ICMP, RFC 2068 HTTP,
RFC 1112 IGMP v1, RFC 2236 IGMP v2, RFC 3376 IGMP v3, RFC 2710 MLD v1,
FRC 3810 MLD v2, RFC 2328 OSPF v2, ITU-T G.8032 ERPS Ring, ITU-T Y.1731 Monitoring
|
|
РАБОЧИЕ УСЛОВИЯ
|
|
Температура эксплуатации
|
-40 ~ 75 °C
|
|
Температура хранения
|
-40 ~ 85 °C
|
|
Влажность
|
5 ~ 95% (без конденсата)
|
|
РАЗМЕРЫ И ВЕС
|
|
Габариты (Ш x Г x В)
|
86 x 107 x 152 мм
|
|
Вес
|
1,250 г
|
