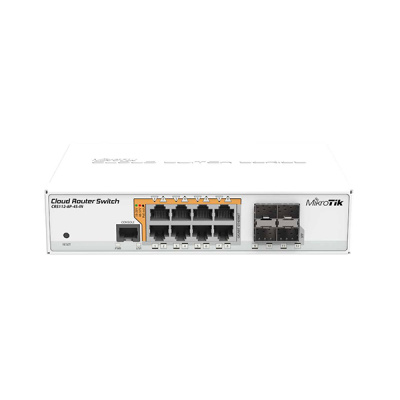

Описание MikroTik CRS112-8P-4S-IN
MikroTik CRS112-8P-4S-IN - Полнофункциональный коммутатор 3-го уровня на базе операционной системы RouterOS. Все опции для настройки коммутации доступны в специальном разделе меню (Switch). При необходимости можно программно удалить порты из коммутатора, чтобы использовать их для маршрутизации (в таком случае трафик пойдёт через процессор). Подробнее о настройках и опциях читайте на соответствующей странице производителя CRS features.

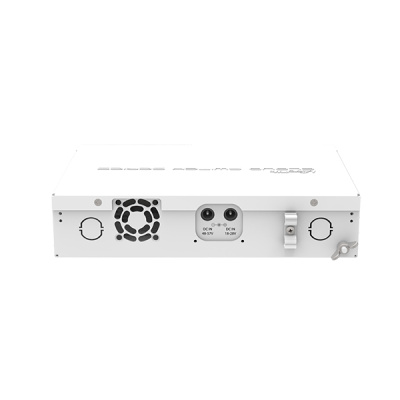

PoE-коммутатор имеет 8 гигабитных портов RJ45 с различными вариантами питания на выходе: автоопределение 802.3af/at PoE/PoE+ и Passive PoE. Четыре SFP-порта обеспечивают возможность оптоволоконного подключения для поддержки восходящих соединений до 1 Гбит/с. На задней стороне корпуса есть вторичный разъём DC Jack, который поддерживает источник питания 48–57 В — например MikroTik 48V2A96W (приобретается отдельно). При питании через него, CRS112-8P-4S-IN может питать устройства 802.3af/at. Максимальная сила тока на порт составляет 1 А при входном напряжении 18–28 В, 450 мА при 48–57 В. Общий лимит 2.8 А при 24 В и 1.4 А при 48–57 В.
Особенности MikroTik CRS112-8P-4S-IN
- Неблокируемая коммутация Layer 2
- Таблица на 16 000 хостов
- IEEE 802.1Q VLAN
- Поддержка до 4 000 одновременных сетей VLAN
- Изоляция портов
- Безопасность портов
- Контроль широковещательного шторма
- Зеркалирование входного/выходного трафика портов
- Протокол RSTP (Rapid Spanning Tree)
- Список контроля доступа (ACL)
- Обнаружение других устройств MikroTik
- SNMP
- Поддержка Jumbo-кадров 9204 байт
- Отслеживание сетевого трафика IGMP
- Статическое агрегирование каналов
- Тихая работа без вентилятора
- Монтируется в стойку или устанавливается на стол
Технические характеристики
Сетевой интерфейс
|
8х 10/100/1000 Мбит/с RJ45
4х SFP
|
Последовательный порт
|
1х RJ45
|
Внутренняя пропускная способность
|
12 Гбит/с
|
Совокупная пропускная способность портов
|
24 Гбит/с
|
Скорость обработки пакетов
|
17.8 млн. пак/с
|
Максимальное энергопотребление
|
10 Вт (без подключённых PoE-устройств)
|
Процессор
|
QCA8511 400 МГц, 1 ядро
|
Архитектура
|
MIPSBE
|
ОЗУ
|
128 МБ RAM
|
ПЗУ
|
16 МБ Flash
|
Раздача PoE
|
Порты 1-8
При входном питании 18–28 В:
Passive PoE (напряжение совпадает с напряжением на входе коммутатора (штатно ~28 В))
Максимальный ток на каждый порт 1 А (суммарно на все порты до 2.8 А)
При входном питании 48–57 В:
802.3af/at
Максимальный ток на каждый порт 450 мА (суммарно на все порты до 1.4 А)
Режим B (пины: 4, 5 (+); 7, 8 (-))
|
Питание
|
Через Jack (два входа)
|
Поддерживаемый диапазон входного напряжения
|
18–28 В
48–57 В
|
Размеры
|
200 x 143 x 40 мм
|
Температура окружающей среды рабочая
|
-20.. +60 °C (протестировано)
|
Среднее время безотказной работы
|
Около 200 000 часов при +25 °C
|
Дополнительно
|
Датчик температуры платы
|
Операционная система
|
RouterOS Level 5 license
|
Результаты замера производительности коммутации
CRS112-8P-4S-IN
|
|
Режим
|
Конфигурация
|
64 байт
|
512 байт
|
1518 байт
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Коммутация
|
Внутренняя пропускная способность Layer 2
|
17,857.1
|
9,142.9
|
2,819.5
|
11,548.9
|
975.3
|
11,844.0
|
Коммутация
|
Совокупная пропускная способность Layer 2
|
17,857.1
|
18,285.7
|
2,819.5
|
23,097.7
|
975.3
|
23,687.9
|
Коммутация
|
Внутренняя пропускная способность Layer 1
|
17,857.1
|
12,000.0
|
2,819.5
|
12,000.0
|
975.3
|
12,000.0
|
Коммутация
|
Совокупная пропускная способность Layer 1
|
17,857.1
|
24,000.0
|
2,819.5
|
24,000.0
|
975.3
|
24,000.0
|
Результаты замера производительности процессора
CRS112-8P-4S-IN
|
QCA8511 тест через все порты 1G
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Мост
|
отсутствует (fast path)
|
48.0
|
582.9
|
73.5
|
301.1
|
78.0
|
39.9
|
Мост
|
25 правил фильтрации моста
|
26.1
|
317.0
|
28.6
|
117.1
|
29.6
|
15.2
|
Маршрутизация
|
отсутствует (fast path)
|
46.5
|
564.7
|
65.7
|
269.1
|
71.1
|
36.4
|
Маршрутизация
|
25 простых очередей
|
14.5
|
176.1
|
16.1
|
65.9
|
16.8
|
8.6
|
Маршрутизация
|
25 правил фильтрации IP
|
7.8
|
94.7
|
8.0
|
32.8
|
8.3
|
4.2
|
Технические характеристики MikroTik CRS112-8P-4S-IN
Линейка (по модельному ряду)
|
MikroTik CRS1хх
|
Количество портов Fast Ethernet
|
0
|
Количество портов Gigabit Ethernet
|
8 шт.
|
Количество портов 2.5G Ethernet
|
0
|
Количество портов 10G Ethernet
|
0
|
Общее количество портов Ethernet (RJ45)
|
8 шт.
|
Количество портов SFP
|
4 шт.
|
Количество портов SFP+
|
0
|
Количество портов SFP28
|
0
|
Количество портов QSFP
|
0
|
Количество портов QSFP+
|
0
|
Количество портов QSFP28
|
0
|
Общее количество оптических портов
|
4 шт.
|
Общее количество кабельных сетевых портов
|
12 шт.
|
Раздача PoE-питания
|
Passive PoE 24 В; 802.3af; 802.3at
|
Мощность раздачи PoE на порт
|
57 Вт
|
Мощность раздачи PoE суммарно
|
78 Вт
|
Питание по PoE
|
—
|
Резервный блок питания
|
Нет
|
Быстрая замена блока питания
|
Нет
|
Разъём для системы резервного питания
|
Нет
|
Резервное питание через Jack/PoE/клемму
|
Нет
|
Порт Console (RJ45/DB9)
|
Да
|
Варианты монтажа
|
В стойку; Настольный
|
Всепогодный корпус
|
Нет
|
Линейка (по производительности)
|
Средний
|
Мощность передатчика для России
|
—
|
Комплект поставки
Коммутатор
|
1 шт.
|

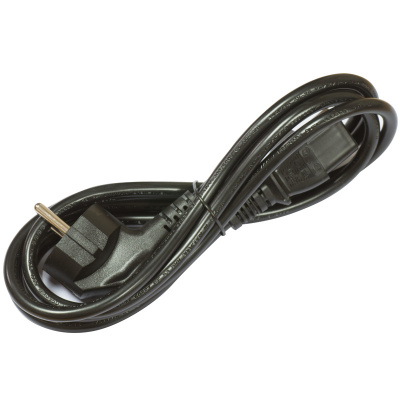

Кабель питания
|
1 шт.
|

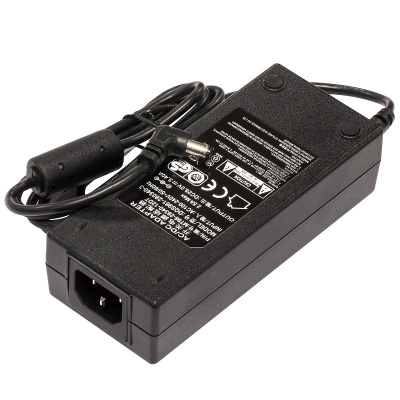

Адаптер питания 28 В, 3.4 А
|
1 шт.
|

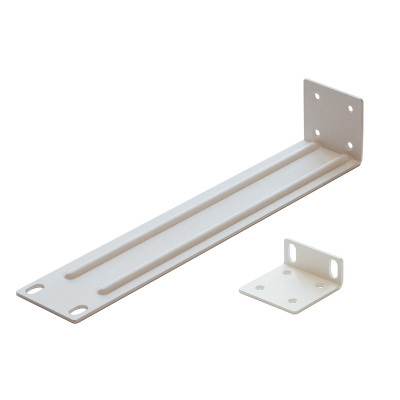

Комплект для монтажа в стойку
|
1 шт.
|
