ИНТЕРФЕЙСЫ
|
|
Медные порты
|
4 x 2.5GBASE-T RJ45 с автоопределением скорости (2.5G/1G/100/10 Мбит/с)
|
|
SFP+ порты
|
2 x 10GBASE-SR/LR SFP+ (обратно совместимы с 1000BASE-SX/LX/BX и 2500BASE-X)
|
|
Консоль
|
1 x RJ45-to-RS232 (115200, 8, N, 1)
|
|
Кнопка сброса
|
Длительное нажатие > 5 сек — сброс к заводским настройкам
|
|

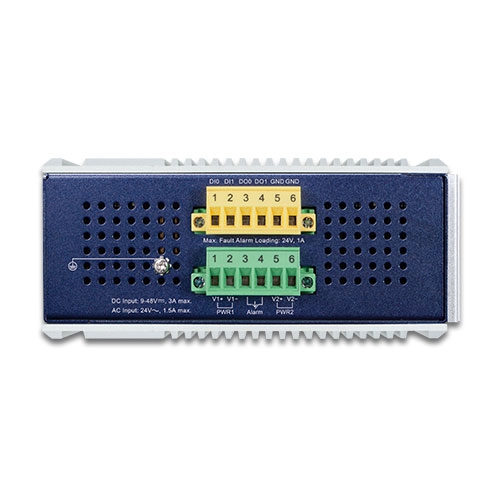

Разъёмы питания и DI/DO
|
Съёмный 6-контактный клеммный блок:
Питание 1: пины 1/2;
Аларм: пины 3/4;
Питание 2: пины 5/6;
DI/DO интерфейс:
DI 1 & 2: пины 1/2;
DO 1 & 2: пины 3/4;
GND: пины 5/6
|
|
Аларм
|
Релейный выход для сбоя питания, нагрузка 1A @ 24V DC
|
|
Цифровые входы (DI)
|
2 входа, уровень 0: -24~2.1V, уровень 1: 2.1~24V, макс. нагрузка 10mA
|
|
Цифровые выходы (DO)
|
2 выхода, открытый коллектор до 24V DC, 100mA макс.
|
|
КОРПУС И УСТАНОВКА
|
|
Корпус
|
IP30, алюминиевый
|
|
Установка
|
DIN-рейка или настенный монтаж
|
|
ПАМЯТЬ
|
|
SDRAM
|
512 МБ
|
|
Flash память
|
64 МБ
|
|
ПИТАНИЕ И ПОТРЕБЛЕНИЕ
|
|
Напряжение питания
|
DC 9~48V, макс. 3A; AC 24V, макс. 1.5A
|
|
Потребление при DC
|
Макс. 9.1 Вт (система включена), 22.5 Вт (полная нагрузка)
|
|
Потребление при AC 24V
|
Макс. 8.9 Вт (система включена), 21.6 Вт (полная нагрузка)
|
|
ЗАЩИТА
|
|
ESD защита
|
6KV DC
|
|
Защита от перенапряжений
|
6KV DC
|
|

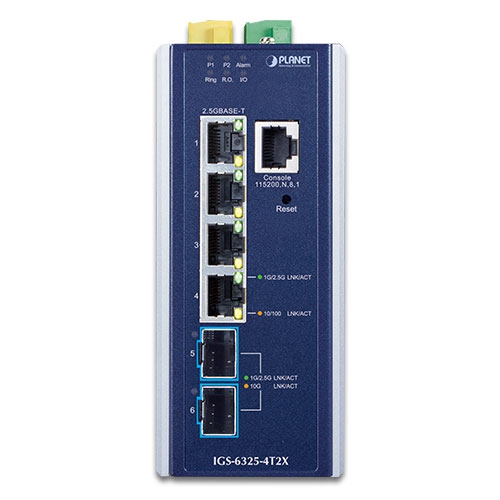

ИНДИКАТОРЫ LED
|
|
Система
|
Power 1 (зелёный), Power 2 (зелёный), Fault Alarm (красный), Ring (зелёный), Ring Owner (зелёный), DIDO (красный)
|
|
RJ45 порты
|
1G/2.5G LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный)
|
|
SFP+ порты
|
1G/2.5G LNK/ACT (зелёный), 10G LNK/ACT (янтарный)
|
|
КОММУТАЦИЯ
|
|
Архитектура
|
Store-and-Forward
|
|
Производительность
|
60 Гбит/с, non-blocking
|
|
Пропускная способность
|
44.462 млн пакетов/с @ 64 байт
|
|
Таблица MAC-адресов
|
8K записей, автообучение и устаревание
|
|
Общий буфер данных
|
32 Мбит
|
|
Jumbo Frame
|
до 10 Кбайт
|
|
Flow Control
|
IEEE 802.3x (full duplex), back pressure (half duplex)
|
|
ФУНКЦИИ LAYER 3
|
|
IP интерфейсы
|
Макс. 32 VLAN интерфейса
|
|
Таблица маршрутизации
|
Макс. 1К записей, до 32 статических маршрутов
|
|
Протоколы маршрутизации
|
IPv4 RIPv2, IPv4 OSPFv2, IPv6 OSPFv3, статический IPv4/IPv6
|
|
ФУНКЦИИ LAYER 2
|
|
Конфигурация портов
|
Включение/выключение, автоопределение скорости 10/100/1000/2500 Мбит/с, дуплекс, контроль потока
|
|
Статус порта
|
Отображение скорости, дуплекса, состояния линка, автосогласования, статуса агрегации
|
|
Зеркалирование портов
|
TX/RX/оба, Many-to-1, до 5 сессий, поддержка Cisco RSPAN
|
|
VLAN
|
802.1Q, 802.1ad Q-in-Q, Private VLAN Edge, MAC/Protocol/Voice/IP subnet VLAN, MVR, GVRP, до 4К групп из 4095 VLAN ID
|
|
Агрегация каналов
|
IEEE 802.3ad LACP и статический, до 3 групп, до 6 портов в группе
|
|
Spanning Tree
|
802.1D, 802.1w, 802.1s, поддержка 7 MSTP, BPDU Guard, Root Guard
|
|
IGMP Snooping
|
IPv4 v1/v2/v3, querier, до 255 групп
|
|
MLD Snooping
|
IPv6 v1/v2, querier, до 255 групп
|
|
Контроль пропускной способности
|
Ingress и Egress: 10 Кбит/с до 13.128 Гбит/с
|
|
Кольцевые протоколы
|
Поддержка ERPS (ITU-T G.8032), восстановление основного и подкольца
|
|
Синхронизация времени
|
IEEE 1588v2 PTP (peer-to-peer и end-to-end transparent clock)
|
|
КАЧЕСТВО ОБСЛУЖИВАНИЯ (QoS)
|
|
QoS
|
8 уровней приоритета, классификация по порту, 802.1p, VLAN тегу, DSCP/ToS
|
|
БЕЗОПАСНОСТЬ
|
|
Списки контроля доступа
|
IP/MAC ACL, до 512 записей, фильтрация по MAC, IP, Ethertype, протоколу, VLAN, DSCP, приоритету 802.1p
|
|
Дополнительно
|
Port security, IP source guard (512 записей), динамическая проверка ARP (1K записей), статические MAC (64 записи), контроль командной строки по уровню доступа
|
|
AAA
|
RADIUS и TACACS+ клиент
|
|
Сетевой доступ
|
802.1X портовая аутентификация, MAC-авторизация, локальная и RADIUS аутентификация
|
|
УПРАВЛЕНИЕ
|
|
Интерфейсы
|
Консоль, Telnet, Web, SNMP v1/v2c, SSHv2, TLS v1.2, SNMPv3
|
|
Обновление ПО
|
HTTP через Ethernet
|
|
Логирование
|
Удалённый Syslog, системный журнал
|
|
Протоколы
|
LLDP, NTP, PLANET Smart Discovery, PLANET CloudViewer
|
|
СООТВЕТСТВИЕ СТАНДАРТАМ
|
|
Сертификация
|
FCC Part 15 Class A, CE EN55032, EN55035
|
|
Испытания на надёжность
|
IEC60068-2-32 (падение), IEC60068-2-27 (удар), IEC60068-2-6 (вибрация)
|
|
Стандарты Ethernet
|
IEEE 802.3z SX/LX, 802.3ab 1000BASE-T, 802.3ae 10GBASE-X, 802.3bz 2.5/5GBASE-T,
802.3x flow control, 802.3ad LACP, 802.1D/w/s Spanning Tree,
802.1p QoS, 802.1Q VLAN tagging, 802.1X Port Authentication, 802.1ab LLDP,
802.3ah OAM, 802.1ag CFM
|
|
Протоколы IP
|
RFC 768 UDP, RFC 791 IP, RFC 792 ICMP, RFC 2328 OSPFv2, RFC 5340 OSPFv3, RFC 2453 RIP v2 и др.
|
|
РАБОЧИЕ УСЛОВИЯ
|
|
Температура эксплуатации
|
-40 ~ 75 °C
|
|
Температура хранения
|
-40 ~ 85 °C
|
|
Влажность
|
5 ~ 95% (без конденсата)
|
|
РАЗМЕРЫ И ВЕС
|
|
Габариты (Ш x Г x В)
|
60 x 135 x 135 мм
|
|
Вес
|
1,129 г
|
