ИНТЕРФЕЙСЫ
|
|
Медные порты
|
8 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
|
|
Gigabit SFP слоты
|
2 x 100/1000BASE-SX/LX/BX SFP интерфейса
|
|
Кнопка сброса
|
Удержание > 5 сек: сброс к заводским настройкам
|
|

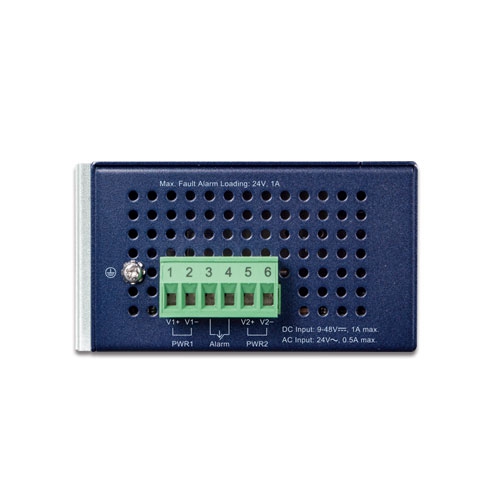

Разъём питания
|
Съемный 6-контактный клеммник
Pin 1/2 — питание 1
Pin 3/4 — сигнал аварии
Pin 5/6 — питание 2
|
|
Аварийный выход
|
Реле нагрузки 1А @ 24V DC
|
|
ПИТАНИЕ И ЭНЕРГОПОТРЕБЛЕНИЕ
|
|
Требования
|
Двойное питание 9~48V DC, 24V AC
|
|
Потребление DC
|
Макс. 1.98 Вт (работа), 6.93 Вт (полная нагрузка)
|
|
Потребление AC
|
Макс. 1.4 Вт (работа), 5.7 Вт (полная нагрузка)
|
|
КОРПУС И ЗАЩИТА
|
|
Корпус
|
IP30 металлический корпус
|
|
Монтаж
|
DIN-рейка и настенное крепление
|
|
ESD Защита
|
6KV DC
|
|
ИНДИКАТОРЫ LED
|
|
Система
|
Power 1 (зелёный), Power 2 (зелёный), Alarm (красный), Ring (зелёный), R.O. (зелёный)
|
|
Медные порты
|
1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный)
|
|
SFP порты
|
1000 LNK/ACT (зелёный), 100 LNK/ACT (янтарный)
|
|
КОММУТАЦИЯ
|
|
Архитектура
|
Store-and-Forward
|
|
Коммутационная матрица
|
20 Гбит/с, non-blocking
|
|
Пропускная способность
|
14.8 млн пакетов/с @ 64 байт
|
|
Таблица MAC
|
8K записей
|
|
Общий буфер
|
4.1 Мбит
|
|
Flow Control
|
IEEE 802.3x pause frame (full duplex), back pressure (half duplex)
|
|
Jumbo Frame
|
До 9 Кбайт
|
|
LAYER 2 ФУНКЦИИ
|
|
Портовое зеркалирование
|
TX/RX/оба направления, до 4 сессий, many-to-1 мониторинг
|
|
VLAN
|
802.1Q тегирование, 802.1ad Q-in-Q VLAN stacking,
Voice VLAN, Protocol VLAN, Private VLAN (защищённый порт), GVRP,
До 256 VLAN групп из 4094 ID
|
|
Агрегация ссылок
|
IEEE 802.3ad LACP, статический и Cisco ether-channel,
До 5 групп, до 10 портов в группе, до 20 Гбит/с
|
|
Spanning Tree
|
IEEE 802.1D STP, 802.1w RSTP, 802.1s MSTP,
BPDU Guard, Filtering, Forwarding
|
|
IGMP Snooping
|
IPv4 v1/v2/v3, querier, порт-фильтрация, до 256 групп
|
|
MLD Snooping
|
IPv6 v1/v2, до 256 групп
|
|
QOS
|
|
Управление приоритетами
|
8 уровней, Port number, 802.1p, DSCP/IP precedence
|
|
Ограничение полосы
|
Ingress/Egress Rate Limit per port
|
|
Классификация трафика
|
Типичная сетевая обработка, DSCP remarking
|
|
БЕЗОПАСНОСТЬ
|
|
ACL
|
IPv4/IPv6 IP- и MAC-ACL, до 256 записей
|
|
Безопасность
|
IP-MAC биндинг, MAC фильтрация, статические MAC, DHCP Relay, Option 82
|
|
Защита
|
STP BPDU guard, фильтрация и форвардинг, DoS защита, ARP инспекция, IP source guard,
Контроль шторма Broadcast/Multicast/Unicast
|
|
AAA
|
Встроенный RADIUS клиент
|
|
Сетевой доступ
|
IEEE 802.1X портовая аутентификация, RADIUS/TACACS+ аутентификация пользователей
|
|
УПРАВЛЕНИЕ
|
|
Интерфейсы
|
Telnet, Web, SNMP v1/v2c, SSHv2, TLS v1.1/v1.2, SNMPv3
|
|
Обновление ПО
|
HTTP через Ethernet
|
|
Протоколы и утилиты
|
LLDP, SNTP, PLANET Smart Discovery Utility, PLANET UNI-NMS, PLANET CloudViewer
|
|
Логирование
|
Удалённый и локальный Syslog, системный журнал
|
|
СТАНДАРТЫ
|
|
Регулирование
|
FCC Part 15 Class A, CE
|
|
Испытания
|
IEC 60068-2-32 (падение), IEC 60068-2-27 (удар), IEC 60068-2-6 (вибрация)
|
|
Ethernet
|
IEEE 802.3 10BASE-T,
IEEE 802.3u 100BASE-TX/FX,
IEEE 802.3z Gigabit SX/LX,
IEEE 802.3ab Gigabit 1000BASE-T,
IEEE 802.3x flow control и back pressure,
IEEE 802.3ad port trunk с LACP,
IEEE 802.1D/w/s Spanning Tree Protocol,
IEEE 802.1p Class of Service,
IEEE 802.1Q VLAN tagging и 802.1ad Q-in-Q VLAN stacking,
IEEE 802.1x Port Authentication Network Control,
IEEE 802.1ab LLDP,
IEEE 802.3az Energy-Efficient Ethernet
|
|
IP протоколы
|
RFC 768 UDP, RFC 793 TFTP, RFC 791 IP, RFC 792 ICMP, RFC 2068 HTTP,
RFC 1112 IGMP v1, RFC 2236 IGMP v2, RFC 3376 IGMP v3,
RFC 2710 MLD v1, RFC 3810 MLD v2, ITU-T G.8032 ERPS Ring
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
-40 ~ 75 °C
|
|
Температура хранения
|
-40 ~ 85 °C
|
|
Влажность
|
5 ~ 95% без конденсата
|
|
РАЗМЕРЫ И ВЕС
|
|
Габариты (Ш x Г x В)
|
50 x 87.8 x 135 мм
|
|
Вес
|
510 г
|
