ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Медные порты
|
8 10/ 100/Порты 1000BASE-T RJ-45 Auto-MDI/MDI-X
|
|
Слоты SFP/mini-GBIC
|
2 порта SFP 100/1000/2500BASE-X mini-GBIC (порт-9 и порт-10)
|
|
Архитектура коммутатора
|
Хранение и пересылка
|
|
Коммутационная Ткань
|
26 Гбит / с / без блокировки
|
|
Пропускная способность (пакет в секунду)
|
14,8 млн пакетов в секунду
|
|
Адресная таблица
|
8 тыс. записей, автоматическое изучение адреса источника и старение
|
|
Общий Буфер Данных
|
512 килобайт
|
|
Управление Потоком
|
IEEE 802.3 x кадр паузы для полного дуплекса. Обратное давление для полудуплекса
|
|
Jumbo Frame
|
9кбайт
|
|
Кнопка сброса
|
< 5 сек.: Перезагрузка системы
|
|
> 5 секунд: Заводское значение по умолчанию
|
|
Защита от электростатического разряда
|
6 КВ постоянного тока
|
|
Корпус
|
Алюминиевый металлический корпус IP30
|
|
Установка
|
Комплект DIN-рейки и комплект для настенного монтажа
|
|

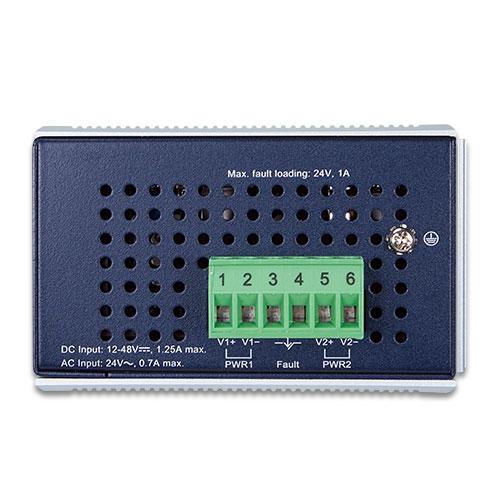

Соединитель
|
Съемный 6-контактный клеммный блок для ввода питания
|
|
Вывод 1/2 для питания 1, Вывод 3/4 для сигнализации о неисправности, Вывод 5/6 для питания 2
|
|
Тревога
|
Один релейный выход для отключения питания.
|
|
Способность передачи тока аварийного реле: 1A при постоянном токе 24 В
|
|

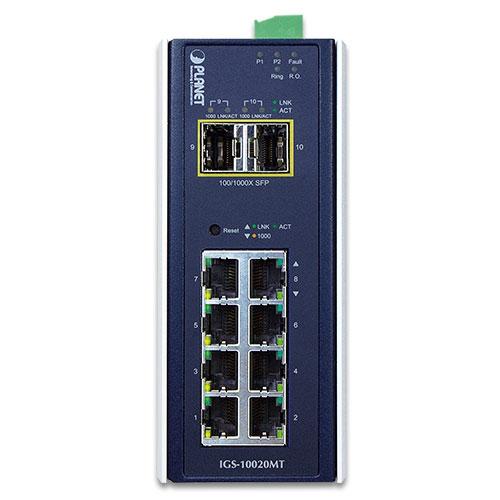

Светодиодный индикатор
|
Система:
|
|
Мощность 1 (Зеленый)
|
|
Мощность 2 (Зеленый)
|
|
Сигнализация о неисправности (Зеленый)
|
|
Кольцо (Зеленый)
|
|
Р. О. (Зеленый)
|
|
На 10/100/1000 Т портов RJ-45:
|
|
LNK/АКТ (Зеленый)
|
|
1000 (Оранжевый)
|
|
На интерфейс SFP 100/1000/2500BASE-X:
|
|
1 Г/2,5 Г LNK/АКТ (Зеленый)
|
|
100 LNK/АКТ (Оранжевый)
|
|
Требования к питанию
|
Двойной 12~48 В постоянного тока
|
|
24 В переменного тока
|
|
Потребляемая мощность
|
10 Вт / 34 БТЕ (полная загрузка)
|
|
Основные интерфейсы управления
|
Веб-браузер, удаленный Telnet, SNMP v1, v2c
|
|
Безопасный интерфейс управления
|
SSHv2, TLSv1.2, SNMPv3
|
|
Конфигурация порта
|
Порт отключить/включить
|
|
Автоматическое согласование 10/100/1000 Мбит/с, выбор полнодуплексного и полудуплексного режима
|
|
Отключить/включить управление потоком
|
|
Управление режимом энергосбережения
|
|
Статус порта
|
Отображение скорости дуплексного режима каждого порта, состояния соединения, состояния управления потоком, состояния автоматического согласования и состояния магистрали.
|
|
Зеркалирование портов
|
TX/RX/оба
|
|
Многие к 1 монитору
|
|
VLAN
|
VLAN с тегами 802.1Q, до 255 групп VLAN
|
|
Туннелирование Q-in-Q
|
|
Частная граница VLAN (PVE)
|
|
VLAN на базе MAC
|
|
VLAN на основе протокола
|
|
Голосовая виртуальная локальная сеть
|
|
MVR (регистрация многоадресной VLAN)
|
|
До 4000 групп VLAN из 4095 идентификаторов VLAN
|
|
Агрегация ссылок
|
IEEE 802.3ad LACP/статическая магистраль
|
|
Поддержка 5 групп транков с 10 портами на транк
|
|
Качество обслуживания
|
На основе классификации трафика, строгого приоритета и WRR
|
|
8-уровневый приоритет переключения
|
|
- Номер порта
|
|
- приоритет 802.1p
|
|
- Метка VLAN 802.1Q
|
|
- Поле DSCP/TOS в IP-пакете
|
|
IGMP-отслеживание
|
IGMP (v1/v2/V3) Snooping, до 255 многоадресных групп
|
|
Поддержка режима IGMP Querier
|
|
Отслеживание MLD
|
MLD (v1/v2) Snooping, до 255 многоадресных групп
|
|
Поддержка режима MLD Querier
|
|
Список контроля доступа
|
ACL на основе IP / ACL на основе MAC
|
|
До 123 записей
|
|
Контроль пропускной способности
|
Управление пропускной способностью для каждого порта
|
|
Входящий трафик: 500Кб~80Мбит/с
|
|
Выход: 64Кб~80Мбит/с
|
|
MIB SNMP
|
RFC-1213 MIB-II
|
|
IF-MIB
|
|
MIB моста RFC-1493
|
|
RFC-1643 Ethernet MIB
|
|
MIB интерфейса RFC-2863
|
|
RFC-2665 Эфироподобная MIB
|
|
RFC-2819 RMON MIB (группы 1, 2, 3 и 9)
|
|
RFC-2737 MIB объекта
|
|
MIB клиента RADIUS RFC-2618
|
|
RFC-2933 IGMP-STD-MIB
|
|
RFC3411 SNMP-фреймворки-MIB
|
|
IEEE 802.1X PAE
|
|
LLDP
|
|
МАУ-МИБ
|
|
IP-интерфейсы
|
Максимум. 8 интерфейсов VLAN
|
|
Таблица маршрутизации
|
Максимум. 32 записи маршрутизации
|
|
Протоколы маршрутизации
|
Программная статическая маршрутизация IPv4
|
|
Программная статическая маршрутизация IPv6
|
|
Соответствие нормативным требованиям
|
FCC, часть 15, класс A, CE
|
|
Тестирование стабильности
|
IEC60068-2-32 (свободное падение)
|
|
IEC60068-2-27 (ударный)
|
|
IEC60068-2-6 (вибрация)
|
|
Соответствие стандартам
|
IEEE 802.3 10BASE-T
|
|
IEEE 802.3u 100BASE-TX/100BASE-FX
|
|
IEEE 802.3ab гигабит 1000T
|
|
IEEE 802.3z гигабит SX/LX
|
|
IEEE 802.3bz 2.5GBASE-X
|
|
Управление потоком IEEE 802.3x и обратное давление
|
|
Транк порта IEEE 802.3ad с LACP
|
|
Протокол связующего дерева IEEE 802.1D
|
|
Протокол быстрого связующего дерева IEEE 802.1w
|
|
Протокол множественного связующего дерева IEEE 802.1s
|
|
Класс обслуживания IEEE 802.1p
|
|
Маркировка VLAN IEEE 802.1Q
|
|
Стекирование IEEE 802.1ad Q-in-Q VLAN
|
|
Аутентификация портов IEEE 802.1X Управление сетью
|
|
IEEE 802.1ab LLDP
|
|
IEEE 802.3ah OAM
|
|
Управление ошибками подключения IEEE 802.1ag (CFM)
|
|
IEEE 1588 PTPv2
|
|
RFC 768 УДП
|
|
RFC 793 TFTP
|
|
RFC 791 IP
|
|
RFC 792 ICMP
|
|
RFC 2068 HTTP
|
|
RFC 1112 IGMP v1
|
|
RFC 2236 IGMP v2
|
|
RFC 3376 IGMP версии 3
|
|
RFC 2710 MLD версия 1
|
|
FRC 3810 MLD версия 2
|
|
Кольцо ERPS ITU-T G.8032
|
|
ITU-T Y.1731 Мониторинг производительности
|
|
Операционная
|
Температура: -40 ~ 75 градусов С
|
|
Относительная влажность: 5 ~ 95% (без конденсации)
|
|
Место хранения
|
Температура: -40 ~ 75 градусов С
|
|
Относительная влажность: 5 ~ 95% (без конденсации)
|
|
Размеры (Ш x Г x В)
|
56 х 86,1 х 135 мм
|
|
Вес
|
720 г
|
