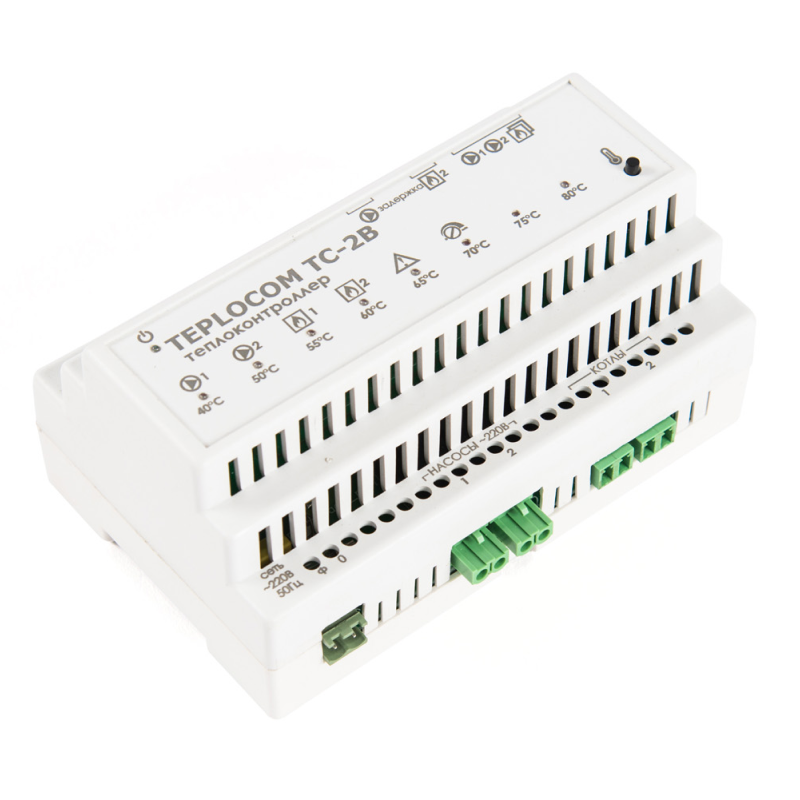

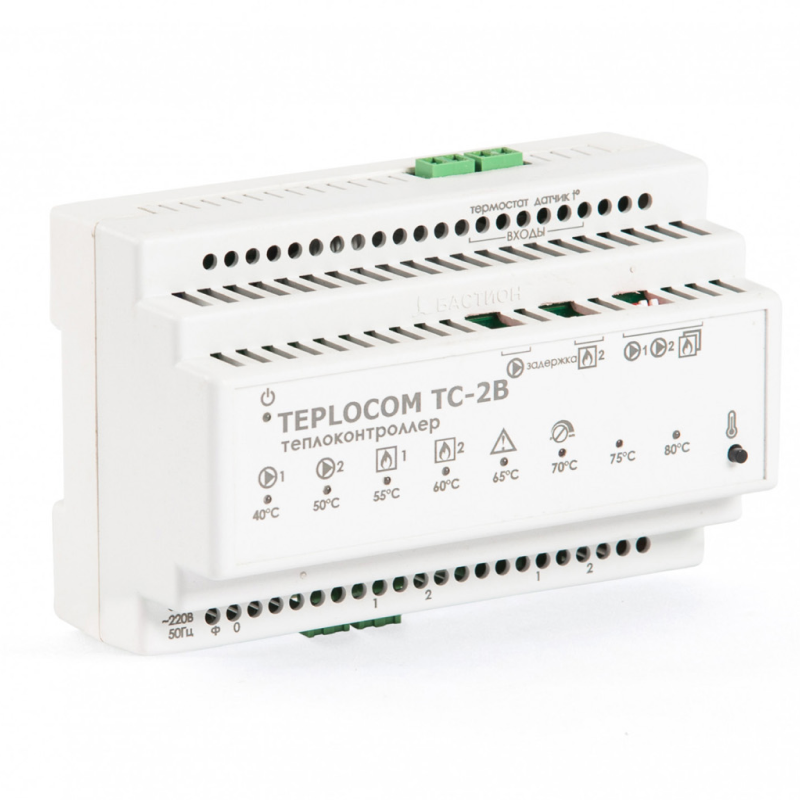

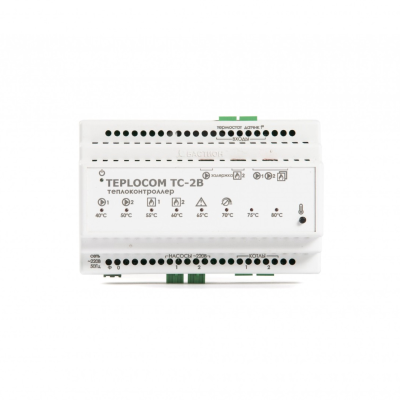

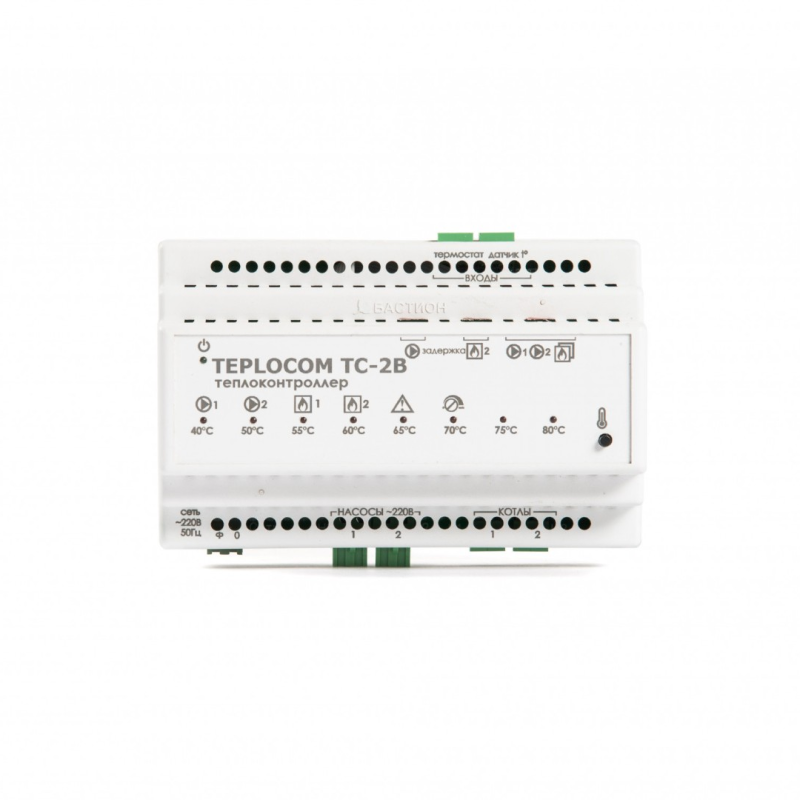

Описание Bastion TEPLOCOM Каскад TC-2B
Bastion TEPLOCOM Каскад TC-2B предназначен для управления системой водяного отопления, состоящей из 2
котлов и 2 циркуляционных насосов по сигналам от датчика температуры теплоносителя или комнатного термостата.
Теплоконтроллер Bastion TEPLOCOM Каскад TC-2B обеспечивает корректную совместную работу двух независимых котлов
отопления.
Встроенная функция управления двумя отопительными котлами и двумя циркуляционными насосами обеспечивает существенную
экономию электричества и газа, а также продлевает срок службы котла и насоса. Функция автоматического контроля
температуры в гидрострелке поддерживает постоянную температуру в системе отопления.
Функция регулировки температуры теплоносителя в диапазоне 40-80 °С. Функция ротации котлов позволяет равномерно
использовать ресурс котлов и повышает надёжность системы отопления.
Два режима контроля температуры (по комнатному термостату или по датчику теплоносителя) — поддержание постоянной
температуры воздуха или теплоносителя. Настройка задержки включения/выключения насосов и котлов обеспечивает
корректную работу системы отопления.
Защита от тактования котлов — сокращение числа включений/выключений котлов в межсезонье увеличивает ресурс котлов и
насосов.
Особенности Bastion TEPLOCOM Каскад TC-2B
- каскадирование двух котлов
- выбор режима работы каскада котлов
- управление работой от внешнего контроллера или с помощью собственного датчика температуры
- регулирование времени выбега циркуляционных насосов
- регулирование задержки на включение второго котла
- индикацию наличия сети, состояния котлов и циркуляционных насосов, наличия запроса на нагрев, заданной
температуры, аварийной ситуации
- защиту от тактования котлов.
Технические характеристики
| Общие |
| Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В |
170…250 |
| Количество подключаемых котлов (выходов), шт |
2 |
| Количество подключаемых циркуляционных насосов (выходов), шт |
2 |
| Количество подключаемых термостатов (вход), шт |
1 |
| Напряжение выходов управления насосами, В |
220 |
| Максимальный ток выхода насосов, А |
1 |
| Максимальный ток выхода котлов, А |
1 |
| Максимальное напряжение коммутации реле котлов (постоянного/переменного) тока, В |
30/220 |
| Максимальный коммутируемый ток реле котлов, А |
5 |
| Мощность, потребляемая изделием от сети без нагрузки, ВА, не более |
10 |
| Сечение провода, зажимаемого в клеммах колодок, мм2, не более |
1,5 |
| Диапазон рабочих температур, °С |
-10…+40 |
| Относительная влажность воздуха при 25 °С, %, не более |
80 |
| Степень защиты оболочкой по ГОСТ 14254-96 |
IP20 |
| Габаритные размеры ШхГхВ, мм, не более |
без упаковки с колодками |
140х110х75 |
| в упаковке |
150х105х75 |
| Масса, НЕТТО (БРУТТО), кг, не более |
0,25 (0,3) |
| Гарантия |
1,5 года |
Комплект поставки
|
Контроллер
|
1 шт.
|
|
Документация
|
1 шт.
|
