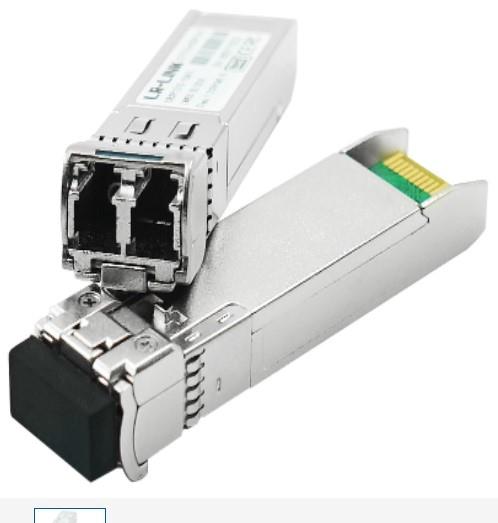

LR-Link LRXP1310-20ATL Трансивер

Описание LR-Link LRXP1310-20ATL

LR-Link LRXP1310-20ATL - это высокопроизводительные и экономически эффективные модули, поддерживающие многоскоростной режим 9,95–10,5 Гбит / с и дальность передачи до 20 км по оптоволокну SM. Приемопередатчик состоит из двух секций: Секция передатчика включает драйвер DFB 1310 нм. Секция приемника состоит из PIN-фотодиода, интегрированного с трансимпедансным предусилителем (TIA). Модуль с возможностью «горячей» замены в 20-контактный разъем. Высокоскоростной электрический интерфейс основан на низковольтной логике с номинальным дифференциальным сопротивлением 100 Ом и переменным напряжением, подключенным к модулю.

Оптический выход можно отключить с помощью логического высокоуровневого входа LVTTL TX_DIS. Ошибка передачи (Tx_Fault) предназначена для указания того, что передатчик модуля обнаружил состояние ошибки, связанное с работой лазера или безопасностью. Выход потери сигнала (RX_LOS) предназначен для указания потери входного оптического сигнала приемника. Последовательная ЭСППЗУ в трансивере позволяет пользователю получать доступ к данным мониторинга и конфигурации трансивера через 2-проводной интерфейс управления SFP. Этот интерфейс использует один адрес, A0h, с картой памяти, разделенной на нижнюю и верхнюю области. Основные данные цифровой диагностики (DD) хранятся в нижней области, а конкретные данные хранятся в виде ряда таблиц в области высокой памяти.

Особенности LR-Link LRXP1310-20ATL

• Расстояние передачи до 20 км
• Поддержка нескольких скоростей 9,95-10,5 Гбит / с
• 1310нм приемник DFB и PIN
• SFI электрический интерфейс
• 2-проводной интерфейс для интегрированного цифрового диагностического мониторинга
• SFP MSA с дуплексным разъемом LC
• Горячая замена
• Очень низкий уровень электромагнитных помех и отличная защита от электростатических разрядов
• + 3.3В блок питания
• Потребляемая мощность менее 1 Вт
• Рабочая температура корпуса: 0 ~ + 70 градусов
