Описание Intel SPTSBP4CLCAW

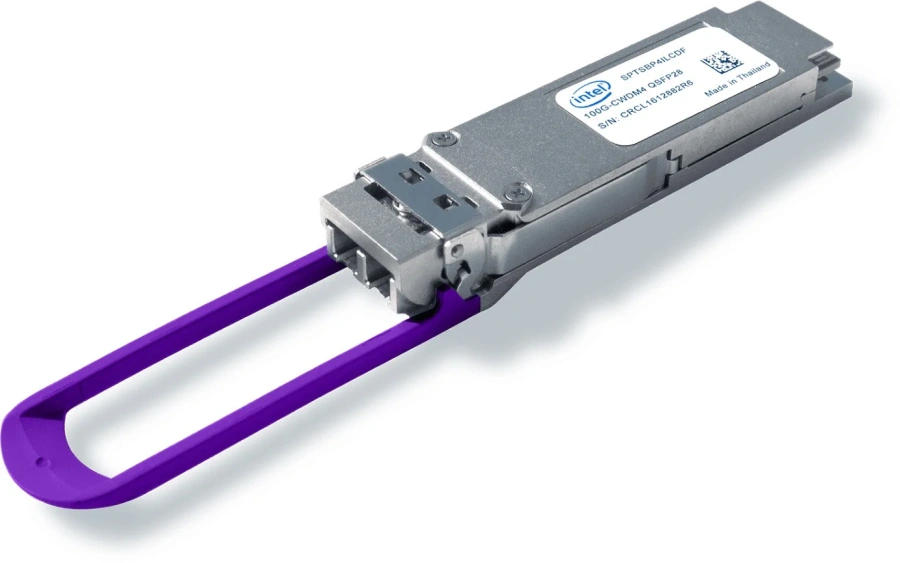

Intel SPTSBP4CLCAW — оптический трансивер форм-фактора QSFP28 для организации высокоскоростных соединений Ethernet со скоростью передачи данных 100 Гбит/с. Использует технологию CWDM4 с четырьмя оптическими каналами на длинах волн 1271, 1291, 1311 и 1331 нм. Предназначен для передачи данных по одномодовому оптическому волокну с подключением через дуплексный разъём LC/UPC. Поддерживает цифровой мониторинг диагностических параметров DDM/DOM, восстановление тактовой частоты CDR и коррекцию ошибок FEC. Рассчитан на установку в совместимое сетевое и серверное оборудование с интерфейсом QSFP28.
Особенности Intel SPTSBP4CLCAW
- Форм-фактор QSFP28 для сетевых соединений 100 Gigabit Ethernet.
- Скорость передачи данных 100 Гбит/с.
- Четыре оптических канала CWDM4 со скоростью 25,78125 Гбит/с каждый.
- Длины волн 1271, 1291, 1311 и 1331 нм.
- Работа с одномодовым оптическим волокном SMF.
- Дуплексный оптический разъём LC/UPC.
- Поддержка цифровой диагностики DDM/DOM через интерфейс I2C.
- Функция восстановления тактовой частоты и данных CDR на передающем и принимающем каналах.
- Поддержка коррекции ошибок FEC.
- Соответствие спецификациям QSFP28 MSA и SFF-8636.
- Питание напряжением 3,3 В.
- Рабочая температура от 0 до +70 °C.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
Оптический трансивер
|
|
Производитель
|
Intel
|
|
Модель
|
SPTSBP4CLCAW
|
|
Состояние
|
Новый
|
|
Форм-фактор
|
QSFP28
|
|
Назначение
|
Высокоскоростные оптические соединения Ethernet
|
|
Стандарт передачи данных
|
100 Gigabit Ethernet
|
|
Технология передачи
|
CWDM4
|
|
Номинальная скорость передачи данных
|
100 Гбит/с
|
|
Суммарная линейная скорость
|
103,125 Гбит/с
|
|
Количество каналов передачи
|
4
|
|
Скорость одного канала
|
25,78125 Гбит/с
|
|
ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Тип оптического волокна
|
Одномодовое (SMF)
|
|
Технология мультиплексирования
|
CWDM
|
|
Количество оптических длин волн
|
4
|
|
Длины волн
|
1271 / 1291 / 1311 / 1331 нм
|
|
Оптический интерфейс
|
Duplex LC/UPC
|
|
Количество оптических волокон
|
2
|
|
ИНТЕРФЕЙСЫ И УПРАВЛЕНИЕ
|
|
Электрический интерфейс
|
QSFP28, CAUI-4
|
|
Тип разъёма подключения к оборудованию
|
QSFP28
|
|
Тип оптического разъёма
|
LC/UPC Duplex
|
|
Цифровой диагностический мониторинг
|
DDM/DOM
|
|
Интерфейс управления и диагностики
|
I2C
|
|
Восстановление тактовой частоты и данных
|
CDR на TX и RX
|
|
Коррекция ошибок
|
FEC
|
|
СТАНДАРТЫ И СОВМЕСТИМОСТЬ
|
|
Стандарты Ethernet
|
IEEE 802.3ba, IEEE 802.3bm
|
|
Спецификация форм-фактора
|
QSFP28 MSA
|
|
Спецификация управления
|
SFF-8636
|
|
Стандарт оптической передачи
|
100G CWDM4 MSA
|
|
Частотная сетка CWDM
|
ITU-T G.694.2
|
|
Совместимое оборудование
|
Сетевые устройства с поддержкой трансиверов QSFP28 100G CWDM4
|
|
ПИТАНИЕ И НАДЁЖНОСТЬ
|
|
Напряжение питания
|
3,3 В
|
|
Потребляемая мощность
|
3,5 Вт
|
|
Средняя наработка на отказ (MTBF)
|
12 800 000 ч
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
От 0 до +70 °C
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
72 × 18,4 × 8,5 мм
|
|
Габариты упаковки
|
110 × 80 × 30 мм
|
|
Вес
|
45 г
|
|
Вес упаковки
|
90 г
|
Комплект поставки
|
Оптический модуль Intel SPTSBP4CLCAW
|
1 шт.
|
