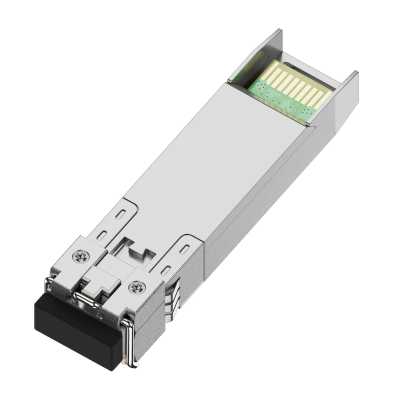

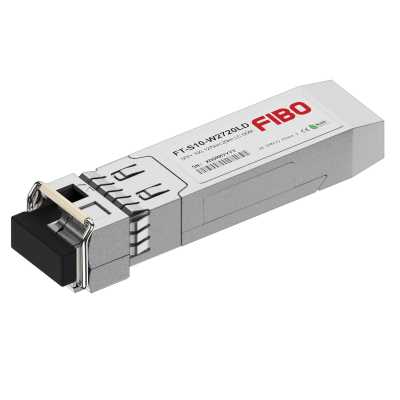

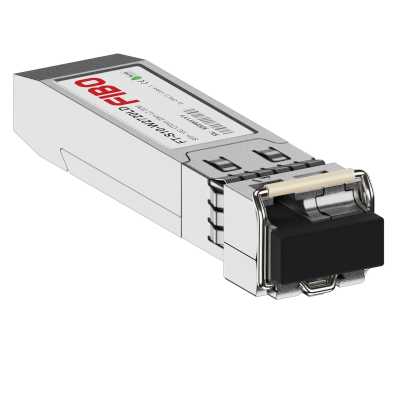

Описание FIBO FT-S10-W2720LD
FIBO FT-S10-W2720LD — одноволоконный оптический трансивер форм-фактора SFP+, предназначенный для организации высокоскоростных соединений Ethernet по одномодовому оптоволоконному кабелю. Модуль обеспечивает передачу данных со скоростью до 10 Гбит/с на расстояние до 20 км. Технология спектрального уплотнения WDM позволяет организовать двунаправленную передачу информации по одному оптическому волокну с разделением направлений по длинам волн. Передатчик работает на длине волны 1270 нм, а приёмник — на 1330 нм. Для построения соединения на противоположном конце линии используется парный трансивер FIBO FT-S10-W3320LD с обратным распределением длин волн. Модель оснащена лазерным передатчиком DFB, приёмником на основе PIN-фотодиода и оптическим разъёмом LC Simplex. Мощность оптического излучения составляет от -2 до +3 дБм, чувствительность приёмника — -14 дБм, оптический бюджет — 12 дБ. Встроенная функция цифровой диагностики DDM обеспечивает мониторинг температуры, напряжения питания, тока смещения лазера, мощности передаваемого и принимаемого оптического сигнала. Трансивер соответствует требованиям SFP+ MSA, поддерживает электрический интерфейс SFF-8431 и цифровую диагностику SFF-8472. Модуль допускает горячую замену, питается от слота SFP+ напряжением 3,3 В и потребляет менее 1 Вт. Рабочий температурный диапазон составляет от -5 до +70 °C. Устройство предназначено для установки в совместимые коммутаторы, маршрутизаторы и другое телекоммуникационное оборудование.
Особенности FIBO FT-S10-W2720LD
- Оптический трансивер форм-фактора SFP+.
- Поддержка передачи данных со скоростью до 10 Гбит/с.
- Максимальная дальность оптического соединения 20 км.
- Технология двунаправленной передачи WDM по одному волокну.
- Предназначен для одномодового оптического волокна SMF.
- Длина волны передатчика TX 1270 нм.
- Длина волны приёмника RX 1330 нм.
- Парный трансивер FIBO FT-S10-W3320LD.
- Оптический интерфейс 10GBASE-BX20-U.
- Лазерный передатчик DFB.
- Приёмник на основе PIN-фотодиода.
- Мощность передатчика от -2 до +3 дБм.
- Чувствительность приёмника -14 дБм.
- Оптический бюджет 12 дБ.
- Оптический разъём LC Simplex.
- Поддержка цифровой диагностики DDM.
- Контроль температуры и напряжения питания.
- Мониторинг тока смещения лазера.
- Мониторинг мощности передаваемого и принимаемого оптического сигнала.
- Соответствие спецификациям SFP+ MSA и SFF-8431.
- Поддержка цифровой диагностики по стандарту SFF-8472.
- Возможность горячей замены Hot Swap.
- Напряжение питания 3,3 В.
- Потребляемая мощность менее 1 Вт.
- Металлический корпус.
- Рабочая температура от -5 до +70 °C.
- Подходит для корпоративных, операторских и магистральных оптических сетей.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип устройства
|
Оптический трансивер
|
|
Бренд
|
FIBO
|
|
Модель
|
FT-S10-W2720LD
|
|
Артикул производителя
|
FT-S10-W2720LD
|
|
Форм-фактор
|
SFP+
|
|
Тип трансивера
|
Одноволоконный
|
|
Тип оптического соединения
|
Одномодовое
|
|
Технология передачи
|
WDM
|
|
Сетевой интерфейс
|
10GBASE-BX20-U
|
|
Назначение
|
Передача данных по оптоволоконным линиям связи
|
|
Тип совместимого оборудования
|
Сетевое оборудование с интерфейсом SFP+
|
|
Гарантия
|
12 месяцев
|
|
ПАРАМЕТРЫ ПЕРЕДАЧИ ДАННЫХ
|
|
Скорость передачи данных
|
10 Гбит/с
|
|
Максимальное расстояние передачи данных
|
20 км
|
|
Количество используемых оптических волокон
|
1
|
|
Режим передачи данных
|
Двунаправленный
|
|
Метод спектрального разделения
|
WDM
|
|
Тип оптоволокна
|
Single Mode Fiber (SMF)
|
|
Парный модуль
|
FIBO FT-S10-W3320LD
|
|
ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Длина волны передатчика TX
|
1270 нм
|
|
Длина волны приёмника RX
|
1330 нм
|
|
Тип лазерного передатчика
|
DFB
|
|
Тип фотоприёмника
|
PIN
|
|
Спектральная ширина излучения
|
1 нм
|
|
Минимальная мощность передатчика
|
-2 дБм
|
|
Максимальная мощность передатчика
|
+3 дБм
|
|
Чувствительность приёмника
|
-14 дБм
|
|
Оптический бюджет
|
12 дБ
|
|
ОПТИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ИНТЕРФЕЙСЫ
|
|
Тип оптического разъёма
|
LC Simplex
|
|
Количество оптических разъёмов
|
1
|
|
Электрический интерфейс
|
SFP+ SFF-8431
|
|
Возможность горячей замены
|
Есть
|
|
ДИАГНОСТИКА И МОНИТОРИНГ
|
|
Поддержка DDM
|
Есть
|
|
Стандарт цифровой диагностики
|
SFF-8472
|
|
Мониторинг температуры
|
Есть
|
|
Мониторинг напряжения питания
|
Есть
|
|
Мониторинг тока смещения лазера
|
Есть
|
|
Мониторинг мощности передатчика TX
|
Есть
|
|
Мониторинг мощности приёмника RX
|
Есть
|
|
СТАНДАРТЫ
|
|
Совместимость с MSA
|
SFP+ MSA
|
|
Спецификация электрического интерфейса
|
SFF-8431
|
|
Спецификация цифрового мониторинга
|
SFF-8472
|
|
ЭЛЕКТРОПИТАНИЕ
|
|
Напряжение питания
|
3,3 В
|
|
Потребляемая мощность
|
Менее 1 Вт
|
|
Источник питания
|
Слот SFP+ сетевого оборудования
|
|
КОНСТРУКЦИЯ И УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Материал корпуса
|
Металл
|
|
Тип установки
|
В слот SFP+
|
|
Минимальная рабочая температура
|
-5 °C
|
|
Максимальная рабочая температура
|
+70 °C
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
57 × 13 × 9 мм
|
|
Габариты упаковки
|
69 × 23 × 13 мм
|
|
Вес
|
0,02 кг
|
|
Вес упаковки
|
0,04 кг
|
Комплект поставки
|
Оптический трансивер FIBO FT-S10-W2720LD
|
1 шт.
|
