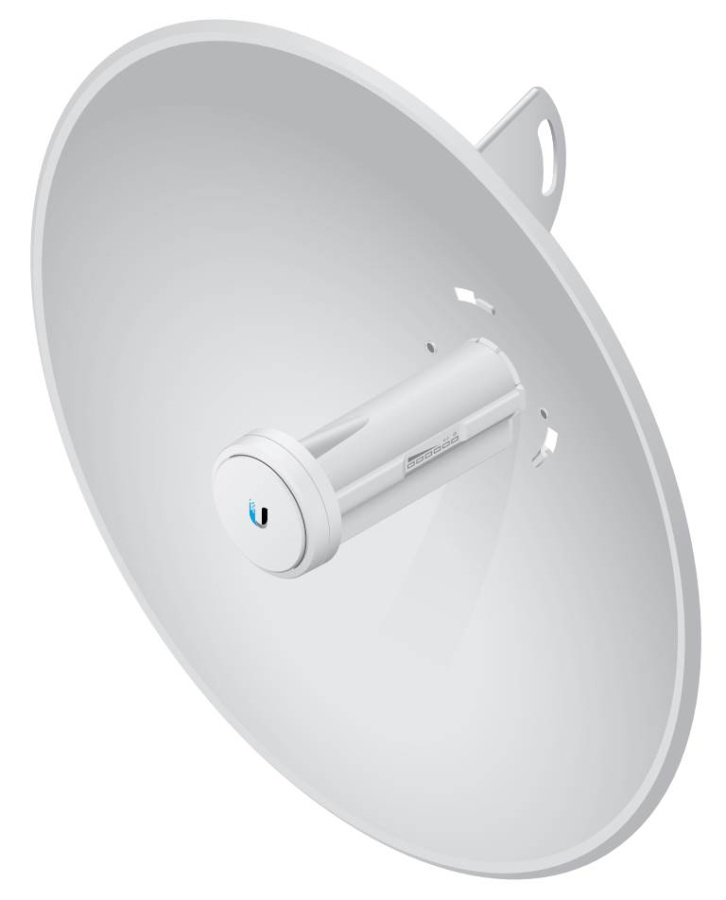

Ubiquiti PowerBeam 5AC-400 (PBE-5AC-400)

Особенности

• Улучшенная устойчивость к шуму. PowerBeam 5AC-400 излучает радиочастотную энергию более узконаправленно. Фокусируясь в одном направлении, устройство блокирует или фильтрует шумы в пространстве, повышая устойчивость к ним. Эта функция особенно важна в местах, насыщенных другими радиочастотными сигналами такой же или близкой частоты.
• Интегрируемая конструкция. Технология InnerFeed компании Ubiquiti интегрирует радио-сигнал в облучателе антенны, благодаря чему отпадает необходимость в кабеле. PowerBeam чрезвычайно универсален и экономически эффективен для развёртывания сетей.
• Устройство не поддерживает стандарт 802.11a/n и не работает с устройствами сторонних производителей!

• Поддержка протокола airMAX ac.

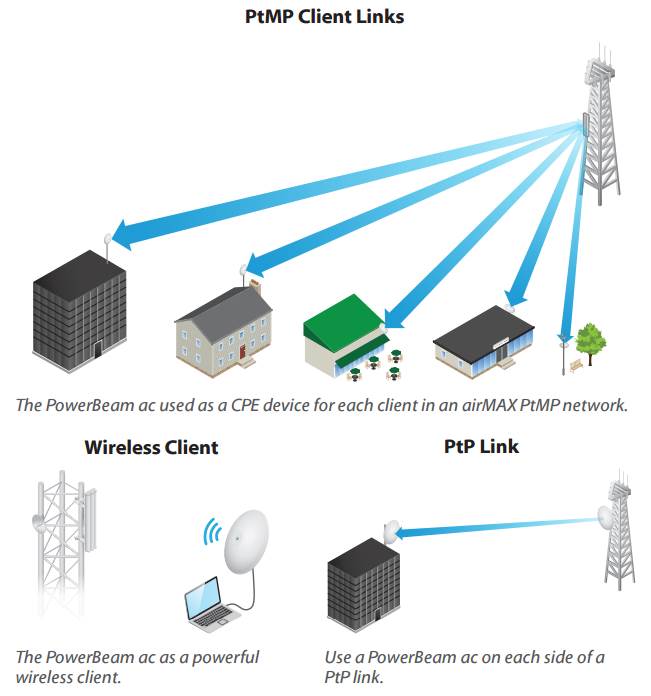

• Специальный дополнительный режим дальних соединений Точка-Точка (Pont-to-Pont(PtP)).
• Настраиваемая ширина канала:
  • PtP – 10/20/30/40/50/60/80 МГц;
  • PtMP – 10/20/30/40 МГц.
• Автоматический выбор канала
• Управление выходной мощностью: Автоматическое/Вручную.
• Автоматическое определение дальности (синхронизация ACK).
• Мощнейшая безопасность WPA2.

Повышение удобства использования

• Динамические изменения настроек.
• Мгновенная проверка входных данных.
• Технология HTML5.
• Оптимизация для мобильных устройств.
• Подробные статистические показатели устройства.
• Всесторонний набор диагностических средств, включая тестирование Ethernet кабеля, радиочастотную диагностику и анализатор спектра airView.

Продвинутые методы радиочастотного анализа

Устройства airMAX ac имеют дополнительный независимый процессор для второго радиомодуля, которой производит постоянный анализ 5 ГГц диапазона и каждого принимаемого символа, что позволяет Вам на основе полученных данных оптимизировать топологию сети и производительность беспроводных соединений. Данные, полученные при помощи спектрального анализа и мониторинга радиочастотной производительности отображаются во вкладке Main и в анализаторе спектра airView airOS V7.

Предоставление сведений в реальном времени

Во вкладке Main отображается следующая радиочастотная информация:

• Непрерывное отображение модулей векторов ошибок (EVM) на сигнальных созвездиях.
• Гистограммы CINR (Carrier to Interference-plus-Noise Ratio – соотношение несущей и помех-плюс-шум).
• Временное распределение SNR (Signal-to-Noise Ratio – соотношение сигнал-шум).

Спектральный анализ

airView позволяет выявлять признаки шума и планировать Ваши сети, минимизируя интерференцию с шумом. Функции airView:

• Постоянно отслеживает шум среды.
• Собирает точки измерения энергии в графики реального времени.
• Помогает оптимизировать выбор канала, строение сети и производительность радиосети.

airView работает в фоновом режиме, не прерывая соединения и не нарушая работу сети. В airView есть три спектральных графика, каждый из которых отображает различные данные.

• Waterfall. Совокупность энергии на каждой частоте с распределением по времени.
• Waveform. Уровни сигнала по частотам в форме волны и их вероятность.
• Ambient Noise Level. Энергия фонового шума по частотам.

Доступный с обновлением прошивки до airOS v7.1, airView предоставляет мощный функционал анализатора спектра, исключая необходимость арендовать или покупать дополнительное оборудование для проведения исследования местоположения.

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контролером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX обеспечивает значительно лучшую пропускную способность, масштабируемость, помехозащищённость и уменьшает задержки в сравнении с другими уличными устройствами этого класса.

• Интеллектуальный QoS. Приоритетность назначается голосовым и видео данным для непрерывной потоковой передачи.
• Масштабируемость. Большая ёмкость и масштабируемость.
• Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса.

Превосходная производительность

Технология следующего поколения airMAX ac усиливает преимущества проприетарного протокола TDMA. Фирменная система airMAX с выделенным чипом значительно минимизирует задержки TDMA и улучшает масштабируемость сети. Отдельный чип обеспечивает возможности аппаратного ускорения для планировщика airMAX, что позволяет работать с высокими скоростями передачи данных и плотной модуляцией, используемыми в технологии airMAX ac.

Прорыв пропускной способности

airMAX ac поддерживает высокие скорости передачи данных, которые требуют плотной модуляции: 256QAM – значительное увеличение по сравнению с 64QAM, используемой в airMAX. Благодаря их использованию в проприетарной технологии airMAX ac, устройства этой линейки обеспечивают реальную скорость передачи пользовательских данных TCP/IP более 450 Мбит/с, что до трёх раз быстрее по сравнению с моделями обычной линейки airMAX.

Конструкция

Инновационное техническое решение

• Встроенный юстировочный механизм. Монтажный кронштейн точки доступа позволяет отъюстировать угол наклона на 20° вверх и 10° вниз.
• Быстрая установка. Установка упрощается за счёт небольшого количества крепёжных деталей
• Простой демонтаж. Излучатель антенны можно отсоединить нажатием на кнопку.

Стойкость к коррозии

• Крепёж. Покрытие GEOMET значительно повышает коррозийную устойчивость (в сравнении с оцинкованным).
• Отражатель и кронштейны. Изготовлены из оцинкованной стали с порошковым покрытием и обладают превосходной устойчивостью к коррозии. Конструкция также предотвращает повреждение краски на металлических поверхностях.
• Защитный колпак. Обеспечивает защиту от неблагоприятных погодных условий. Доступен как дополнительный аксессуар.

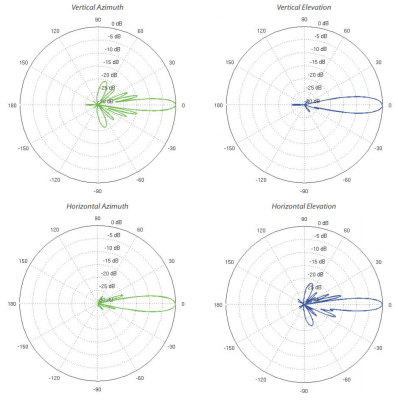

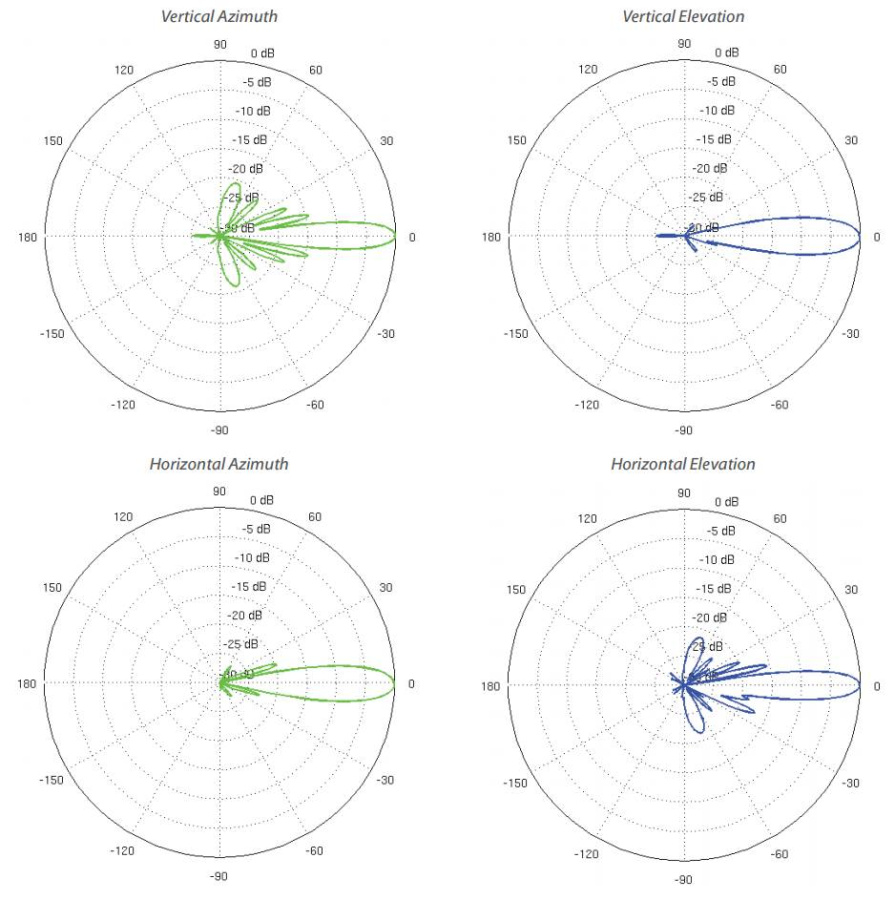

Параметры антенны PowerBeam 5AC-400 Ubiquiti Networks (UBNT)

• Усиление 25 дБи
• КСВ 1.5:1
• Угол наклона антенны + 20° к -10

Характеристики

• Процессор Atheros MIPS 74Kc, 560 МГц
• ОЗУ 64 МБ DDR2
• Сетевой интерфейс 1х 10/100/1000 Ethernet
• Сертификат соответствия FCC, IC, CE
• Размеры 420 x 420 x 275 мм
• Вес 1753 г
• Блок питания 24 В, 0.5 A GigE PoE
• Способ питания Passive PoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
• Максимальная потребляемая мощность 8.5 Вт
• Усиление 25 дБи
• Рабочий диапазон 5150-5875 МГц

Комплектация

• Отражатель 1 шт
• Облучатель 1 шт
• Задняя часть облучателя 1 шт
• Крепеж отражателя 1 шт
• Зажимная скоба для мачты 1 шт
• U-образный болт 1 шт
• Соединительные гайки М6 1 шт
• Адаптер питания Gigabit PoE 24В 0.5 А с крепежной пластиной  1 шт.
• Шнур питания 1 шт.
• Руководство по установке 1 шт.
