Ubiquiti PowerBeam 5AC-620 (PBE-5AC-620) Точка доступа

Описание Ubiquiti PowerBeam 5AC-620 (PBE-5AC-620)

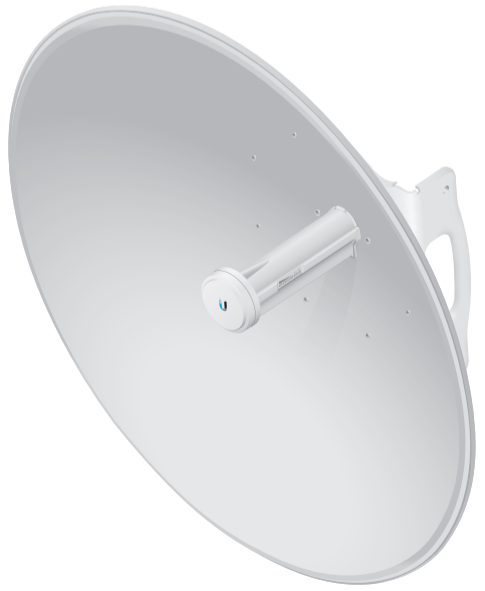

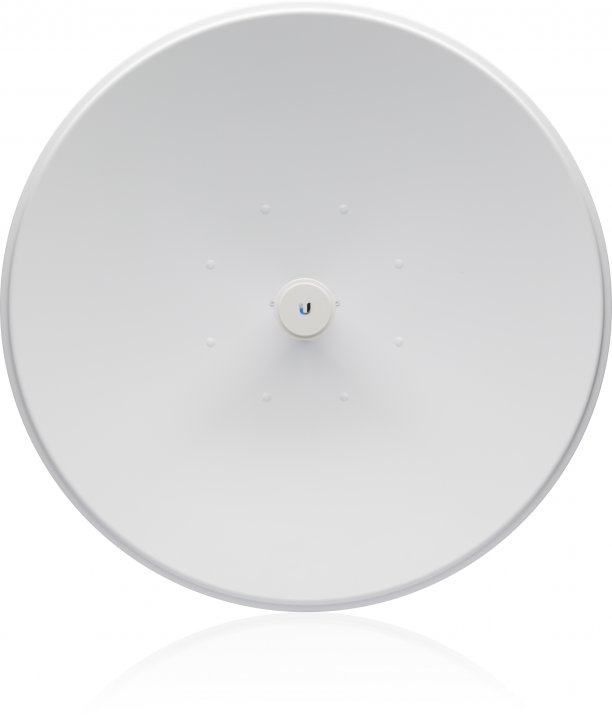

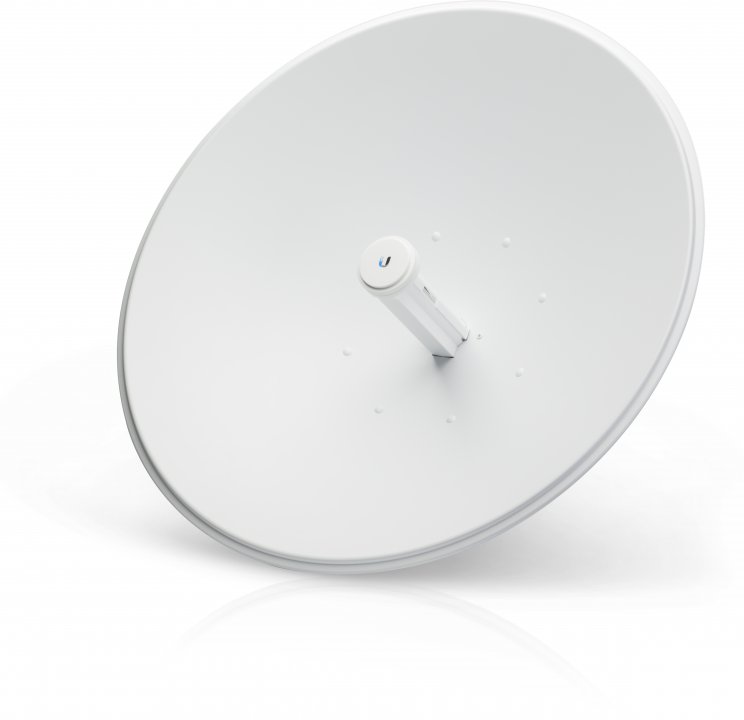

Ubiquiti PowerBeam 5AC-620 (PBE-5AC-620) представляет собой сетевое устройство направленного действия с вертикальной или горизонтальной поляризацией для соединения между собой групп зданий и их подключения к сети Интернет. Данная модель выполнена в корпусе из высококачественных материалов, обеспечивающих устойчивость как к механическим повреждениям, так и к различным погодным условиям, что делает устройство отличным решением для наружного размещения. Благодаря усиливающему коэффиценту в 29 dBi, а также основной радиочасти мощностью 24 24 dBm создается направленный луч длиной в 25-30 км.

Особенности Ubiquiti PowerBeam 5AC-620 (PBE-5AC-620)

• Улучшенная устойчивость к шуму. PowerBeam 5AC-620 излучает радиочастотную энергию более узконаправленно. Фокусируясь в одном направлении, устройство блокирует или фильтрует шумы в пространстве, повышая устойчивость к ним. Эта функция особенно важна в местах, насыщенных другими радиочастотными сигналами такой же или близкой частоты.
• Интегрированная конструкция. Технология InnerFeed интегрирует всю радиосистему в облучателе антенны, а революционный протокол airMAX TDMA улучшает производительность и масштабируемость сети. PowerBeam чрезвычайно универсален и экономически эффективен для развёртывания сетей.

Внимание! Устройство предназначено для работы радиосети по фирменной технологии airMAX ac. С ним могут соединяться только поддерживающие её устройства (а также устройства airMAX M в качестве клиентов для режима точка-многоточка).

Программное обеспечение

Обладающая полностью переработанным дизайном и более удобная в использовании, airOS версии 7 является революционной операционной системой и установлена во всех точках доступа линейки airMAX ac.

Мощные функции беспроводной связи

• Поддержка протокола airMAX ac
• Специальный дополнительный режим дальних соединений "Точка-Точка" (Pont-to-Pont (PtP))
• Настраиваемая ширина канала:
• • PtP – 10/20/30/40/50/60/80 МГц
  • PtMP – 10/20/30/40 МГц
• Автоматический выбор канала
• Управление выходной мощностью: Автоматическое / Вручную
• Автоматическое определение дальности (синхронизация ACK)
• Мощнейшая безопасность WPA2

Повышение удобства использования

• Динамические изменения настроек
• Мгновенная проверка входных данных
• Технология HTML5
• Оптимизация для мобильных устройств
• Подробные статистические показатели устройства
• Всесторонний набор диагностических инструментов, включая тестирование Ethernet-кабеля, радиочастотную диагностику и анализатор спектра airView

Устройства airMAX ac обладают архитектурой с несколькими 5 ГГц радиомодулями для работы революционного механизма анализа радиосреды. Независимый процессор вкупе со вторым выделенным радиомодулем обеспечивают постоянный анализ полного 5 ГГц диапазона и каждого принимаемого символа для предоставления вам наиболее совершенного радиоанализа в отрасли. Данные, полученные при помощи спектрального анализа и мониторинга радиочастотной производительности, отображаются на панели управления и в анализаторе спектра airView.

Во вкладке Main отображается следующая радиочастотная информация:

• Непрерывное отображение модулей векторов ошибок (EVM) на сигнальных созвездиях
• Гистограммы CINR (Carrier to Interference-plus-Noise Ratio – соотношение несущей и помех-плюс-шум)
• Временное распределение SNR (Signal-to-Noise Ratio – соотношение сигнал-шум)

Спектральный анализ

Инструмент airView позволяет выявлять признаки шума и планировать ваши сети для снижения шумовых помех. Функции airView:

• Постоянно отслеживает шум в эфире
• Собирает точки измерения энергии в графики реального времени
• Помогает оптимизировать выбор канала, строение сети и производительность радиосети

airView работает в фоновом режиме, не прерывая соединения и не нарушая работу сети. В airView есть три спектральных графика, каждый из которых отображает различные данные.

• Waterfall. Совокупность энергии на каждой частоте с распределением по времени.
• Waveform. Уровни сигнала по частотам в форме волны и их вероятность.
• Ambient Noise Level. Энергия фонового шума по частотам.

Доступный с обновлением прошивки до airOS v7.1, airView предоставляет мощный функционал анализатора спектра, исключая необходимость арендовать или покупать дополнительное оборудование для проведения исследования местоположения.

Технология airMAX ac

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контролером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX обеспечивает значительно лучшую пропускную способность, масштабируемость, помехоустойчивость и уменьшает задержки в сравнении с другими уличными устройствами этого класса.

• Интеллектуальный QoS. Приоритет назначается голосовым и видео данным для непрерывной потоковой передачи.
• Масштабируемость. Большая ёмкость и масштабируемость.
• Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса.

На сектор airMAX ac могут быть подключены до 100 клиентов; показаны 4 клиента для иллюстрации общего принципа.

Технология следующего поколения airMAX ac усиливает преимущества проприетарного протокола TDMA. Фирменная система airMAX с чипом собственной разработки значительно минимизирует задержки TDMA и улучшает масштабируемость сети. Отдельный чип обеспечивает возможности аппаратного ускорения для планировщика airMAX, что позволяет работать с высокими скоростями передачи данных и плотной модуляцией, используемыми в технологии airMAX ac.

Прорыв пропускной способности

airMAX ac поддерживает высокие скорости передачи данных, которые требуют плотной модуляции: 256QAM – значительное увеличение по сравнению с 64QAM, используемой в airMAX. Благодаря их использованию в проприетарной технологии airMAX ac, устройства этой линейки обеспечивают реальную скорость передачи пользовательских данных TCP/IP более 450 Мбит/с, что до трёх раз быстрее по сравнению с моделями обычной линейки airMAX.

Конструкция

Инновационное техническое решение

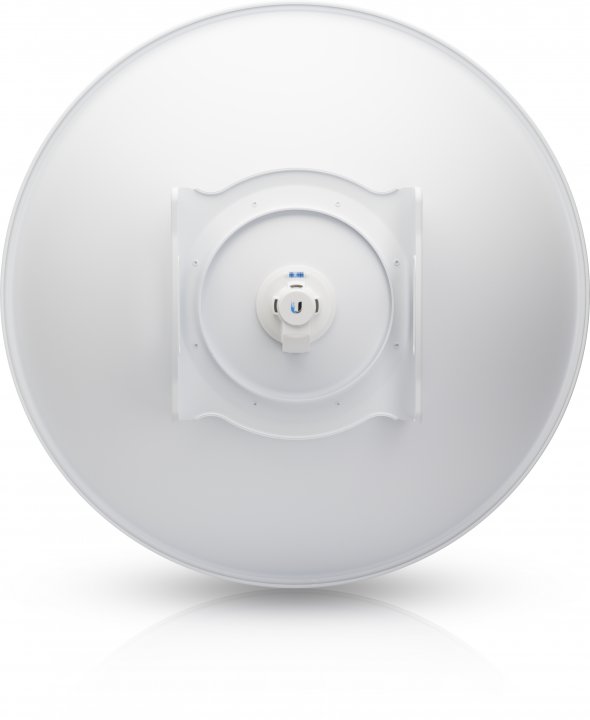

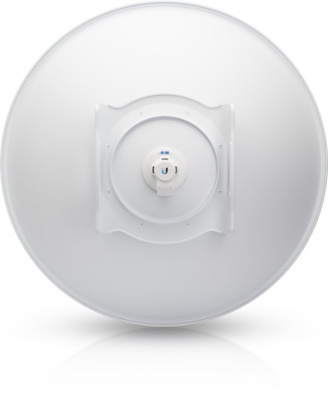

• Встроенный юстировочный механизм. Монтажный кронштейн точки доступа позволяет регулировать угол наклона на 15° вверх и вниз.
• Быстрая установка. Установка упрощается за счёт небольшого количества крепёжных деталей.
• Простой демонтаж. Излучатель антенны можно отсоединить нажатием на кнопку.

Стойкость к коррозии

• Крепёж. Покрытие GEOMET значительно повышает коррозийную устойчивость (в сравнении с оцинкованным).
• Отражатель и кронштейны. Изготовлены из оцинкованной стали с порошковым покрытием и обладают превосходной устойчивостью к коррозии. Конструкция также предотвращает повреждение краски на металлических поверхностях.

Параметры радиомодуля

Параметры антенны

Технические характеристики

Комплект поставки
