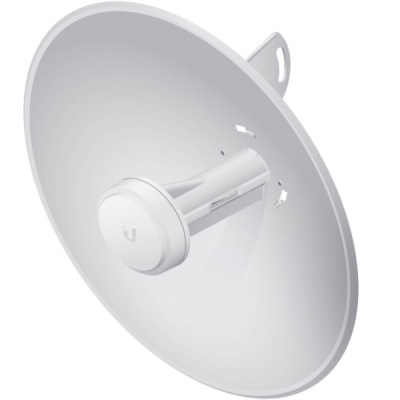

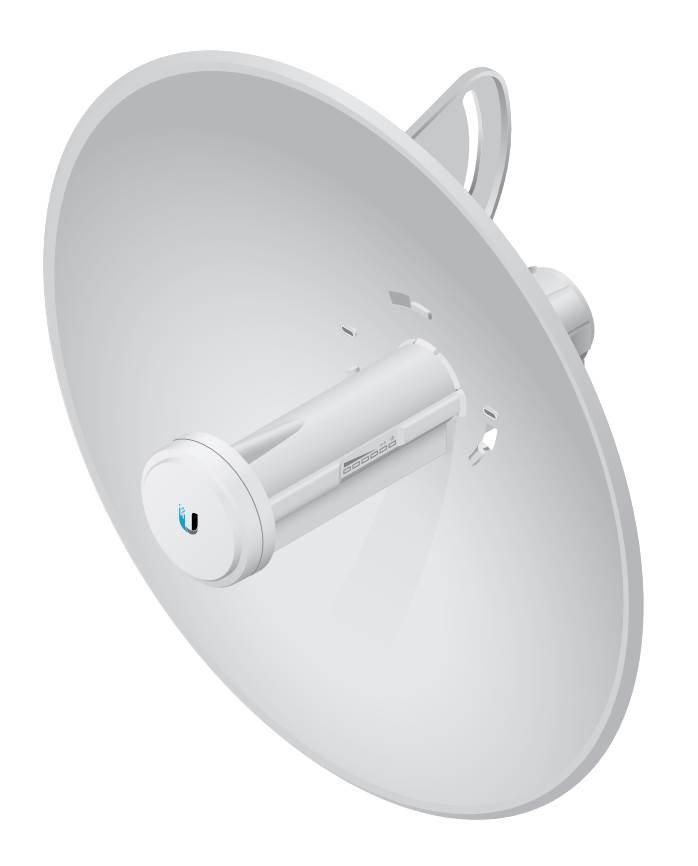

Ubiquiti PowerBeam 5AC-300 (PBE-5AC-300) Точка доступа

Описание Ubiquiti PowerBeam 5AC-300 (PBE-5AC-300)

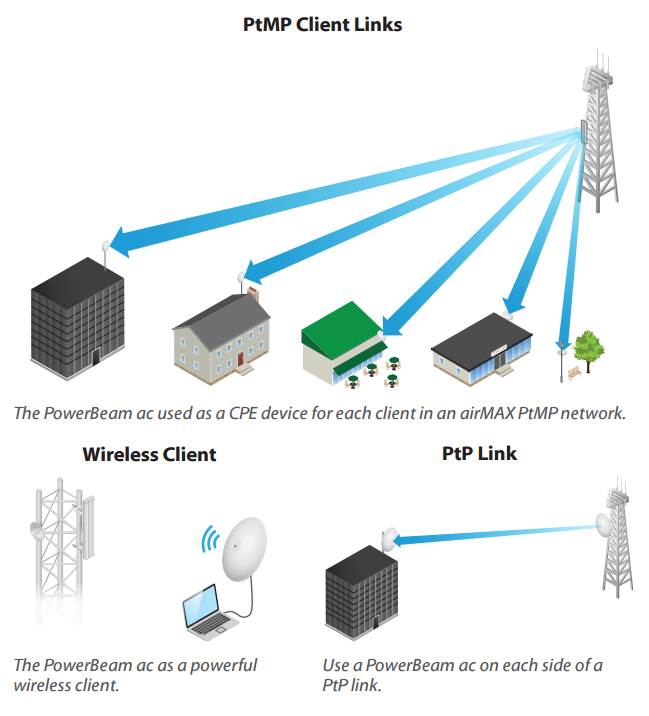

Ubiquiti PowerBeam 5AC-300 (PBE-5AC-300) - уличная точка доступа/радиомост, предназначенная для работы в режиме беспроводного клиента и для создания туннелей Point-to-Point. Работает в диапазоне 5 ГГц (802.11ac), поддерживает технологию 2x2 MIMO, обеспечивает скорость передачи данных до 450 Мбит/с при дальности действия до 20 км. Встроенная антенна обеспечивает усиление до 22 дБи.

Особенности Ubiquiti PowerBeam 5AC-300 (PBE-5AC-300)

• Улучшенная устойчивость к шуму. PowerBeam 5AC-300 излучает радиочастотную энергию более узконаправленно. Фокусируясь в одном направлении, устройство блокирует или фильтрует шумы в пространстве, повышая устойчивость к ним. Эта функция особенно важна в местах, насыщенных другими радиочастотными сигналами такой же или близкой частоты.
• Интегрируемая конструкция. Технология InnerFeed компании Ubiquiti интегрирует радио-сигнал в облучателе антенны, благодаря чему отпадает необходимость в кабеле. PowerBeam чрезвычайно универсален и экономически эффективен для развёртывания сетей.

Устройство не поддерживает стандарт 802.11a/n и не работает с устройствами сторонних производителей!

Внимание! Устройство может подключаться по радио только к устройствам с поддержкой технологии airMax ac.

Программное обеспечение

Обладающая полностью переработанным дизайном и более удобная в использовании, airOS версии 7 является революционной операционной системой и установлена во всех точках доступа линейки airMAX ac.

Мощные характеристики беспроводной связи

• Поддержка протокола airMAX ac.
• Специальный дополнительный режим дальних соединений Точка-Точка (Pont-to-Pont(PtP)).
• Настраеваемая ширина канала:
  • PtP – 10/20/30/40/50/60/80 МГц;
  • PtMP – 10/20/30/40 МГц.
• Автоматический выбор канала
• Управление выходной мощностью: Автоматическое/Вручную.
• Автоматическое определение дальности (синхронизация ACK).
• Мощнейшая безопасность WPA2.

Повышение удобства использования

• Динамические изменения настроек.
• Мгновенная проверка входных данных.
• Технология HTML5.
• Оптимизация для мобильных устройств.
• Подробные статистические показатели устройства.
• Всесторонний набор диагностических средств, включая тестирование Ethernet кабеля, радиочастотную диагностику и анализатор спектра airView.

Продвинутые методы радиочастотного анализа

Устройства airMAX ac имеют дополнительный независимый процессор для второго радиомодуля, которой производит постоянный анализ 5 ГГц диапазона и каждого принимаемого символа, что позволяет Вам на основе полученных данных оптимизировать топологию сети и производительность беспроводных соединений. Данные, полученные при помощи спектрального анализа и мониторинга радиочастотной производительности отображаются во вкладке Main и в анализаторе спектра airView airOS V7.

Предоставление сведений в реальном времени

Во вкладке Main отображается следующая радиочастотная информация:

• Непрерывное отображение модулей векторов ошибок (EVM) на сигнальных созвездиях.
• Гистограммы CINR (Carrier to Interference-plus-Noise Ratio – соотношение несущей и помех-плюс-шум).
• Временное распределение SNR (Signal-to-Noise Ratio – соотношение сигнал-шум).

Спектральный анализ

airView позволяет выявлять признаки шума и планировать Ваши сети, минимизируя интерференцию с шумом. Функции airView:

• Постоянно отслеживает шум среды.
• Собирает точки измерения энергии в графики реального времени.
• Помогает оптимизировать выбор канала, строение сети и производительность радиосети.

airView работает в фоновом режиме, не прерывая соединения и не нарушая работу сети. В airView есть три спектральных графика, каждый из которых отображает различные данные.

• Waterfall. Совокупность энергии на каждой частоте с распределением по времени.
• Waveform. Уровни сигнала по частотам в форме волны и их вероятность.
• Ambient Noise Level. Энергия фонового шума по частотам.

Доступный с обновлением прошивки до airOS v7.1, airView предоставляет мощный функционал анализатора спектра, исключая необходимость арендовать или покупать дополнительное оборудование для проведения исследования местоположения.

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контролером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX обеспечивает значительно лучшую пропускную способность, масштабируемость, помехозащищённость и уменьшает задержки в сравнении с другими уличными устройствами этого класса.

• Интеллектуальный QoS. Приоритетность назначается голосовым и видео данным для непрерывной потоковой передачи.
• Масштабируемость. Большая ёмкость и масштабируемость.
• Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса.

Превосходная производительность

Технология следующего поколения airMAX ac усиливает преимущества проприетарного протокола TDMA. Фирменная система airMAX с выделенным чипом значительно минимизирует задержки TDMA и улучшает масштабируемость сети. Отдельный чип обеспечивает возможности аппаратного ускорения для планировщика airMAX, что позволяет работать с высокими скоростями передачи данных и плотной модуляцией, используемыми в технологии airMAX ac.

Прорыв пропускной способности

airMAX ac поддерживает высокие скорости передачи данных, которые требуют плотной модуляции: 256QAM – значительное увеличение по сравнению с 64QAM, используемой в airMAX. Благодаря их использованию в проприетарной технологии airMAX ac, устройства этой линейки обеспечивают реальную скорость передачи пользовательских данных TCP/IP более 450 Мбит/с, что до трёх раз быстрее по сравнению с моделями обычной линейки airMAX.

Инновацонное техническое решение

• Встроенный юстировочный механизм. Монтажный кронштейн точки доступа позволяет отъюстировать угол наклона на 20° вверх и 20° вниз.
• Быстрая установка. Установка упрощается за счёт небольшого количества крепёжных деталей.
• Простой демонтаж. Излучатель антенны можно отсоединить нажатием на кнопку.

Стойкость к коррозии

• Крепёж. Покрытие GEOMET значительно повышает коррозиную устойчивость (в сравнении с оцинкованным).
• Отражатель и кронштейны. Изготовлены из оцинкованной стали с порошковым покрытием и обладают превосходной устойчивостью к коррозии. Конструкция также предотвращает повреждение краски на металлических поверхностях.

Спецификация радиомодуля

	Скорость передачи	Мощность передатчика	Чувствительность приёмника	Погрешность
802.11ac AirMax	1x BPSK (½)	25 дБм	-96 дБм	+/-2 дБ
	2x QPSK (½)	25 дБм	-95 дБм	+/-2 дБ
	2x QPSK (¾)	25 дБм	-92 дБм	+/-2 дБ
	4x 16QAM (½)	25 дБм	-90 дБм	+/-2 дБ
	4x 16QAM (¾)	25 дБм	-86 дБм	+/-2 дБ
	6x 64QAM (2/3)	25 дБм	-83 дБм	+/-2 дБ
	6x 64QAM (¾)	24 дБм	-77 дБм	+/-2 дБ
	6x 64QAM (5/6)	23 дБм	-74 дБм	+/-2 дБ
	8x 256QAM (¾)	21 дБм	-69 дБм	+/-2 дБ
	8x 256QAM (5/6)	21 дБм	-65 дБм	+/-2 дБ

Параметры антенны

Усиление	22 дБи
КСВ	1.5:1
Угол наклона антенны	± 20°

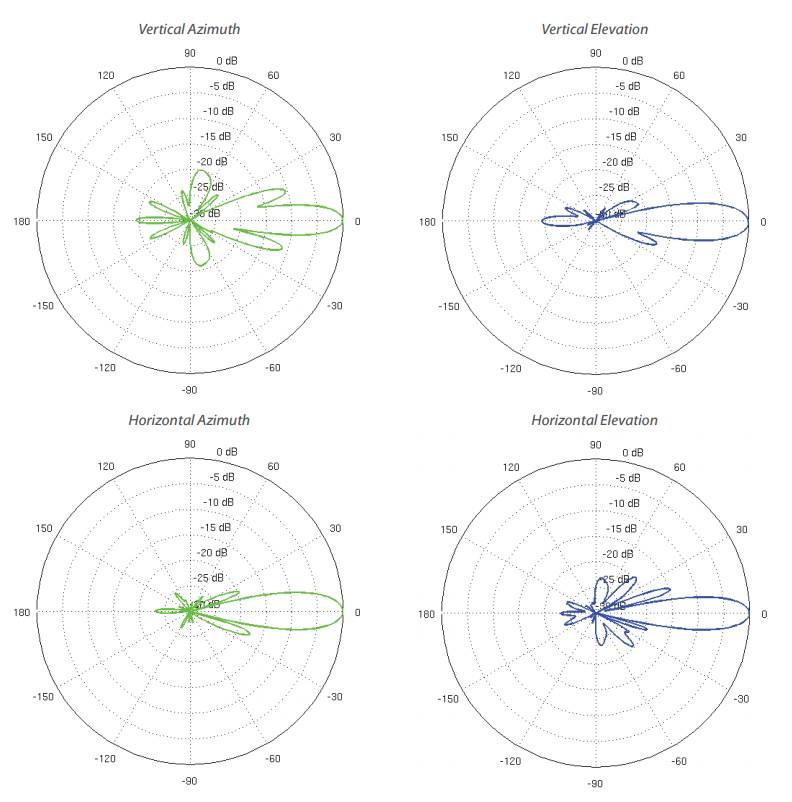

Диаграммы направленности
вертикальная поляризация
в горизонтальной плоскости	в вертикальной плоскости
горизонтальная поляризация
в горизонтальной плоскости	в вертикальной плоскости

Технические характеристики

Процессор	Atheros MIPS 74Kc, 560 МГц
ОЗУ	64 МБ DDR2
Сетевой интерфейс	1х 10/100/1000 Ethernet
Сертификат соответствия	FCC, IC, CE
Соответствие RoHS	да
Блок питания	24 В, 0.5 A GigE PoE
Способ питания	Passive PoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
Максимальная потребляемая мощность	5.5 Вт
Усиление	22 дБи
Рабочий диапазон	5150-5875 МГц
Ветровая нагрузка	200.2 ньютон при 200 км/ч
Стойкость к ветру	до 200 км/ч
Светодиодная индикация	1х индикатор питания,1х индикатор активности LAN, 4x индикатор активности WLAN
Индикация уровня сигнала	программно настраиваемая индикация на основе уровня сигнала
Ширина канала	Режим PtP: 10/20/30/40/50/60/80 МГц Режим PtMP: 10/20/30/40 МГц
Поляризация	двойная линейная
Материал корпуса	устойчивый к УФ пластик для наружного применения
Крепление	крепление на мачту (в комплекте)
Защита от электростатического разряда/электромагнитного импульса	По воздуху: ±24 kV При контакте: ±24 kV
Рабочая температура	-40...+70 °C
Влажность	от 5 до 95% (без конденсации)
Испытания солевым туманом	IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5
Испытания на вибрации	IEC 68-2-6
Испытания на температурный шок	IEC 68-2-14
Испытания на УФ	EC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4
Испытания дождём и ветром	ETS 300 019-1-4, эквивалент: MIL-STD-810 G Method 506.5
Размеры	325 x 325 x 256 мм
Вес	1203 г
Гарантия	12 мес.

Комплектация

Отражатель	1 шт.
Облучатель	1 шт.
Задняя часть облучателя	1 шт.
Крепеж отражателя	1 шт.
Зажимная скоба для мачты	1 шт.
U-образный болт	1 шт.
Соединительные гайки М6	2 шт.
Шайбы М6	2 шт.
Адаптер питания Gigabit PoE 24В 0.5 А с крепежной пластиной	1 шт.
Шнур питания	1 шт.
Руководство по установке	1 шт.
