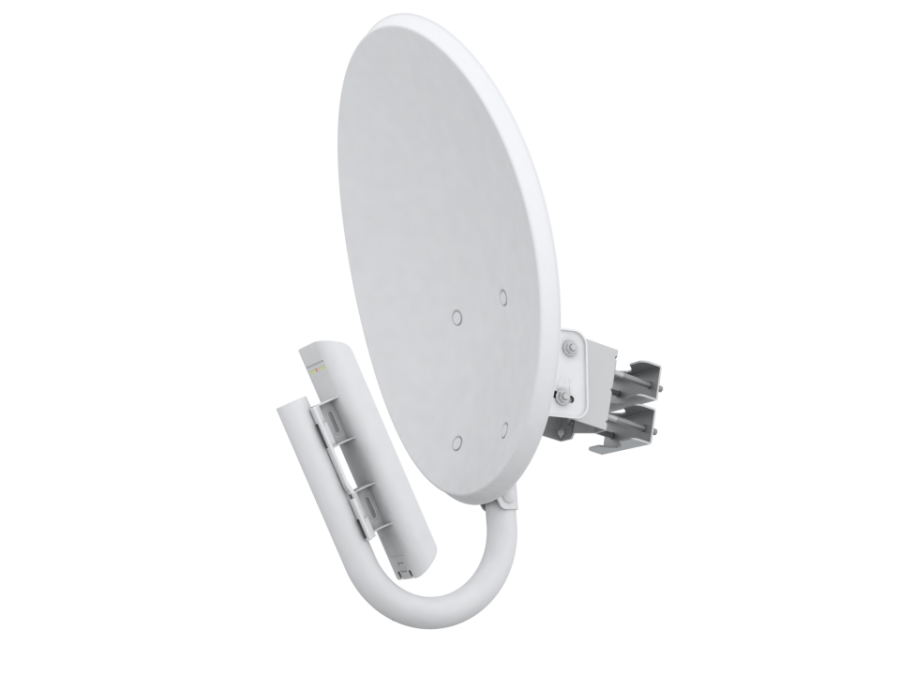

Описание Ubiquiti NanoBridge M3
Ubiquiti NanoBridge M3 Точка доступа для построения дальних линков PtP ("Точка-Точка") работает в редком радиочастотном диапазоне 3 ГГц, что позволяет устанавливать её в сильно зашумлённной местности (например, в крупных городах). Использование технологии InnerFeed, продуманная защита Ethernet-разъёма, надёжная механическая конструкция — всё это обеспечивает высокую производительность антенны при любых погодных условиях и максимально продляет срок службы.
ПО AirControl позволяет легко масштабировать сеть и осуществлять удобное управление до 1000 устройств. Применение запатентованной технологии airMAX обеспечивает передачу данных с помощью точки доступа NanoBridge M3 на скорости до 150 Мбит/с. Мощность 25 дБм. PoE-питание, индикаторы питания и уровня сигнала и крепления для установки на мачту облегчают настройку и монтаж.
Интуитивно понятное ПО AirOS (инструкция) позволяет быстро и легко настроить антенну в нужном режиме работы (точка доступа (Access Point) / клиент (Station) / точка доступа WDS (Access Point WDS) / клиент WDS (Station WDS)) и предлагает множество иных настроек.
Технические характеристики
|
Процессор
|
Atheros MIPS 24KC, 400 МГц
|
|
Оперативная память
|
32 MБ SDRAM, 8 MБ Flash
|
|
Сетевой интерфейс
|
2х10/100 Мбит/с BASE-TX (кат.5, RJ45), Ethernet-интерфейс
|
|
Ширина канала
|
5/10/20/40 МГц
|
|
Рабочий диапазон
|
3300–3700 МГц
|
|
Зона покрытия
|
До 20 км при внешнем размещении (в зависимости от антенны базовой станции)
|
|
Программное обеспечение
|
AirOS
|
Спецификация передатчика
|
|
Скорость передачи
|
Мощность передатчика
|
Погрешность
|
|
airMAX
|
MCS0
|
25 дБм
|
+/-2 дБ
|
|
MCS1
|
25 дБм
|
+/-2 дБ
|
|
MCS2
|
25 дБм
|
+/-2 дБ
|
|
MCS3
|
25 дБм
|
+/-2 дБ
|
|
MCS4
|
24 дБм
|
+/-2 дБ
|
|
MCS5
|
23 дБм
|
+/-2 дБ
|
|
MCS6
|
22 дБм
|
+/-2 дБ
|
|
MCS7
|
20 дБм
|
+/-2 дБ
|
|
MCS8
|
25 дБм
|
+/-2 дБ
|
|
MCS9
|
25 дБм
|
+/-2 дБ
|
|
MCS10
|
25 дБм
|
+/-2 дБ
|
|
MCS11
|
25 дБм
|
+/-2 дБ
|
|
MCS12
|
24 дБм
|
+/-2 дБ
|
|
MCS13
|
23 дБм
|
+/-2 дБ
|
|
MCS14
|
22 дБм
|
+/-2 дБ
|
|
MCS15
|
20 дБм
|
+/-2 дБ
|
Спецификация приёмника
|
|
Скорость передачи
|
Чувствительность
|
Погрешность
|
|
802.11n / airMAX
|
MCS0
|
-94 дБм
|
+/-2 дБ
|
|
MCS1
|
-93 дБм
|
+/-2 дБ
|
|
MCS2
|
-90 дБм
|
+/-2 дБ
|
|
MCS3
|
-89 дБм
|
+/-2 дБ
|
|
MCS4
|
-86 дБм
|
+/-2 дБ
|
|
MCS5
|
-83 дБм
|
+/-2 дБ
|
|
MCS6
|
-77 дБм
|
+/-2 дБ
|
|
MCS7
|
-74 дБм
|
+/-2 дБ
|
|
MCS8
|
-93 дБм
|
+/-2 дБ
|
|
MCS9
|
-91 дБм
|
+/-2 дБ
|
|
MCS10
|
-89 дБм
|
+/-2 дБ
|
|
MCS11
|
-87 дБм
|
+/-2 дБ
|
|
MCS12
|
-84 дБм
|
+/-2 дБ
|
|
MCS13
|
-79 дБм
|
+/-2 дБ
|
|
MCS14
|
-78 дБм
|
+/-2 дБ
|
|
MCS15
|
-75 дБм
|
+/-2 дБ
|
Параметры антенны
|
Антенна
|
Интегрирована в радиосистему, усиление 21,5–22,5 дБи
|
Физические и климатические параметры
|
Материал корпуса
|
Устойчивый к УФ-лучам пластик для наружного применения
|
|
Максимальная потребляемая мощность
|
8 Вт
|
|
Блок питания
|
PoE 24 В, 1 А (в комплекте)
|
|
Способ питания
|
PoE. Напряжение подаётся через Ethernet (пины: 4, 5 (+); 7, 8 (-))
|
|
Температура окружающей среды рабочая
|
-30.. +75 °С
|
|
Влажность окружающей среды рабочая
|
5.. 95% (с конденсацией)
|
|
Испытания на вибрации
|
ETSI300-019-1.4
|
|
Сертификат соответствия
|
RoHS
|
|
Размеры
|
492 x 440 x 705 мм
|
|
Вес
|
900 г
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Параболический отражатель
|
1 шт.
|
|
Облучатель с интегрированной радиосистемой
|
1 шт.
|
|
Комплект креплений
|
1 шт.
|
|
Блок питания PoE-24
|
1 шт.
|
|
Фиксатор кабеля
|
1 шт.
|
-
