Описание Ubiquiti AirGrid M5 HP 5G23 (AG-HP-5G23)

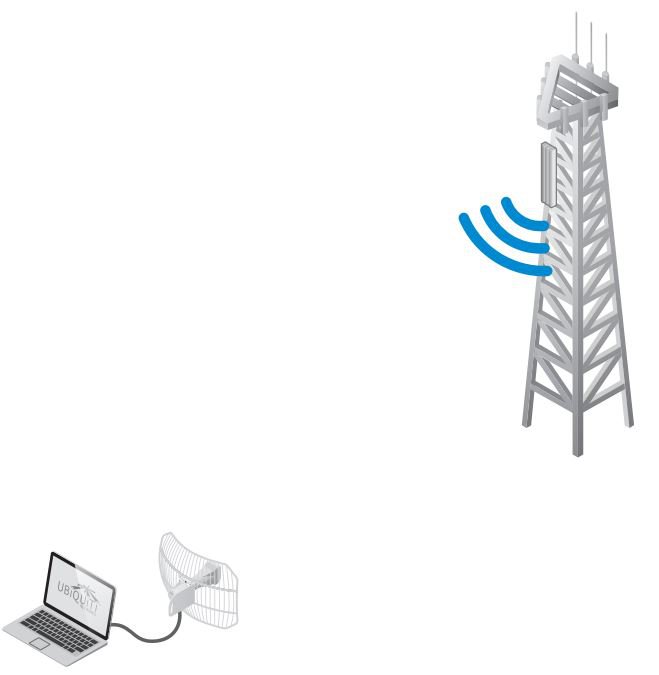

Ubiquiti AirGrid M5 HP 5G23 (AG-HP-5G23) Устройство обеспечивает надёжный линк на расстоянии до 10 километров (при использовании однотипных устройств). Подходит для использования в режиме "Точка-Точка" или в качестве мощного Wi-Fi клиента.
Точка доступа Wi-Fi черезвычайно надежна и проста в эксплуатации. AirGrid M5 может быть легко ориентирована в вертикальной или горизонтальной поляризации. Надежная конструкция точки доступа WiFi обеспечивает отличную работу при любых погодных условиях, что особенно актуально для суровых условий России. Индикаторы передачи данных, уровня сигнала и питания, расположенные на внешней панели устройства, облегчат настройку и установку антенны.
Технология AirMax (протокол TDMA) с поддержкой современных стандартов 802.11g/n призвана обеспечить скорость передачи данных свыше 100 Мбит/с. Технология InnerFed, реализованная в устройствах AirGrid, позволяет полностью исключить потерю мощности за счет слияния радиосистемы и антенны (отказ от соединительных проводов, в которых обычно теряется значительная часть усиления антенны).
В комплект поставки точки доступа AirGrid M2 HP 5G23 входят все необходимые крепежи для установки.
Технические характеристики
|
Процессор
|
Atheros MIPS 74KC, 560 МГц
|
|
Оперативная память
|
64 MБ DDR2, 8 MБ Flash
|
|
Сетевой интерфейс
|
1х 10/100 BASE-TX Ethernet (RJ45)
|
|
Ширина канала
|
5/10/20/40 МГц
|
|
Рабочий диапазон
|
5170 – 5875 МГц (802.11a/n)
|
|
Выходная мощность
|
До 20 дБм для РФ (до 25 дБм для других стран)
|
|
Зона покрытия
|
До 10 км при внешнем размещении (в зависимости от антенны базовой станции)
|
|
Программное обеспечение
|
AirOS v5
|
Технические характеристики Ubiquiti AirGrid M5 HP 5G23 (AG-HP-5G23)
|
Линейка
|
Ubiquiti airGrid
|
|
Рабочая частота
|
5 ГГц
|
|
Стандарт радио в основе
|
802.11n
|
|
Тип антенны
|
Встроенная
|
|
Коэффициент усиления антенны
|
23 дБи
|
|
Поддержка MIMO
|
Нет
|
|
Постоянный анализ эфира
|
Нет
|
|
Активная фильтрация
|
Нет
|
|
Металлический корпус
|
Нет
|
|
GPS-синхронизация
|
Нет
|
|
Выходная мощность
|
25 дБм
|
|
Кол-во портов Ethernet (RJ45)
|
1
|
|
Скорость Ethernet (RJ45)
|
—
|
|
Порт SFP
|
Нет
|
|
Питание по PoE
|
Passive PoE 24 В
|
|
Раздача PoE-питания
|
Нет
|
|
Межсетевой экран (Firewall)
|
Да
|
|
DHCP-сервер
|
Да
|
|
Частота процессора
|
560 МГц
|
|
3G/4G-модем
|
—
|
|
Рабочая температура (от)
|
-30 °C
|
|
Рабочая температура (до)
|
+75 °C
|
|
Мощность передатчика для России
|
20 дБм
|
Cпецификация передатчика
|
|
Скорость передачи
|
Мощность передатчика
|
Погрешность
|
802.11a
|
1–24 Мбит/с
|
25 дБм
|
+/- 2 дБ
|
|
36 Мбит/с
|
24 дБм
|
+/- 2 дБ
|
|
48 Мбит/с
|
22 дБм
|
+/- 2 дБ
|
|
54 Мбит/с
|
21 дБм
|
+/- 2 дБ
|
airMAX
802.11n
|
MCS0
|
25 дБм
|
+/- 2 дБ
|
|
MCS1
|
25 дБм
|
+/- 2 дБ
|
|
MCS2
|
25 дБм
|
+/- 2 дБ
|
|
MCS3
|
24 дБм
|
+/- 2 дБ
|
|
MCS4
|
23 дБм
|
+/- 2 дБ
|
|
MCS5
|
22 дБм
|
+/- 2 дБ
|
|
MCS6
|
21 дБм
|
+/- 2 дБ
|
|
MCS7
|
19 дБм
|
+/- 2 дБ
|
Спецификация приёмника
|
|
Скорость передачи
|
Чувствительность
|
Погрешность
|
802.11a
|
1–24 Мбит/с
|
-97 дБм (мин.)
|
+/- 2 дБ
|
|
36 Мбит/с
|
-80 дБм
|
+/- 2 дБ
|
|
48 Мбит/с
|
-77 дБм
|
+/- 2 дБ
|
|
54 Мбит/с
|
-75 дБм
|
+/- 2 дБ
|
airMAX
802.11n
|
MCS0
|
-96 дБм
|
+/- 2 дБ
|
|
MCS1
|
-95 дБм
|
+/- 2 дБ
|
|
MCS2
|
-92 дБм
|
+/- 2 дБ
|
|
MCS3
|
-90 дБм
|
+/- 2 дБ
|
|
MCS4
|
-86 дБм
|
+/- 2 дБ
|
|
MCS5
|
-83 дБм
|
+/- 2 дБ
|
|
MCS6
|
-77 дБм
|
+/- 2 дБ
|
|
MCS7
|
-74 дБм
|
+/- 2 дБ
|
Параметры антенны
|
Антенна
|

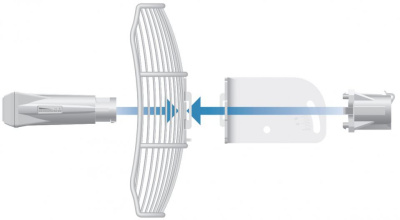

Облучатель (интегрированный в радиосистему) с отражателем (решетка).
|
|
Поляризация
|
В зависимости от положения устройства
|
|
Усиление
|
23 дБи
|
|
КСВ
|
1.5:1
|
|
Диаграммы направленности
|
|
Физические и климатические параметры
|
Материал корпуса
|
Устойчивый к УФ лучам пластик для наружного применения
|
|
Максимальная потребляемая мощность
|
3 Вт
|
|
Блок питания
|
24 В 0.5А
|
|
Способ питания
|
Passive PoE (пины: 4, 5 (+); 7, 8 (-))
|
|
Температура окружающей среды рабочая
|
-30.. +75 °С
|
|
Влажность
|
5 .. 95% (с конденсацией)
|
|
Испытания на вибрации
|
ETSI300-019-1.4
|
|
Размеры
|
370 x 270 x 260 мм (с креплением)
|
|
Вес
|
1452 г
|
|
Гарантия
|
12 мес.
|

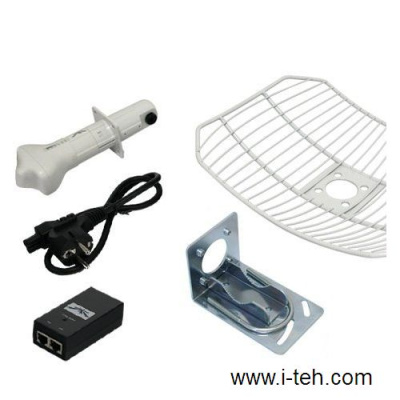

Комплект поставки
|
Рефлектор (решётка)
|
1 шт.
|
|
Комплект креплений рефлектора
|
1 шт.
|
|
Облучатель с интегрированной радиосистемой
|
1 шт.
|
|
Комплект креплений облучателя
|
1 шт.
|
|
Блок питания POE-24 0.5А
|
1 шт.
|
|
Фиксатор кабеля
|
1 шт.
|
