Описание

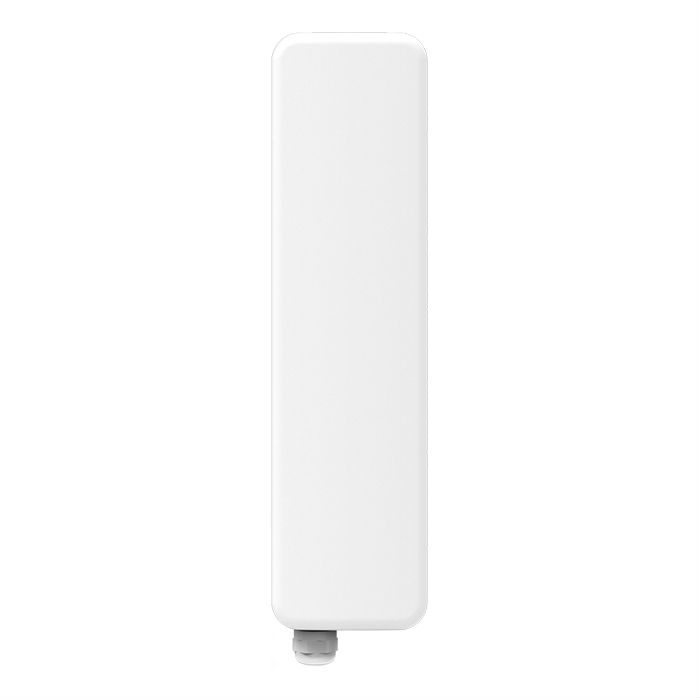

Компактная высокопроизводительная базовая станция диапазона 2.4 ГГц для PtMP-схем — улучшенная версия LigoDLB 2-90 — оснащена усовершенствованным радиомодулем с поддержкой MIMO 2х2 и встроенной секторной антенной 100° (16 дБи) двойной поляризации. Модель стала легче и проще в установке. Корпус из поликарбонатного пластика с УФ-ингибиторами гарантирует долговечность уличной эксплуатации устройства под воздействием прямых солнечных лучей без риска поломки.
Многофункциональная операционная система оптимизирована для высокопроизводительной беспроводной связи в PtMP-сетях. Фирменная технология хранения резервного образа прошивки позволяет удалённо обновлять программное обеспечение базовой станции, не опасаясь при этом отключения электроэнергии. В случае неудачного обновления прошивки устройство будет автоматически перезагружено с использованием резервной копии прошивки.
Надёжная аппаратная платформа. Мощный процессор нового поколения Atheros SoC AR9342 (535 МГц) обеспечивает улучшенную производительность — гарантируя пропускную способность до 170 Мбит/с — и увеличенную почти вдвое скорость пакетной обработки (80000 пак/с). Поддержка узких каналов шириной 5 и 10 МГц способствует устойчивой работе в условиях зашумлённого эфира. Повышенный объём ОЗУ позволяет подключить несколько пользователей к одной базовой станции, а больший объём ПЗУ делает возможным хранить запасной дополнительный образ прошивки для автоматического восстановления.
Встроенная защита от скачков напряжения.
Защита 3 кВ линия-земля и 1 кВ линия-линия позволяет устройству работать в неблагоприятной погодной обстановке и условиях нестабильных электрических сетей.
Малый форм-фактор. Всепогодный уменьшенный корпус выполнен согласно стандарту IP-66 и сокращает транспортные расходы за счёт снижения размера упаковки. Отсутствие металлических частей в новой конструкции устройства облегчает его и делает устойчивым к коррозии. Базовая станция протестирована на вибрацию, воздействие экстремальных температур, морской воды, падение, пыль и соответствие стандартам для защиты от импульсных скачков напряжения с целью обеспечения непревзойдённого в отрасли уровня надёжности. Оснащена заземляющим наконечником и заземлённым PoE 24 В для профессионального монтажа и устойчивости к электрическим разрядам.

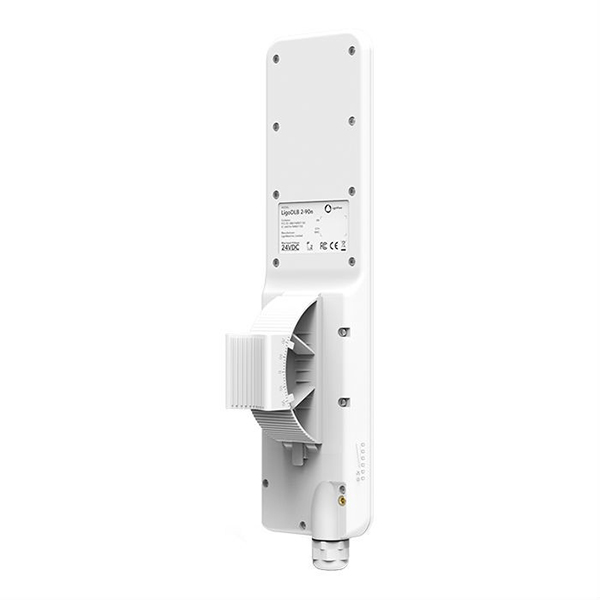

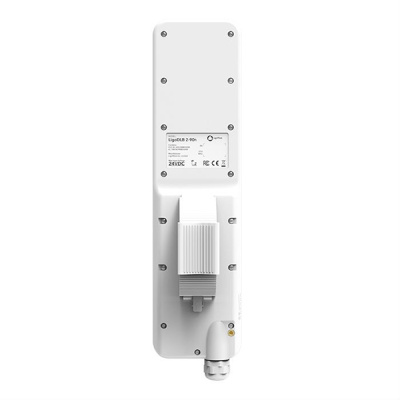

Новое крепление. Регулируемый монтажный кронштейн упрощает сборку и установку. Его две легко стыкующихся части позволяют наклонять устройство вверх и вниз на 30° при монтаже на мачту, а металлический хомут (в комплекте) обеспечивает надёжную фиксацию LigoDLB 2-90n даже в экстремальных климатических условиях. При креплении на мачту поверните устройство в любом из четырёх направлений — вверх, вниз, влево или вправо — с помощью DLB Pole Mount, гарантируя тем самым идеальную точность наклона и оптимальную адаптацию канала связи. Кронштейн также предусматривает возможность настенной установки.
LigoWave OS. Простая в использовании, многофункциональная операционная система обеспечивает всем LigoDLB-устройствам безупречную работу и облегчает развёртывание сетей.
ОС включает все функции, необходимые для построения быстрых, развитых и надёжных PtMP-сетей. Это поддержка IPv6 в режимах моста и маршрутизатора, протоколы обнаружения SSDP и Bonjour, гибкая система ограничения скорости трафика, опция 82 DHCP и др.
iPoll 3: протокол для повышенной производительности в PtMP-сценариях. Это инновационное решение по устранению задержек при передаче данных и помех от устройств соседних кластеров в беспроводных PtMP-инсталляциях. iPoll 3 гарантирует надёжную связь даже в перегруженных средах — до 64 клиентских устройств, подключённых к базовой станции.
Поддержка сценария Hotspot. Начиная с версии 7.52 доступно использование прошивки Infinity на устройствах LigoDLB для уличных хот-спотов и других связанных с ними приложений. После обновления прошивки базовая станция DLB из PtP- / PtMP-радиоустройства преобразуется в точку доступа для уличных хот-спот-сетей и теряет свою функциональность для соединений "Точка-Точка" или "Точка-Многоточка".
Особенности
-
Работа в диапазоне 2.402 — 2.492 ГГц
-
Возможность эксплуатации в качестве клиентского устройства
-
Высокая выходная мощность радиомодуля: 31 дБм
-
Встроенная секторная антенна 100° с двойной поляризацией и коэффициентом усиления 16 дБи
-
Мощная и гибкая операционная система
-
Двойной образ прошивки
-
Пропускная способность: 170 Мбит/с
-
Увеличенная почти вдвое пакетная производительность: 80000 пак/с
-
Интеллектуальный проприетарный поллинговый протокол iPoll 3
-
Интуитивно понятный пользовательский интерфейс на базе технологии HTML 5
-
Совместимость с WNMS — бесплатной системой управления беспроводной сетью
-
Соответствие стандарту защиты IP-66
-
Крепление на стену или мачту
-
Обеспечение превосходной производительности при доступе к сети Интернет, видеонаблюдении и организации связи в сельских поселениях
Технические характеристики
Максимальная рекомендуемая дальность
|
В режиме PtMP: 10 км
(Режим PtP недоступен)
|
Cтандарт WLAN
|
IEEE 802.11b/g/n, iPoll 3
|
MIMO
|
2x2
|
Диапазон частот радиомодуля
|
2.402-2.492 ГГц
|
Мощность передатчика
|
До 20 дБм для РФ (до 31 дБм для других стран)
|
Чувствительность приёмника
|
Варьируется между -96 и -74 дБм в зависимости от модуляции
|
Ширина канала
|
5, 10, 20, 40 МГц
|
Схемы модуляции
|
802.11g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
802.11b: DSS (CCK, DQPSK, DBPSK)
|
Скорости передачи данных
|
802.11n: 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с
802.11g: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с
802.11b: 11, 5.5, 2, 1 Мбит/с
|
Коррекция ошибок
|
FEC, Selective ARQ
|
Схема дуплексирования
|
Time Division Duplex
|
Тип антенны
|
Встроенная секторная с двойной поляризацией
|
Коэффициент усиления антенны
|
16 дБи
|
Поляризация
|
Двойная линейная
|
Диапазон частот
|
2.4 - 2.5 ГГц
|
Кросс-поляризационная развязка
|
25 дБ
|
КСВН
|
1.7:1
|
Угол излучения в горизонтальной плоскости при горизонтальной поляризации
|
100°
|
Угол излучения в горизонтальной плоскости при вертикальной поляризации
|
100°
|
Угол излучения в вертикальной плоскости
|
30°
|
Проводной интерфейс
|
1x 10/100 Base-T, RJ45
|
Размеры
|
430 х 150 х 40 мм
|
Вес
|
1 кг
|
Крепление
|
На стену / мачту комбинированное (в комплекте)
|
Питание
|
12 - 24 В DC, Passive PoE (100 - 240 В AC <-> 24 В DC адаптер в комплекте)
|
Максимальное энергопотребление
|
4.5 Вт
|
Температура окружающей среды рабочая
|
-40.. +65 °С
|
Влажность окружающей среды рабочая
|
0... 90% без конденсации
|
Мониторинг системы
|
Сервер SNMP v1/2c/3, Syslog, системные оповещения по электронной почте и SNMP-прерывание
|
Характеристики программного обеспечения
Режимы работы
|
Точка доступа (автоматический WDS), точка доступа
(iPoll 3), клиент (WDS, iPoll 3), клиент (APR NAT)
|
Расширенная беспроводная функциональность
|
ATPC (автоматический контроль мощности передатчика), автоканал, автомодуляция, опрос клиентов по интеллектуальному методу
|
Беспроводная безопасность
|
WPA / WPA2 personal, WPA / WPA2 enterprise, WACL, изоляция пользователей
|
Беспроводной QoS
|
Приоритизация с 4 очередями на iPoll 3
|
Сетевые режимы
|
Мост, маршрутизатор iPv4, маршрутизатор IPv6
|
Сетевые функции
|
Маршрутизация с и без NAT, VLAN
|
Протоколы WAN
|
Статический IP, DHCP-клиент, PPPoE-клиент
|
Сервисы
|
DHCP-сервер, SNMP-сервер, клиент NTP, RADVD, Ping Watchdog
|
Управление
|
HTTP(S) веб-интерфейс, SSH, чтение SNMP, WNMS, Telnet
|
Инструменты
|
Радиообследование, тест канала, выравнивание антенны
|
Комплект поставки
Радиоустройство
|
1 шт.
|
Кабель питания
|
1 шт.
|
Адаптер питания Passive PoE 24 В DC
|
1 шт.
|
Набор для монтажа на стену / мачту
|
1 шт.
|
Руководство по быстрой установке
|
1 шт.
|
-
Производитель:
LigoWave
-
Под заказ:
да
