Описание SNR SNR-PLC-1x16-SC/APC

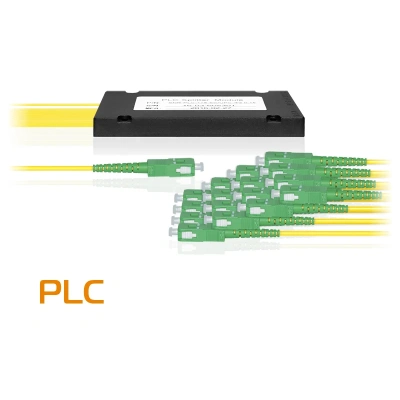

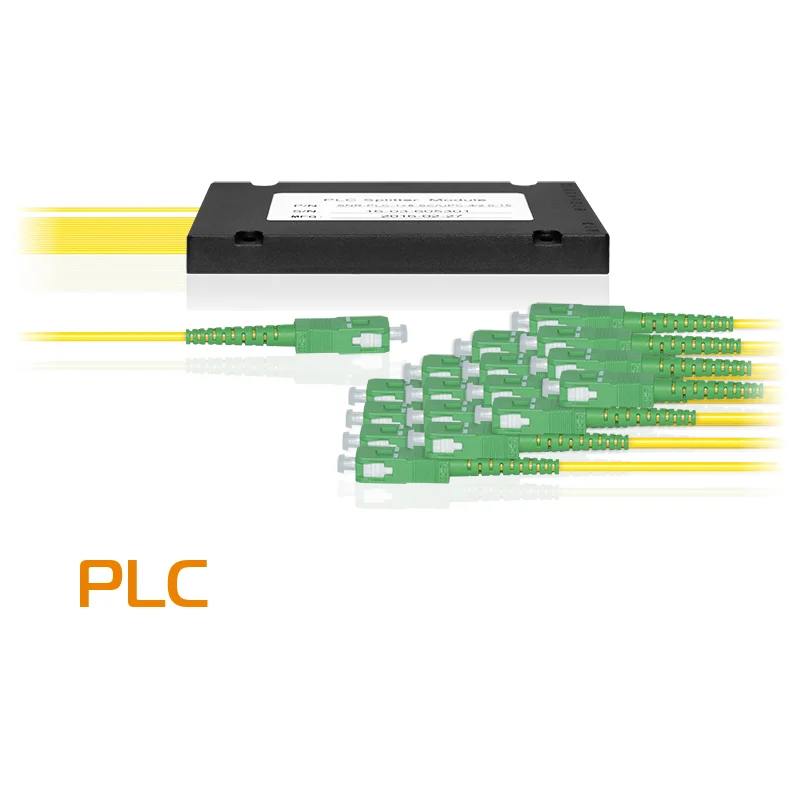

SNR SNR-PLC-1x16-SC/APC Делитель оптический позволяет изготавливать малогабаритные изделия с отличными характеристиками. PLC оптические делители характеризуются широкой полосой рабочего диапазона, стабильными параметрами, высокой надежностью. Планарные делители выполняются методами интегральной оптики. На кремниевой подложке химически осаждаются поочередно слои с материалами сердцевины и оболочки, после чего через маску вытравливается планарный волновод необходимой конфигурации, который также покрывается материалом отражающей оболочки. Так формируется планарный волновод с разветвлением (как правило, равномерным) оптической мощности 1:2. Устройства с большим количеством выходных портов формируются последовательным каскадированием делителей 1:2. В результате образуется практически оптическая микросхема, к которой присоединяются входные и выходные волокна. В таких конструкциях легче добиться точности деления мощности, а их спектральные характеристики практически не изменяются в широком диапазоне 1260÷1680 нм. Однако из-за круговой несимметричности канала PLC достаточно чувствительны к поляризации излучения, а отражения в местах соединения планарных и волоконных световодов могут быть выше, чем в сварных конструкциях.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Разъемы
|
SC/APC
|
|
Тип
|
PLC
|
|
Равномерный
|
Да
|
|
Корпусные
|
Да
|
|
Оптические характеристики
|
|
Рабочий диапазон
|
1260-1650 нм
|
|
Вносимые потери
|
14 дБ
|
|
Воспроизводимость
|
14,2 дБ
|
|
Направленность
|
55 дБ
|
|
Возвратные потери
|
55 дБ
|
|
Оптическое волокно
|
|
Тип
|
Corning SMF-28e
|
Комплект поставки
|
SNR SNR-PLC-1x16-SC/APC
|
1 шт.
|
|
Документация
|
1 шт.
|
