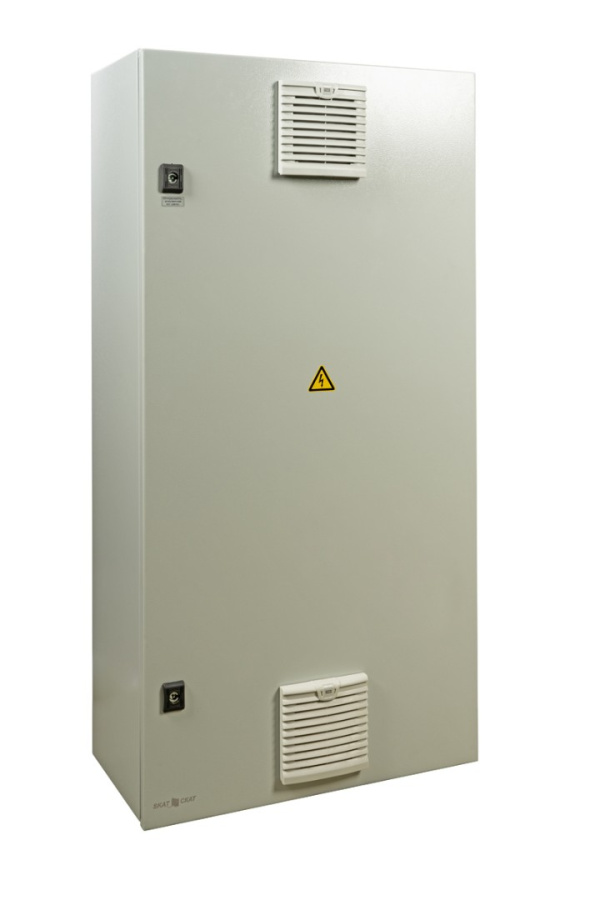

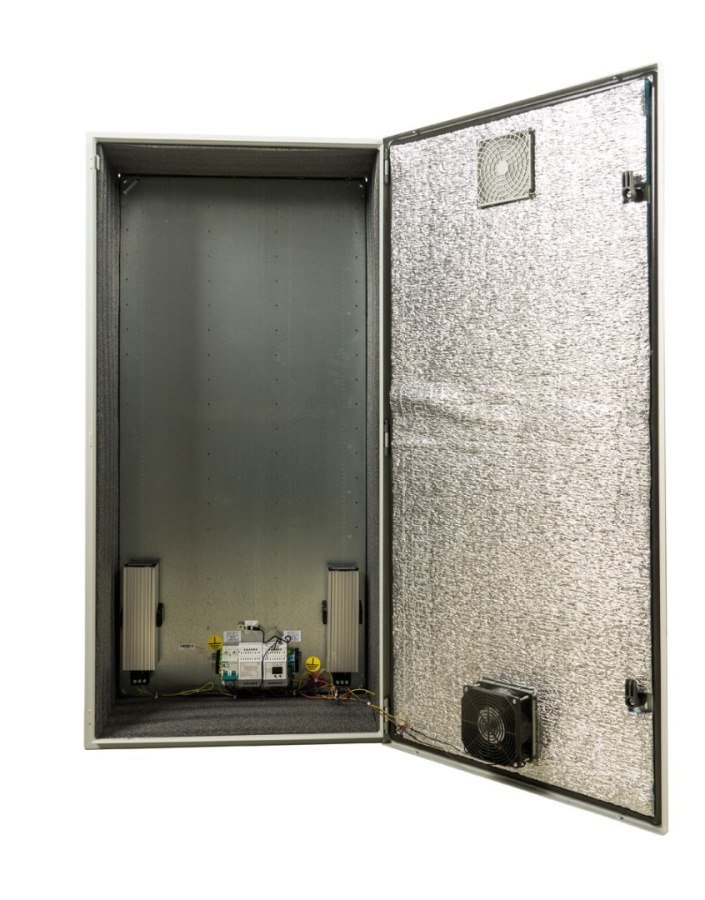

Описание Бастион СКАТ ШТ-12630АВ
Бастион СКАТ ШТ-12630АВ предназначено для размещения охранно-пожарного, промышленного, коммутационного и другого оборудования с целью обеспечения его защиты от вредных атмосферных воздействий и перепадов температуры. Климатическое исполнение изделия соответствует УХЛ 1 ГОСТ 15150.
Специализированный уличный термошкаф с обогревом и вентиляцией. Металлический утепленный уличный корпус 1200х600х300мм с классом защиты IP54. Температурный диапазон -65С - +50С. Климатическое исполнение УХЛ 1. Встроенный УЗИП II класса. Двухполюсный автоматический выключатель для защиты от КЗ и перегрузки . Встроенный цифровой контроллер ЦКТ-01 для управления климатом и защиты оборудования. Высокая точность поддержания температуры благодаря использованию цифрового термодатчика DS18B20. Защита от холодного пуска и перегрева оборудования. Настройка поддерживаемой температуры, а также температуры защиты от холодного пуска. Нагреватель: 2 х 150Вт. Вентилятор производительностью 55 куб.м/ч. Информирование типа "сухой контакт" при авариях или вскрытии шкафа. Гарантия 5 лет.
Особенности Бастион СКАТ ШТ-12630АВ
- защита оборудования от влияния факторов внешней среды по классу защиты IP54;

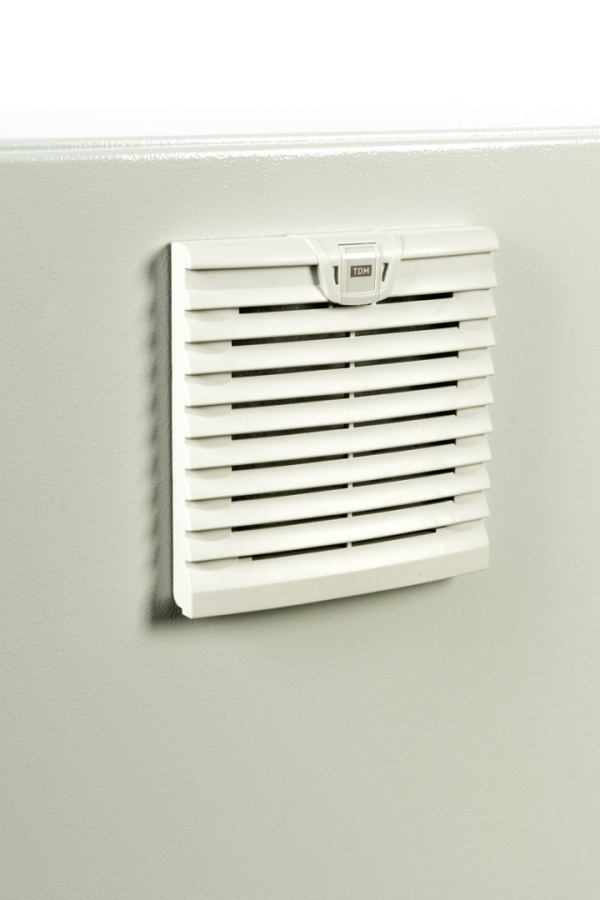

- охлаждение внутреннего пространства шкафа за счет применения вентиляторной системы охлаждения;
- подогрев внутреннего пространства шкафа с помощью нагревателя;

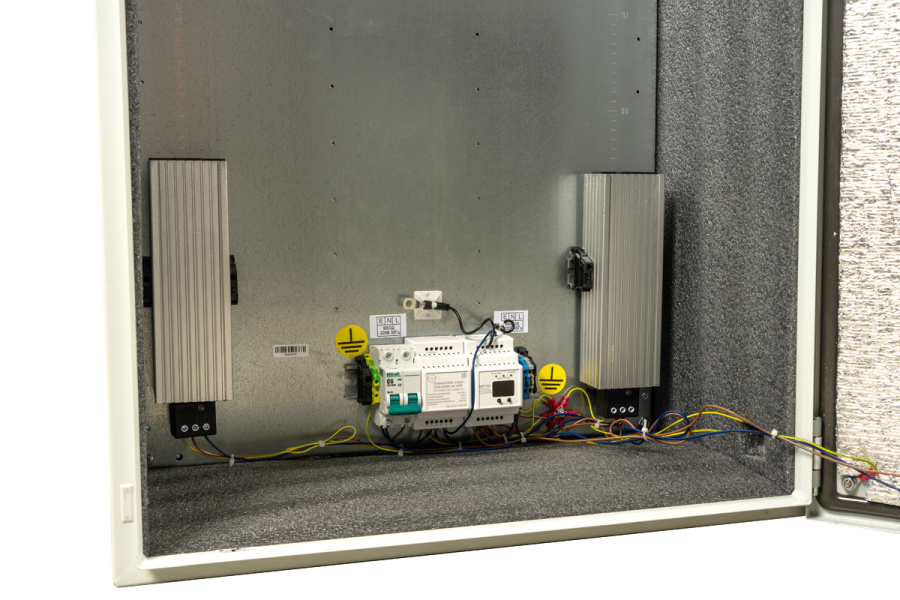

- управление нагревателем и вентилятором благодаря автоматике управления климатом;
- защита от холодного пуска и перегрева оборудования;
- настройка поддерживаемой внутри шкафа температуры, а также температуры срабатывания защиты от холодного пуска;
- индикация работы основных параметров (температура в шкафу, обогрев, авария);
- выдача информационного сообщения типа «сухой контакт» при аварийных ситуациях и при вскрытии шкафа;
- защита установленного оборудования мощностью до 2000 ВА от грозовых наводок и импульсных перенапряжений благодаря встроенному модулю УЗИП;
- защита от КЗ и перегрузки посредством двухполюсного автоматического выключателя;
- размещение дополнительного оборудования на DIN-рейках с возможностью выбора расположения благодаря отверстиям на шасси.
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В |
170…250 |
| Максимальный ток нагрузки А, не более |
5 |
| Характеристики нагревателя |
напряжение питания, В |
230 |
| мощность, Вт |
150 |
| Характеристики вентилятора |
напряжение питания, В |
230 |
| потребляемая мощность, Вт |
20 |
| производительность, м3/час |
55 |
| Диапазон поддерживаемой температуры включения нагревателя (режим «H»), °C |
-20…+15 |
| Диапазон поддерживаемой температуры отключения нагрузки по охлаждению (режим «L»), °C |
-30…+5 |
| Температура отключения нагрузки по перегреву, °C |
+70 |
| Точность установки температуры, °C |
±2 |
| Характеристики клеммной колодки «АВАРИЯ» |
напряжение, не более, В |
60 |
| ток, не более, мА |
50 |
| Материал шкафа |
корпус |
сталь 1,2 мм |
| крышка |
сталь 1,5 мм |
| Диапазон рабочих температур, °С |
-65…+50 |
| Климатическое исполнение |
УХЛ 1 |
| Относительная влажность воздуха при 25 °С, %, не более |
100 |
| Габаритные размеры ШхВхГ, не более, мм |
без упаковки |
600х300х1200 |
| в упаковке |
615х325х1215 |
| Масса, НЕТТО (БРУТТО), не более, кг |
40 (41) |
| Степень защиты оболочкой по ГОСТ 14254-2015 |
IP54 |
| Гарантия | 60 мес. |

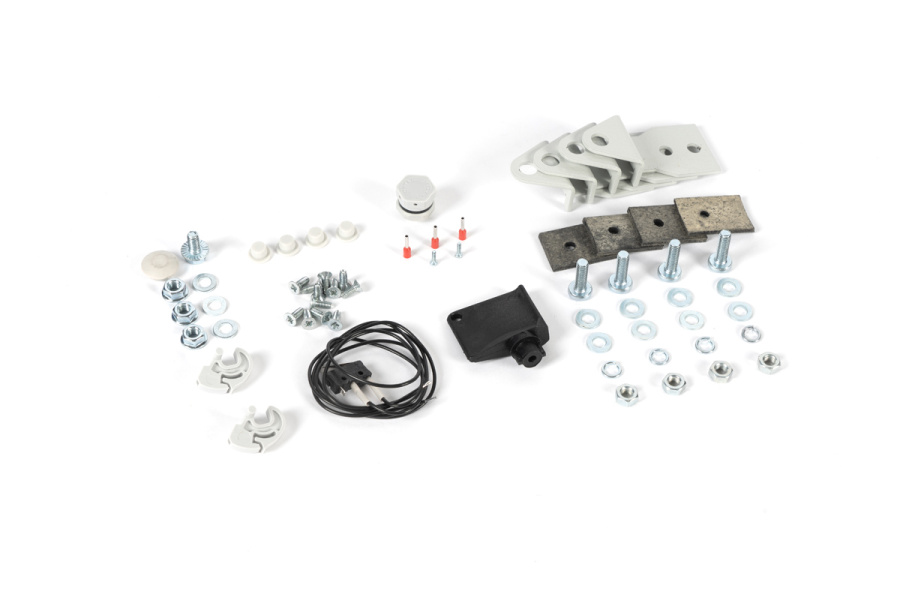

Комплект поставки
| Шкаф |
1 шт. |
| Тамперный переключатель с комплектом крепежа |
1 шт. |
| Кронштейны для настенного крепления с комплектом крепежа |
1 шт. |
| Кронштейны для крепления на опору с комплектом крепежа |
1 шт. |

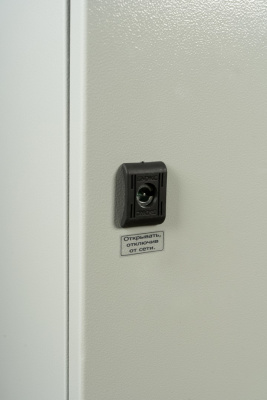

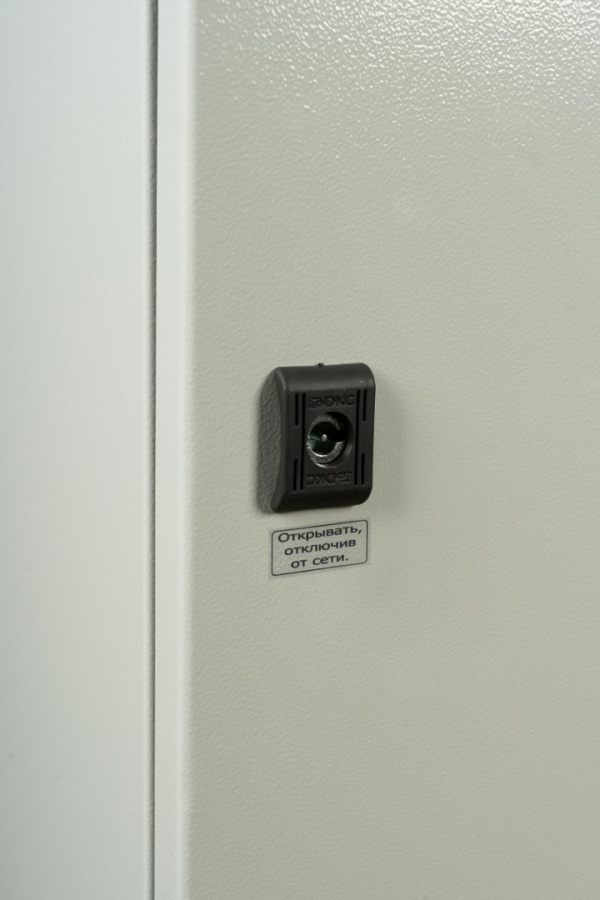

| Ключ от замка шкафа |
1 шт. |
| Наконечник трубчатый E1008 |
3 шт. |
| Заглушка крепежного отверстия |
4 шт. |
| Документация |
1 шт. |
