Описание Cabeus KJ-RJ45-Cat.5e-180-Toolless

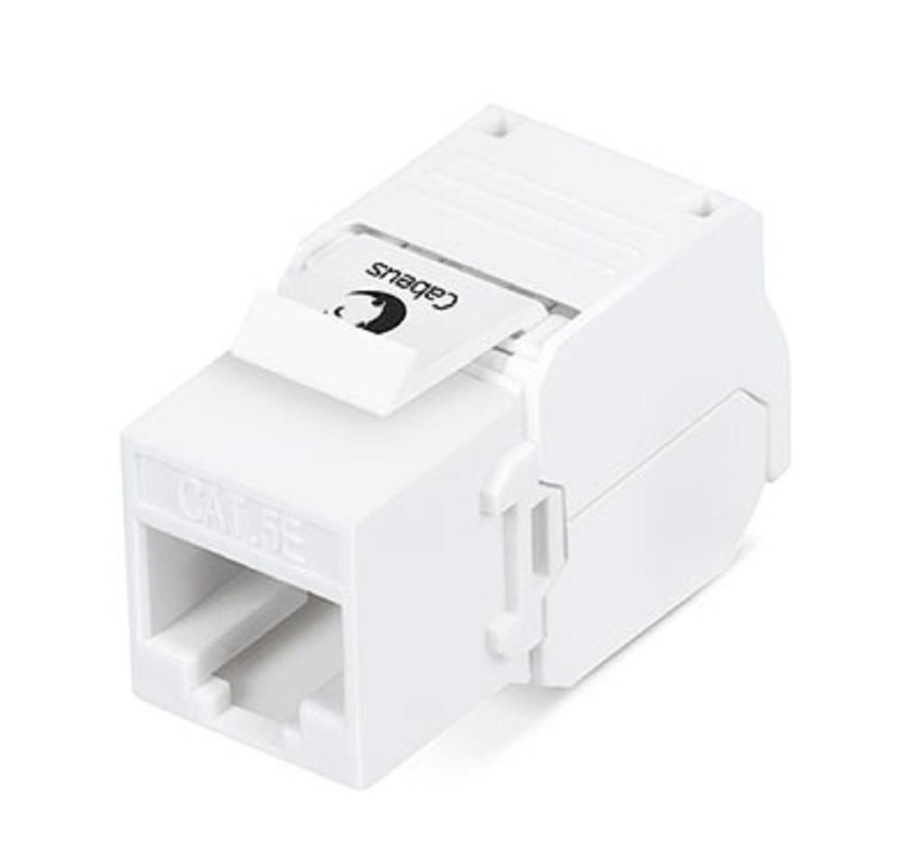

Cabeus KJ-RJ45-Cat.5e-180-Toolless Коммутационные модули (модуль-вставки) Keystone Jack предназначены для установки в модульные патч-панели, в корпуса настенных розеток и для установки в модульные вставки типа Mosaic. С помощью коммутационных модулей организуется подключение коммуникационного оборудования и рабочих станций к информационной сети. Неэкранированный модуль Keystone категории 5е производства Cabeus имеет классическую конструкцию, контакты IDC совместимы с одножильными проводниками сечением 22-26 AWG, разводка проводников - согласно стандарта T568 А и B. Подключаемый кабель легко монтируется без использования инструмента. Электрические характеристики соответствуют требованиям стандартов.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Категория
|
5e
|
|
Полоса пропускания
|
100 МГц
|
|
Формат разъема
|
Keystone Jack
|
|
Тип разъема
|
RJ45 / 8P8C
|
|
Исполнение
|
Неэкранированное
|
|
Тип терминирования
|
Без инструмента
|
|
СООТВЕТСТВИЕ СТАНДАРТАМ
|
|
Стандарты
|
ISO/IEC 11801, TIA/EIA-568, EN 50173
|
|
МАТЕРИАЛЫ
|
|
Материал корпуса
|
Ударопрочный ABS-пластик, UL-94V-0
|
|
Пружинные контакты
|
Фосфористая бронза с позолоченным напылением 1,27 мкм
|
|
IDC-контакты
|
Фосфористая бронза с оловянным сплавом 2,54 мкм
|
|
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Контактное сопротивление
|
Не более 20 мОм
|
|
Сопротивление изоляции
|
Не менее 500 МОм
|
|
ПОДДЕРЖИВАЕМЫЕ ПРИЛОЖЕНИЯ
|
|
Протоколы
|
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
|
|
ЭКСПЛУАТАЦИЯ
|
|
Подключаемые проводники
|
Одножильные 22–25 AWG
|
|
Количество подключений
|
Не менее 750 циклов
|
|
Усилие удержания разъема
|
50 Н / 1 мин
|
|
Температура хранения
|
-40…+70 °C
|
|
Температура монтажа
|
0…+50 °C
|
|
Температура эксплуатации
|
+5…+60 °C
|
|
ОСОБЕННОСТИ КОНСТРУКЦИИ
|
|
Маркировка
|
Категория указана с лицевой стороны
|
|
Цветовая схема
|
Соответствует T568A и T568B
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара (Ш×В×Г)
|
18 × 22 × 35 мм
|
|
Габариты упаковки (Ш×В×Г)
|
90 × 15 × 130 мм
|
|
Вес
|
0,01 кг
|
Комплект поставки
|
Cabeus KJ-RJ45-Cat.5e-180-Toolless
|
1 шт.
|
|
Документация
|
1 шт.
|
-
