Описание SNR SNR-IPPAL

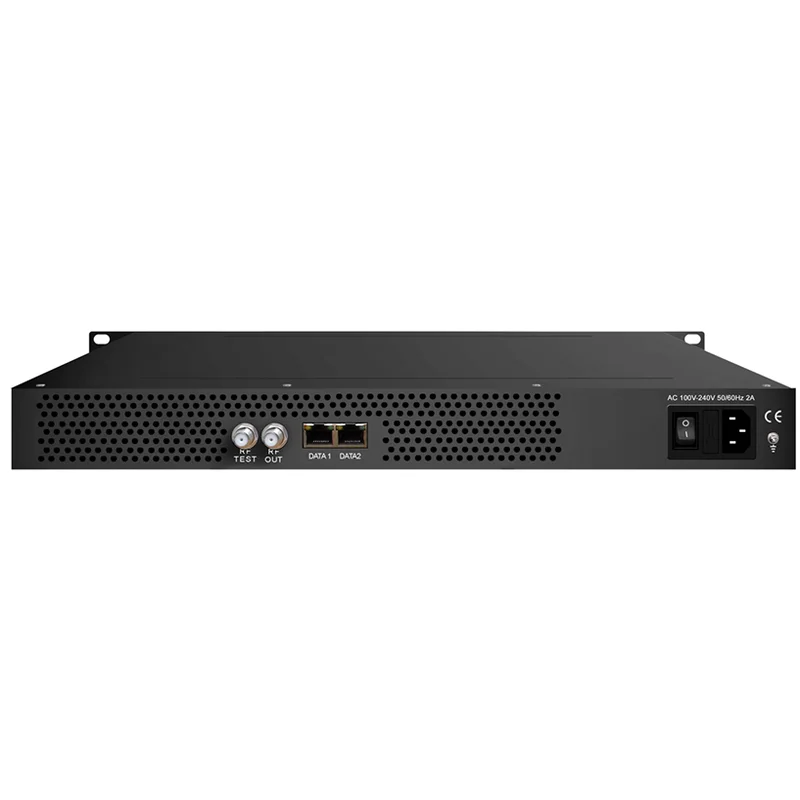

SNR SNR-IPPAL 32-х канальный модулятор - это цифро-аналоговая головная телевизионная станция, позволяющая принять до 32 транспортных потоков MPEG-TS и сформировать до 32 несущих PAL/SECAM. SNR-IPPAL может работать с потоками UDP/RTP unicast/multicast, в том числе через IGMP v2/v3. На ВЧ выходе можно сформировать до 32 смежных и несмежных несущих в полосе 400 МГц. Поддерживаются не только распространённые видеокодеки MPEG-2 и H.264, но и H.265 с разрешением до 1080@60p. Также имеются модификации с двумя блоками питания: SNR-IPPAL AC+AC, SNR-IPPAL AC+DC, SNR-IPPAL HS AC+AC.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Интерфейс / скорость
|
2 GbE порта (до 64 потоков)
|
|
Максимальный битрейт на каждом порту
|
840 Мбит/с
|
|
Транспортные протоколы
|
UDP/RTP, unicast и multicast, IGMP v2/v3
|
|
Длина пакета
|
188 / 204 байта
|
|
ПАРАМЕТРЫ ДЕКОДИРОВАНИЯ
|
|
Поддерживаемые видеокодеки
|
HEVC/H.265, H.264/AVC, MPEG-2
|
|
Поддерживаемые аудиокодеки
|
MPEG-1/2 Layer 1/2, (HE-)AAC, AC3
|
|
Поддерживаемые типы данных
|
CC, телетекст, DVB субтитры
|
|
Разрешения видео
|
HEVC/H.265: 1080@60P, 1080@60I, 1080@50P, 1080@50I, 720@60P, 720@50P
H.264/AVC: 1080@60I, 1080@50P, 1080@50I, 1080@30P, 1080@25P, 720@60P, 720@50P, 576@50I, 480@60I
MPEG2: 1080@60I, 1080@50I, 720@60P, 720@50P, 576@50I, 480@60I
|
|
ПАРАМЕТРЫ МОДУЛЯЦИИ
|
|
Количество несущих
|
До 32 смежных либо несмежных несущих
|
|
Разъёмы
|
F female, 75 Ом
|
|
Рабочий диапазон частот
|
47…862 МГц
|
|
Рабочая полоса частот
|
400 МГц
|
|
Уровень выходной мощности
|
98 дБмкВ при 32 несущих
|
|
Возвратные потери
|
≥ 14 дБ
|
|
Внеполосные излучения
|
≥ 60 дБ
|
|
Отношение сигнал/шум для видеосигнала
|
≥ 60 дБ
|
|
Отношение несущая/шум (CNR)
|
≥ 60 дБ (при единственной несущей); ≥ 55,5 дБ (при 32 несущих)
|
|
Стандарты ТВ модуляции
|
PAL B/G/D/K/M/N/I, NTSC M, SECAM
|
|
СЕТЕВЫЕ ИНТЕРФЕЙСЫ
|
|
Управление
|
1 x 100 Base-T Ethernet (RJ-45)
|
|
Данные
|
2 x 1000 Base-T Ethernet (RJ-45)
|
|
ПРОЧИЕ ПАРАМЕТРЫ
|
|
Разрешение выходного изображения
|
480i / 576i
|
|
OSD
|
Логотип в формате JPG, BMP или PNG; титры с настройкой скорости и направления прокручивания
|
|
Настройка уровня выходного звука
|
0 — 100 %
|
|
ОБЩИЕ ПАРАМЕТРЫ
|
|
Габариты
|
483×330×44.5 мм
|
|
Температура
|
0…45°C (эксплуатация); -20…+80°C (хранение)
|
|
Напряжение
|
AC 220 В ± 10%, 50/60 Гц
|
|
Потребление
|
91 Вт
|
Комплект поставки
|
SNR SNR-IPPAL
|
1 шт.
|
|
Документация
|
1 шт.
|
-
