Описание SNR SNR-OTDR-07

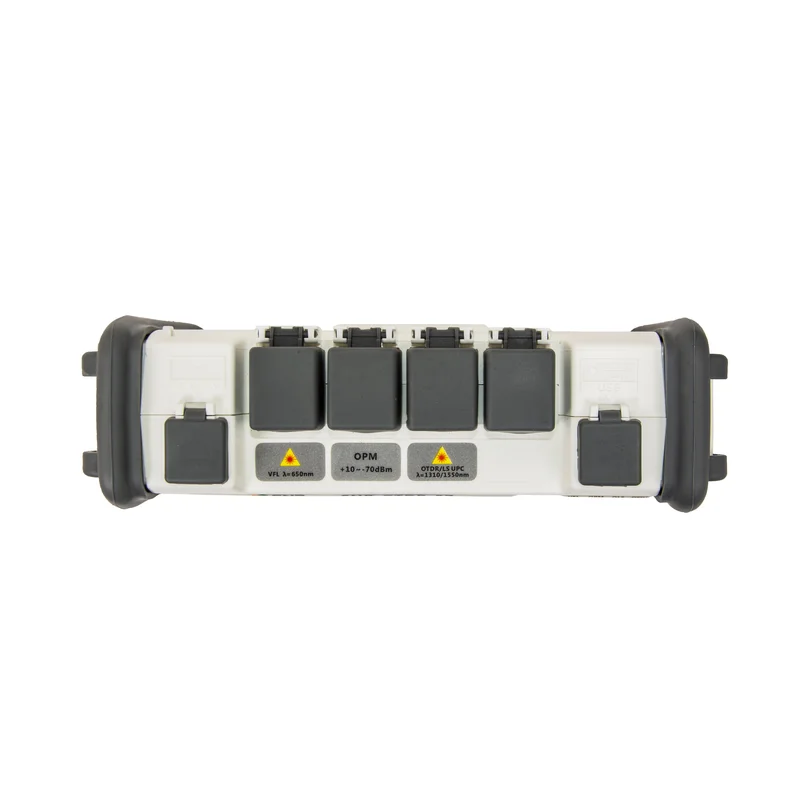

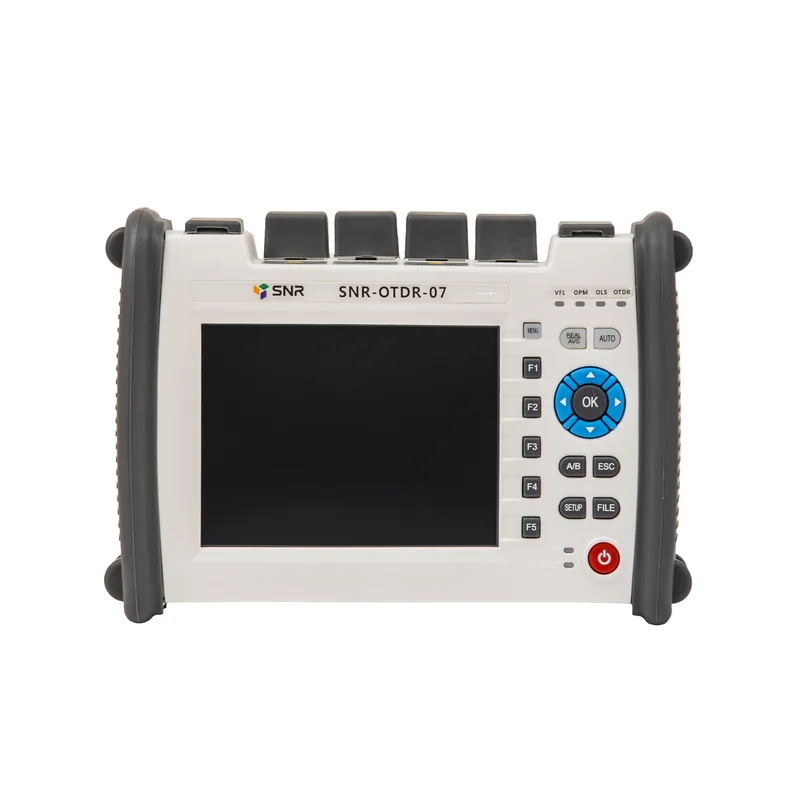

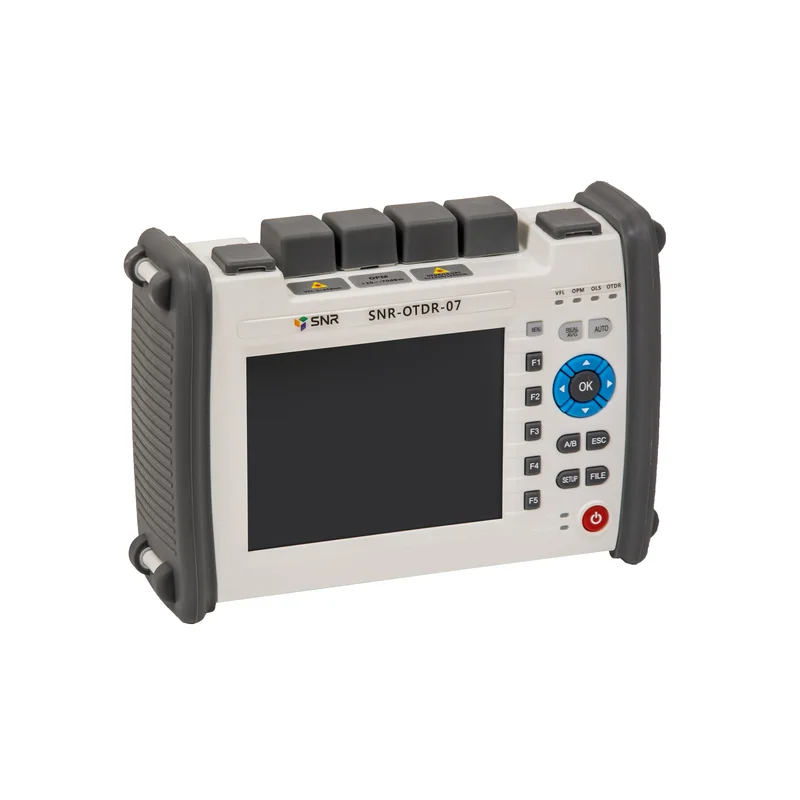

SNR SNR-OTDR-07 Рефлектометр оптический - это электронно-оптический измерительный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна. Благодаря динамическому диапазону 36/34 дБ данная модель является универсальным решением для диагностики различных типов ВОЛС: локальных, городских, PON, магистральных. В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS).
Технические характеристики оптического рефлектометра
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Измерение активного волокна
|
Нет
|
|
Возможность оформления сертификата поверки
|
Да
|
|
Тип оборудования
|
Оптический рефлектометр
|
|
Тип разъема
|
Сменный FC/UPC, SC/UPC
|
|
Тип волокна
|
SM
|
|
Длина волны
|
1310/1550 нм
|
|
Динамический диапазон
|
36/34 дБ
|
|
Диапазоны измеряемых расстояний
|
0.5; 1; 2; 5; 10; 20; 40; 80; 120; 200; 240 км
|
|
Длительность импульса
|
3, 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 5000; 10000; 20000 нс
|
|
Мертвая зона по затуханию
|
4 м
|
|
Мертвая зона по событию
|
0.8 м
|
|
Дисплей
|
5.6" сенсорный TFT
|
|
Источник питания
|
Li-Ion аккумулятор 2500 мАч / 7.4 В × 2 шт
|
|
Время работы
|
Более 10 ч
|
|
Язык интерфейса
|
Русский; Английский
|
|
ГАБАРИТЫ И ВЕС
|
|
Габаритные размеры
|
215 х 165 х 68 мм
|
|
Вес
|
1.1 кг (с АКБ)
|
|
ИСТОЧНИК ВИДИМОГО ИЗЛУЧЕНИЯ (VFL)
|
|
Длина волны (VFL)
|
650 нм
|
|
Тип разъема (VFL)
|
Сменный FC, SC
|
|
Мощность излучения VFL
|
10 мВт
|
|
ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ (PM)
|
|
Длина волны (PM)
|
850/1310/1490/1550/1625/1650 нм
|
|
Тип разъема (PM)
|
Сменный FC, SC
|
|
Диапазон измерений
|
-60…+50 дБм
|
|
СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ИЗЛУЧЕНИЯ (SLS)
|
|
Длина волны (SLS)
|
1310/1550 нм
|
|
Тип разъема (SLS)
|
Сменный FC/UPC, SC/UPC
|
|
Выходная мощность (SLS)
|
-7±2 дБм
|
|
Модуляция
|
CW: 270 Гц, 1 КГц, 2 КГц
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Влажность
|
0...95% (без конденсата)
|
|
Температура хранения
|
от -20 до 70 °C
|
|
Температура эксплуатации
|
от -10 до 50 °C
|

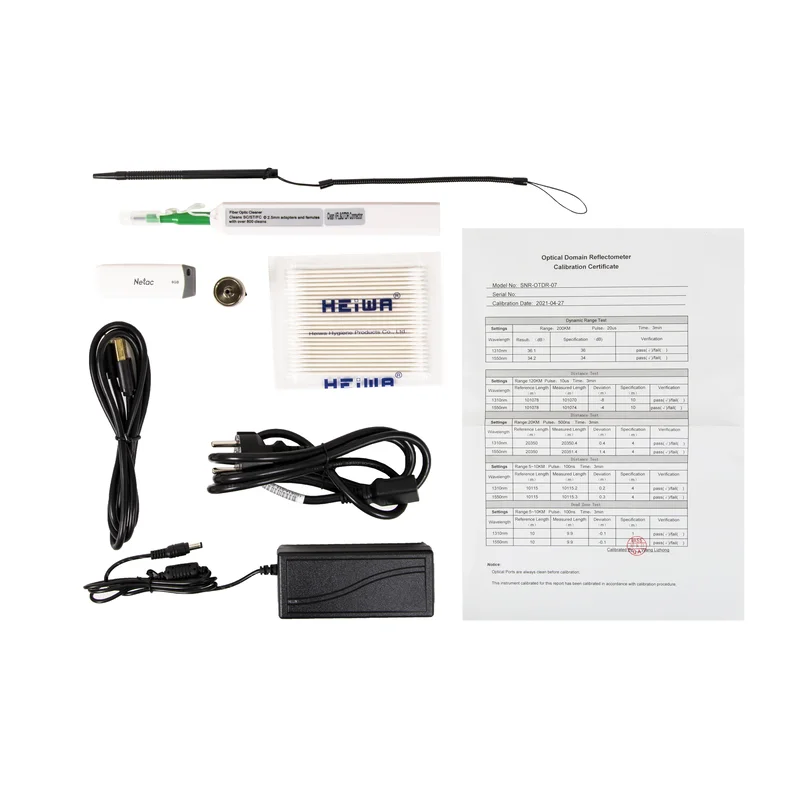

Комплект поставки
|
SNR SNR-OTDR-07
|
1 шт.
|
|
Документация
|
1 шт.
|
-
