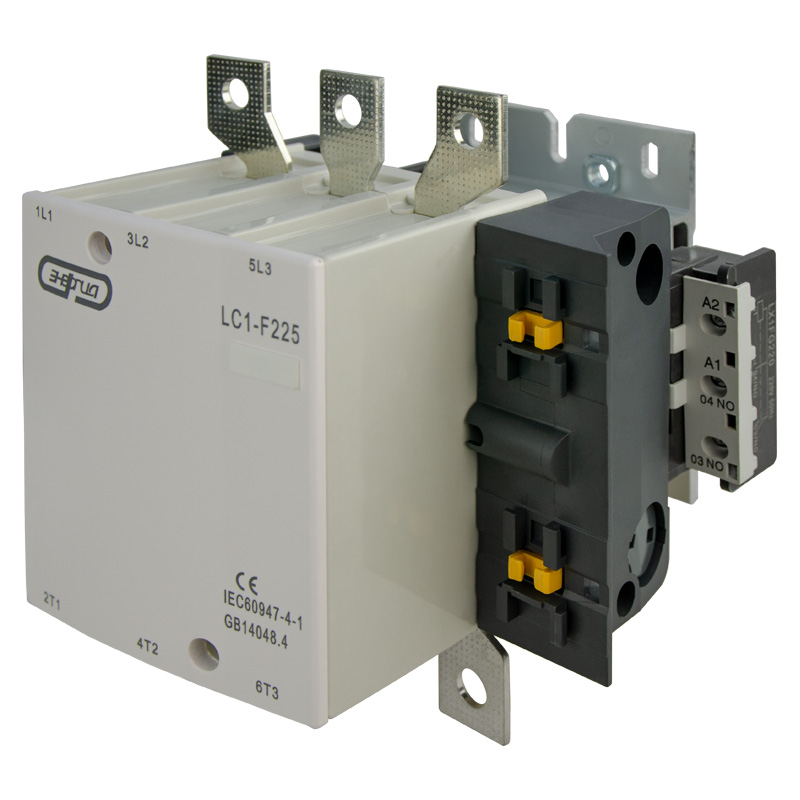

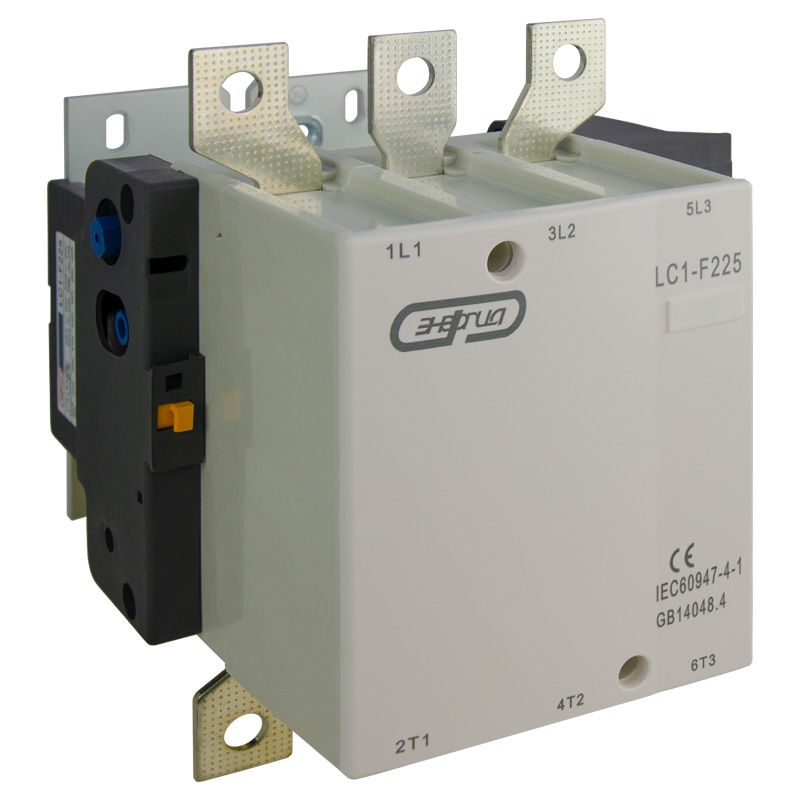

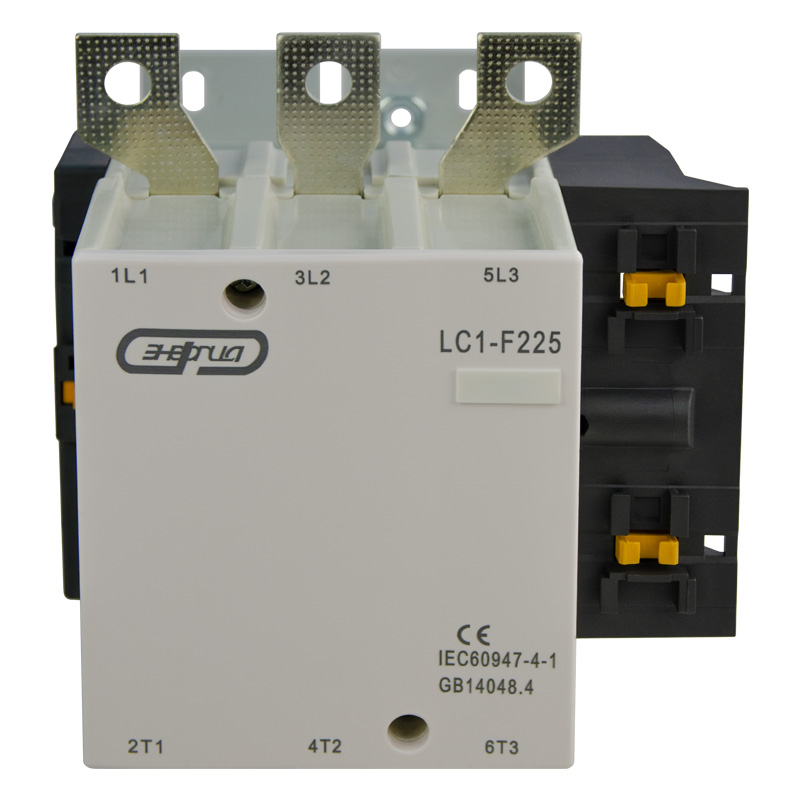

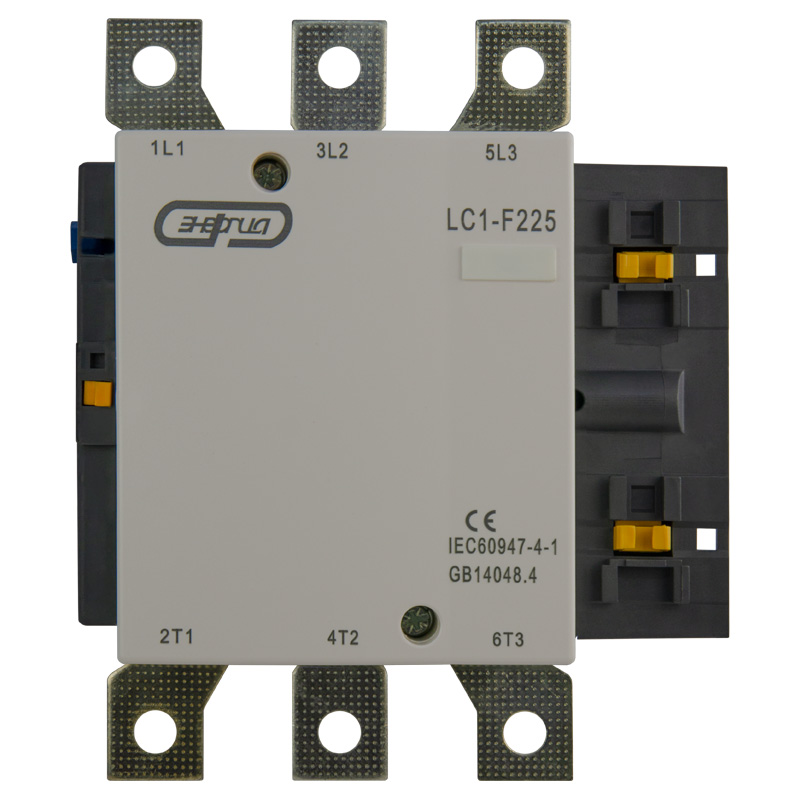

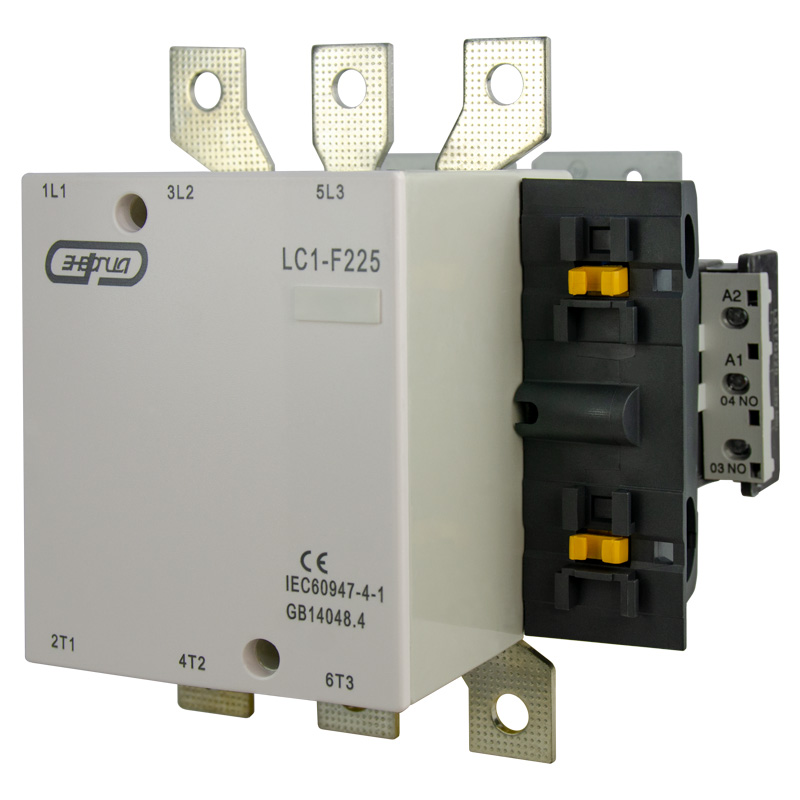

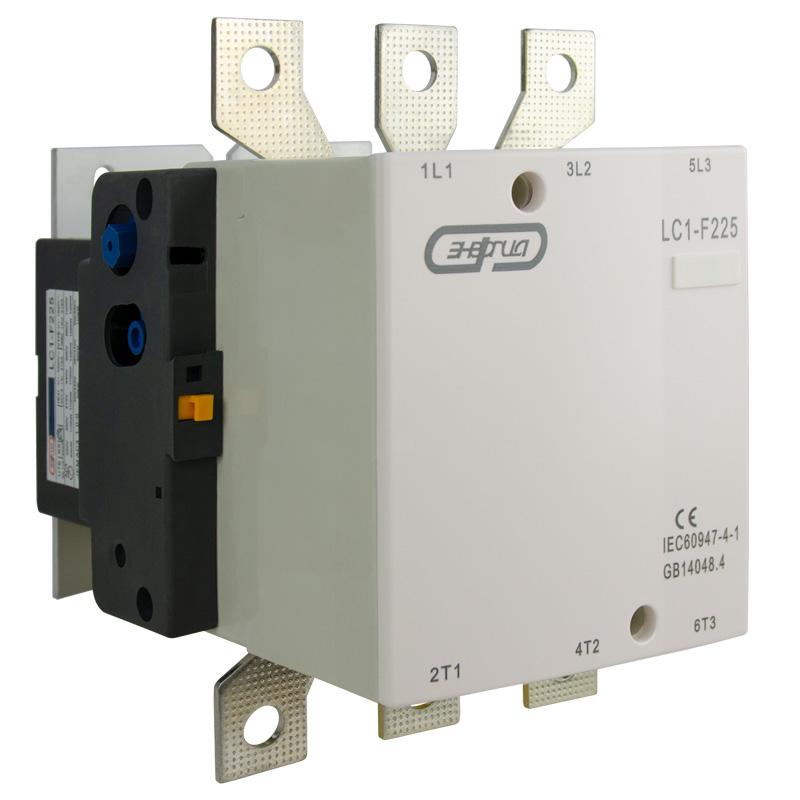

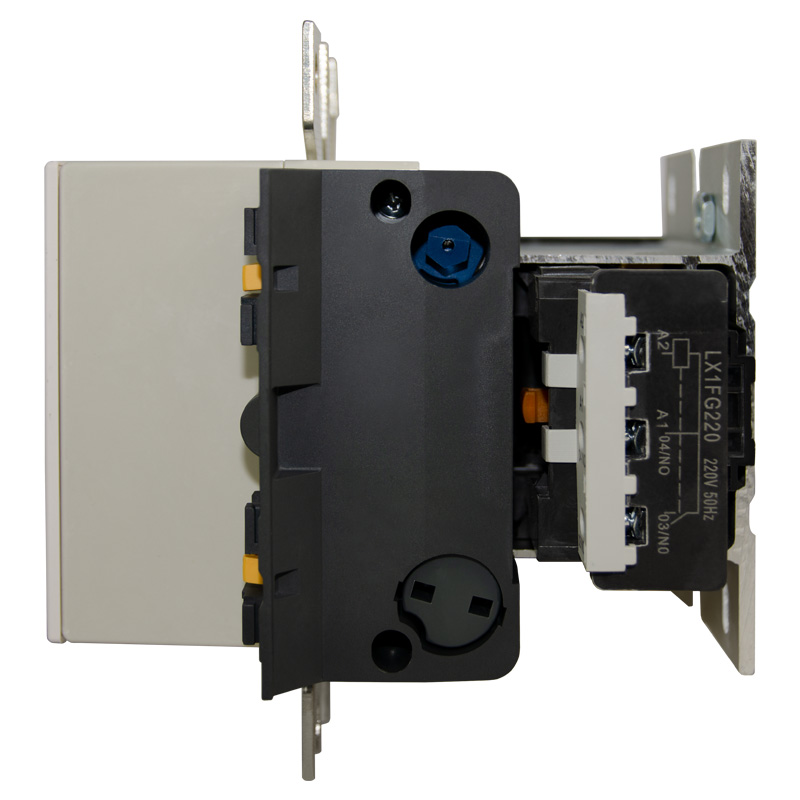

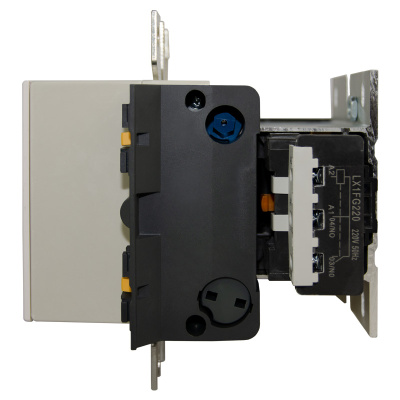

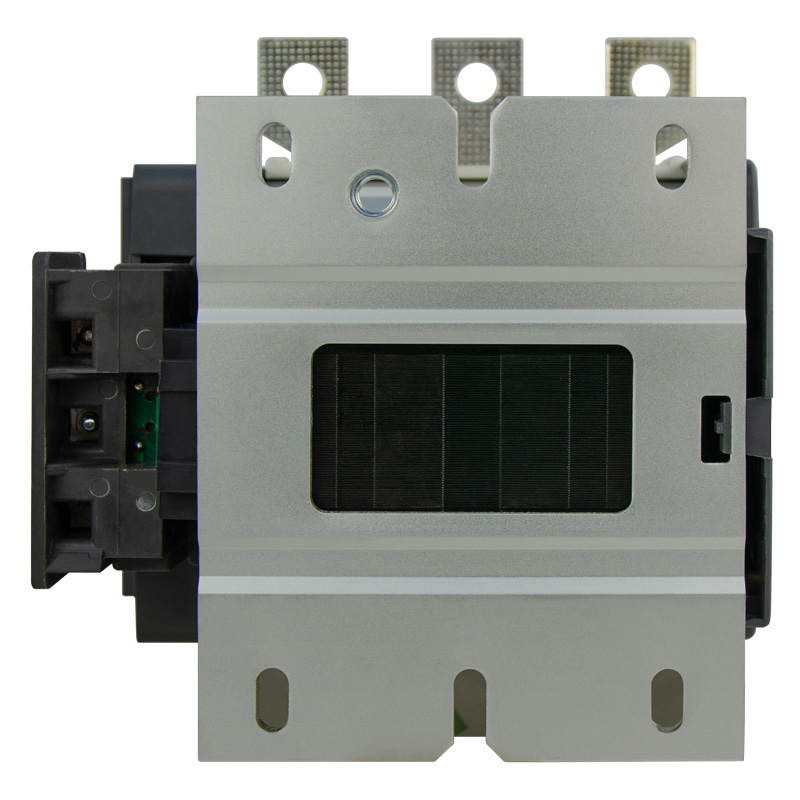

Описание ЭНЕРГИЯ LC1-F225 225A 220AC
ЭНЕРГИЯ LC1-F225 225A 220AC Контактор предназначены для работы в цепях переменного тока с номинальным напряжением до 1000В (50/60Гц) и током нагрузки до 630А.
Контакторы серии LC1-F позволяют осуществлять дистанционное управление в электрических цепях различного назначения в соответствии с техническими условиями установки и эксплуатации.
Принцип действия
Под воздействием электромагнитного поля втягивающей катушки возникающего при протекании через нее тока, происходит смыкание магнитной системы и преодолевается противодействие возвратной пружины и пружин контактных мостиков.
Для предотвращения детонации предусмотрены массивные короткозамкнутые алюминиевые кольца, запресованные в полюсные наконечники неподвижной части магнитной системы.
Особенности ЭНЕРГИЯ LC1-F225 225A 220AC
- При наличии тепловых реле контактор осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
- Установку контактора должен производить только квалифицированный специалист.
- Рабочее положение контакторов вертикальное, с максимальным отклонением 5 градусов в любую сторону.
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Номинальное напряжение АС, В | 690 |
| Частота, Гц | 50 |
| Номинальный ток (АС3), А | 225 |
| Номинальный ток (АС1), А | 315 |
| Напряжение катушки АС, В | 220 |
| Число полюсов | 3 |
| Комбинация контактов | НО |
| Номинальная мощность по АС3 (230В), кВт | 63 |
| Номинальная мощность по АС3 (400В), кВт | 110 |
| Номинальная мощность по АС3 (690В), кВт | 129 |
| Время срабатывания замыкание, мс | 20-35 |
| Время срабатывания размыкание, мс | 7-15 |
| Механическая износостойкость, циклов, не менее | 1*10⁶ |
| Электрическая износостойкость циклов, не менее | 0,7*10⁶ |
| Условия эксплуатации, ⁰С | от -45 до +55 |
| Гарантия |
12 мес. |
Комплект поставки

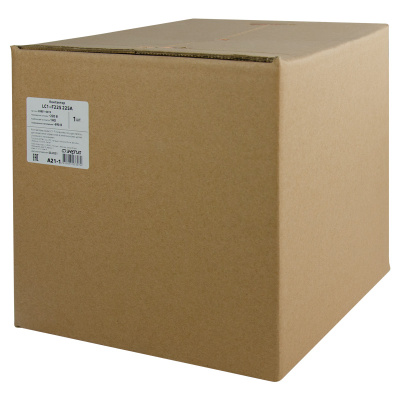

| Контактор |
1 шт. |

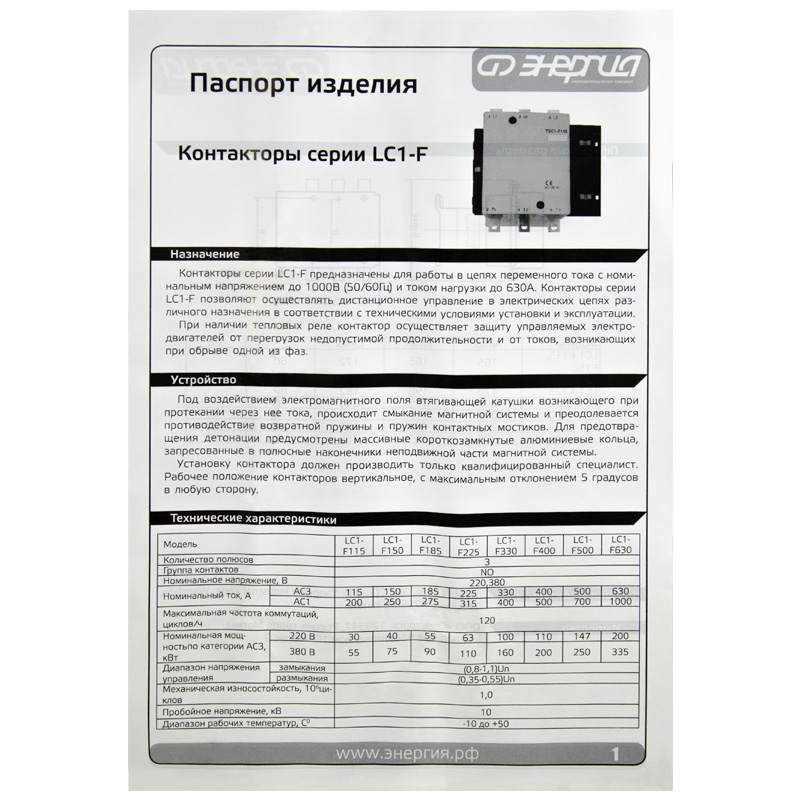

| Паспорт |
1 шт. |
-
