Описание ИМПУЛЬС ФОРА Н 10000 FF10303

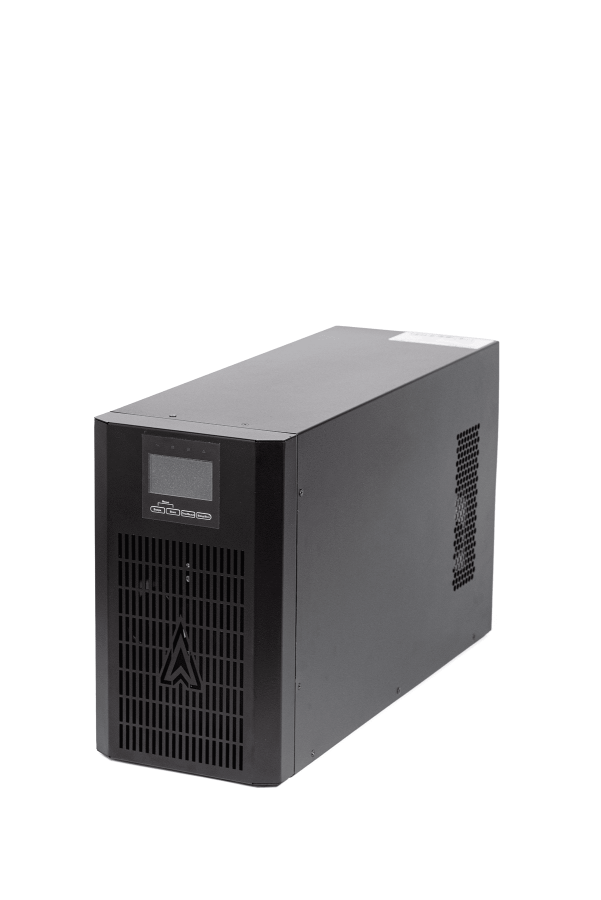

ИМПУЛЬС ФОРА Н 10000 FF10303 ИБП производится в напольном исполнении (Tower) мощностью 10000 ВА \ 10000 Вт. Топология двойного преобразования обеспечивает наивысшую степень защиты подключаемого оборудования от любых неполадок сети. Высокая плотность мощности при небольших габаритах позволяет разместить источник бесперебойного питания даже в небольшом помещении. Онлайн ИБП ФОРА 10000 H предназначен для таких ответственных нагрузок как серверы, сетевое и телекоммуникационное оборудование, холодильные системы, малые предприятия, инженерные системы зданий и системы контроля. Бесперебойник обладает высокой отказоустойчивостью и надёжно защищает питаемое оборудование. На передней панели компактного корпуса онлайн ИБП ИМПУЛЬС ФОРА 10000 H расположен удобный ЖК дисплей и светодиодная индикация. Они необходимы для отслеживания состояния оборудования, батарей и настройки параметров системы. Благодаря DSP процессору источник бесперебойного питания автоматически регулирует зарядный ток, напряжение, систему активного охлаждения, записывает форму напряжения в момент нештатных ситуаций. ФОРА 10000 H работает от внешних батарей. Встроенное зарядное устройство мощностью 12 А поддерживает аккумуляторы до 55 Ач. ИМПУЛЬС ФОРА 10000 H поддерживает возможности масштабирования: как по мощности, так и по времени автономии. Параллельно можно подключить до 4 ИБП, продолжительность работы оборудования наращивается подключением внешних батарейных блоков. На случай перегрузки, перегрева и другой нештатной ситуации в однофазный источник бесперебойного питания установлен статический байпас: включается звуковой сигнал, нагрузка автоматически переводится на него и оборудование продолжает работать. Также ФОРА 10000 H поддерживает функцию «холодного» старта — запуск оборудования без напряжения сети (от аккумуляторов). Для расширения функционала предусмотрены следующие порты: RS232, SNMP, EPO, USB, «сухие» контакты, RS485.
Особенности ИМПУЛЬС ФОРА Н 10000 FF10303
- Однофазный Online ИБП
-
PF = 1
-
Интеллектуальное управление батареями
-
Параллельная работа до 4 ИБП
-
Высокая плотность мощности
-
Полная защита от перенапряжений, КЗ и перегрева
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Мощность (ВА/Вт)
|
10000 / 10000
|
|
Фазы (вход / выход)
|
1 / 1
|
|
Входное напряжение
|
~ 200/208/220/230/240 В
|
|
Диапазон входного напряжения
|
~110 - 288 В
|
|
Напряжение батареи
|
192/216/240/264/288 В
|
|
Выходное напряжение
|
~ 200/208/220/230/240 В (настраивается)
|
|
Входной коэффициент мощности
|
≥0.99
|
|
Выходной коэффициент мощности
|
1
|
|
НАПРЯЖЕНИЕ И ПЕРЕКЛЮЧЕНИЕ НА АКБ
|
|
Нижняя граница перехода на АКБ
|
~176 В при нагрузке ≤100%; ~154 В при нагрузке <90%; ~132 В при нагрузке <75%; ~110 В при нагрузке <50%
|
|
Верхняя граница перехода на АКБ
|
~288 В
|
|
Нижняя граница возврата в нормальный режим
|
~192 В при нагрузке ≤100%; ~170 В при нагрузке <90%; ~145 В при нагрузке <75%; ~121 В при нагрузке <50%
|
|
Верхняя граница возврата в нормальный режим
|
~281 В
|
|
ЧАСТОТА И ИСКАЖЕНИЯ
|
|
Входная частота
|
40-70 Гц
|
|
Выходная частота
|
Нормальный режим: 45-55 (50 Гц) / 55-65 (60 Гц), настраивается; Режим АКБ: 50/60 ± 0.1%
|
|
Искажение
|
Линейная нагрузка ≤1%, Нелинейная ≤5%
|
|
Искажение входного тока
|
<4%
|
|
Форма выходного сигнала
|
Чистая синусоида
|
|
Стабильность напряжения
|
±1%
|
|
ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ
|
|
Инвертор
|
От сети/от АКБ: 105-110% - 10 мин, 111-125% - 1 мин, 126-150% - 30 с, >150% - 200 мс;
Режим байпаса: >125% - не ограничено, 126-130% - 5 мин
|
|
АККУМУЛЯТОРЫ И ЗАРЯД
|
|
Количество АКБ
|
20
|
|
Зарядный ток
|
12 А
|
|
Время зарядки
|
8 ч
|
|
ИНТЕРФЕЙСЫ И УПРАВЛЕНИЕ
|
|
Интерфейсы
|
USB, RS232, EPO, RS485 (опционально), Смарт-слот, карта параллельной работы (опционально)
|
|
ЖК-дисплей
|
Да
|
|
Smart Slot
|
Да
|
|
EPO
|
Да
|
|
Холодный старт
|
Да
|
|
Защита от короткого замыкания
|
Да
|
|
Защита от перегрузки
|
Да
|
|
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
|
|
КПД
|
98%
|
|
Уровень шума
|
<58 дБА
|
|
Рабочие температуры
|
0…+40 °С / -40…+70 °С
|
|
Влажность
|
20-95% (без конденсации)
|
|
Крест-фактор
|
3:1
|
|
Диапазон напряжений байпаса
|
Верхний +25% ÷ +10% (по умолчанию +15%), Нижний -40% ÷ -10% (по умолчанию -20%)
|
|
Габариты (ШхГхВ)
|
190 x 610 x 324 мм
|
|
Вес
|
17 кг
|
Комплект поставки
|
ИМПУЛЬС ФОРА Н 10000 FF10303
|
1 шт.
|
|
Документация
|
1 шт.
|
